2РТТ28КПЭ7Ш11В

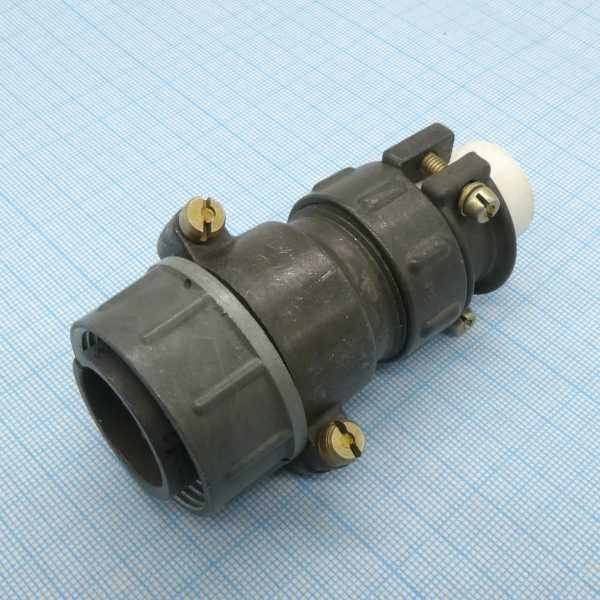

2РТТ28КПЭ7Ш11В — это кабельная вилка серии 2РТТ, цилиндрический низкочастотный соединитель с резьбовой фиксацией и прямым патрубком для экранированного кабеля. Он рассчитан на работу в цепях постоянного и переменного тока и обычно применяется в радиоэлектронной и радиотехнической аппаратуре.

Что означает обозначение

Разбор маркировки такой:

• 2РТТ — пылебрызгозащищённый соединитель.

• 28 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 7 — число контактов.

• Ш — вилка.

• 11 — сочетание контактов.

• В — всеклиматическое исполнение.

Основные характеристики

По опубликованным данным, у этого разъёма:

• 7 контактов.

• Рабочий ток до 25 А на контакт.

• Номинальное напряжение до 850 В.

• Контакты с серебряным покрытием.

• Контактный диаметр 2,5 мм.

• Резьбовое сочленение.

• Сопротивление изоляции не менее 5000 МОм в одном из каталогов и не менее 1000 МОм в другом источнике; такое расхождение лучше учитывать как различие между карточками поставщиков, а не как отдельный паспортный параметр.

Конструкция и исполнение

Корпус выполнен из алюминиевого сплава, изолятор — из аминопласта, цвет обычно тёмно-серый. Габариты в карточках поставщиков указаны примерно как 60×48×38 мм или 62×51×38,5 мм, поэтому для точного проектирования лучше сверять именно паспорт или чертёж конкретного производителя.

Условия работы

Для изделия приводятся такие условия эксплуатации:

• Диапазон температур: от -60 до +100 °C.

• Вибрация: 1–5000 Гц.

• Ударные нагрузки: до 10 000 м/с² при одиночном ударе и до 1500 м/с² при многократном.

• Климатическое исполнение: всеклиматическое.

Практическое применение

Это разъём для надёжного соединения кабелей в аппаратуре, где важны механическая прочность, экранирование и работа в широком диапазоне температур. Для монтажа он удобен тем, что рассчитан именно на кабельное исполнение и резьбовое соединение, что обычно повышает устойчивость к вибрации и случайному размыканию.
