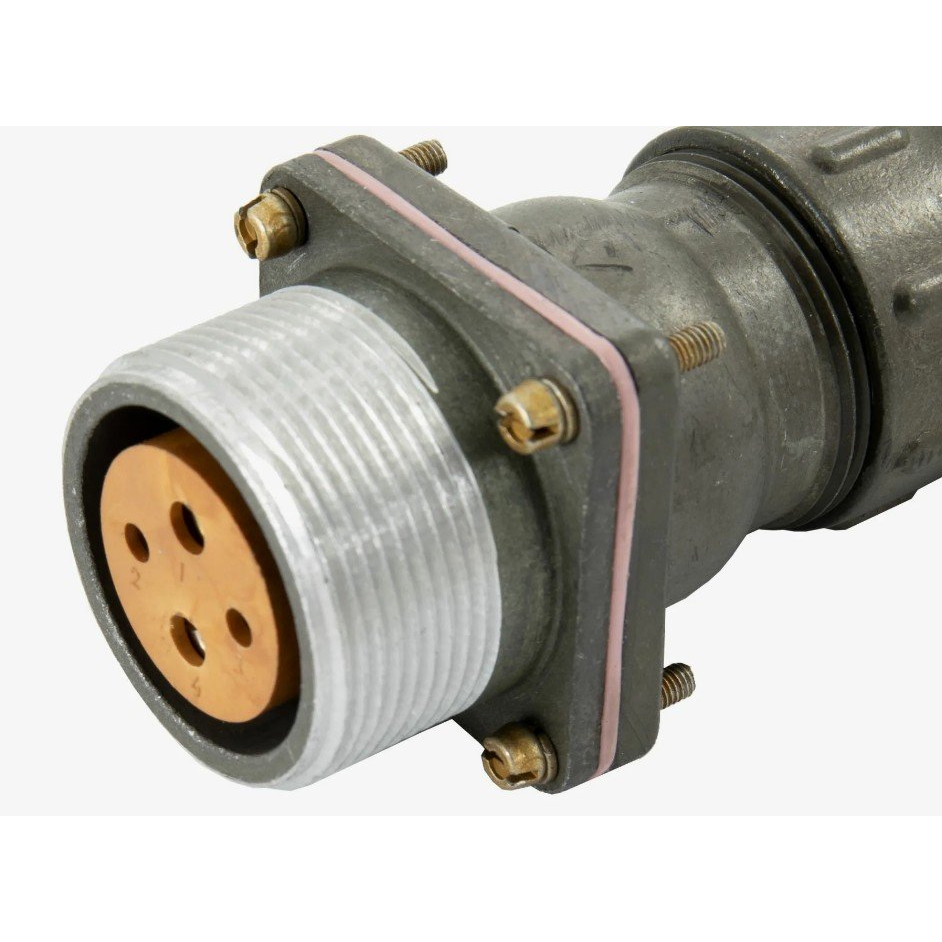

2РТТ28КПЭ4Ш10В

2РТТ28КПЭ4Ш10В — это цилиндрический низкочастотный кабельный соединитель серии 2РТТ, выполненный как вилка с прямым патрубком для экранированного кабеля. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц и относится к теплостойким, пылевлагозащищённым разъёмам с резьбовой фиксацией сочленения.

Основные признаки

• Условный размер корпуса: 28.

• Количество контактов: 4.

• Тип соединителя: вилка, кабельное исполнение.

• Вид патрубка: прямой.

• Гайка патрубка рассчитана на монтаж с экранированным кабелем.

• Присоединение проводов: пайка.

Назначение

Этот разъём используют там, где нужно надёжное соединение в условиях вибрации, повышенной влажности и температурных перепадов. По описаниям производителей, серия 2РТТ рассчитана на промышленное применение и работу в жёстких климатических условиях.

Технические характеристики

• Максимальное рабочее напряжение: до 700 В по данным одного производителя, и до 850 В по данным другого источника для этой модификации.

• Номинальная частота: 3000 Гц.

• Сопротивление изоляции: 1000 МОм в нормальных климатических условиях.

• Минимальная наработка: 1000 ч.

• Ресурс по числу сочленений-расчленений: не менее 500.

• Рабочая температура: от -60 до +100 °C.

Конструктивные особенности

Соединитель имеет металлический корпус и серебряное покрытие контактов, а изолятор указывается как карболитовый в части источников. Сочленение резьбовое, а поляризация корпусов одношпоночная, что помогает избежать неправильной ориентации при подключении.

Что означает маркировка

В обозначении 2РТТ28КПЭ4Ш10В обычно читаются такие признаки: серия 2РТТ, корпус размера 28, кабельное исполнение с прямым патрубком, вариант для экранированного кабеля, 4 контакта и штыревое исполнение вилки. Буква «В» в описаниях указывает на всеклиматическое исполнение.
