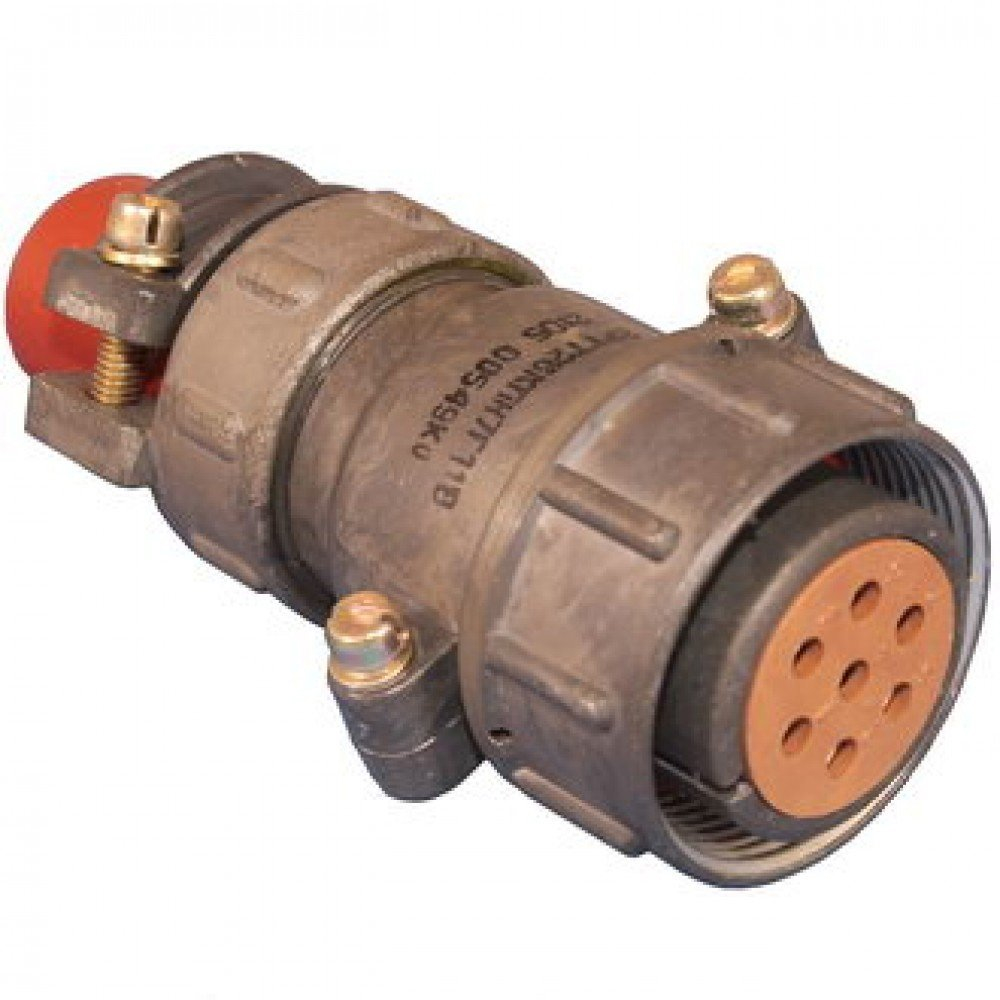

2РТТ28К7Г11В — это цилиндрический кабельный соединитель серии 2РТТ, рассчитанный на работу в низкочастотных электрических цепях. По назначению такие разъёмы применяют в промышленной и радиоэлектронной аппаратуре, где важны надёжная фиксация, стойкость к вибрации и герметичность соединения.

Что означает обозначение

• 2РТТ — серия цилиндрических соединителей с резьбовой фиксацией сочленённого положения.

• 28 — условный размер корпуса.

• 7 — количество контактов.

• Г11 — сочетание контактов/вариант исполнения по контактной группе.

• В — всеклиматическое исполнение.

Основные характеристики

• Предназначен для цепей постоянного и переменного тока частотой до 3 МГц.

• Максимальное напряжение — до 850 В амплитудного значения, при этом для ряда исполнений серии указывают рабочее напряжение до 700 В.

• Количество контактов: 7.

• Тип монтажа: на кабель, с прямым патрубком.

• Присоединение проводов: пайка.

• Рабочая температура: от -60 до +100 °C.

• Серия рассчитана на вибрацию, удары и тяжёлые климатические условия.

Конструктивно

У этого разъёма корпус металлический, изолятор часто выполнен из карболита, а сочленение фиксируется резьбой, что полезно там, где нужна устойчивость к разъединению от вибрации. Для кабельных исполнений серии встречаются варианты под неэкранированный и экранированный кабель, поэтому важно сверять именно полную модификацию.

На что обратить внимание

Если вам нужен именно 2РТТ28К7Г11В , стоит уточнить:

• это вилка или розетка;

• тип патрубка;

• исполнение под экранированный или неэкранированный кабель;

• схему расположения контактов и совместимую ответную часть.
