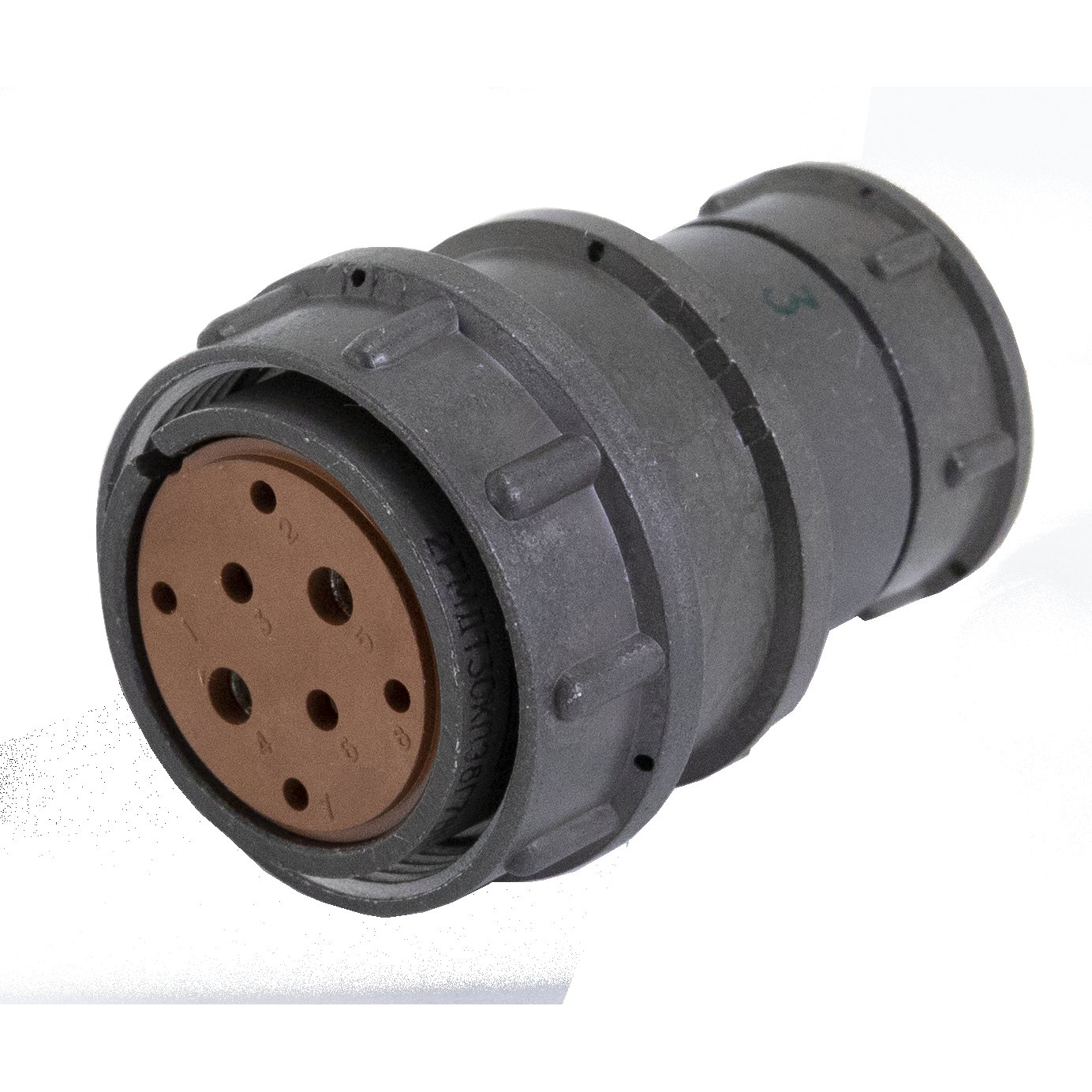

2РТТ28БПЭ7Ш11В

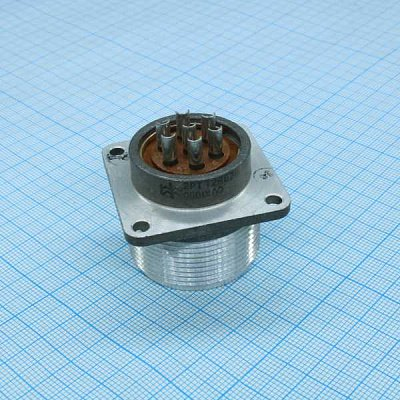

2РТТ28БПЭ7Ш11В — это цилиндрический вилочный соединитель серии 2РТТ, приборного исполнения, с условным размером корпуса 28 и 7 контактами. По маркировке: 2РТТ — тип соединителя, Б — блочный корпус, П — прямой патрубок, Э — гайка под экранированный кабель, Ш — вилка, 11 — сочетание контактов, В — всеклиматическое исполнение.

Что означает обозначение

• 2РТТ — серия соединителей.

• 28 — размер корпуса.

• Б — блочный вариант корпуса.

• П — прямой патрубок.

• Э — исполнение под экранированный кабель.

• 7 — число контактов.

• Ш — вилка.

• 11 — сочетание контактов, соответствующее 7 контактам диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные характеристики

• Количество контактов: 7, диаметр контактов 2,5 мм.

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Амплитудное значение напряжения цепи: 850 В.

• Максимальная токовая нагрузка на одиночный контакт: до 25 А.

• Минимальная наработка: 1000 часов.

• Число сочленений-расчленений: 500.

Условия эксплуатации

Соединитель рассчитан на работу при широком диапазоне внешних воздействий: вибрация 1–5000 Гц, ударные нагрузки до 1000 g при одиночном действии и температура окружающей среды от -60 до +100 °C. В описании также указано всеклиматическое исполнение, то есть изделие предназначено для эксплуатации в разных климатических условиях.

Где применяется

Такие соединители обычно используют в электро- и радиоаппаратуре, а также в контрольно-измерительных приборах и другом промышленном оборудовании, где важны надежный разъем, пайка проводов и стойкость к внешним воздействиям.

Практически полезно

Если вам нужен именно этот разъем для замены или подбора ответной части, важно проверять не только серию 2РТТ и размер 28, но и совпадение сочетания контактов 11, тип корпуса и исполнение патрубка под экранированный кабель. Это критично, потому что в этой серии механическая и электрическая совместимость завязаны на индексах в обозначении.
