2РТТ28БПЭ7Ш11В

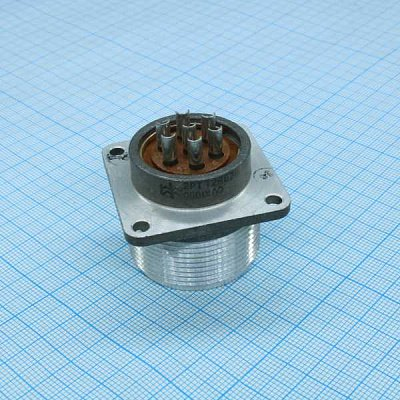

2РТТ28БПЭ7Ш11В — это цилиндрический разъём серии 2РТТ, в данном исполнении — вилка с блочным (приборным) корпусом, условным размером 28, на 7 контактов , с присоединением проводов пайкой . Он применяется в электрических и радиоэлектронных цепях, где нужен надёжный разъём для объёмного монтажа и работы в жёстких условиях.

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 28 — условный размер корпуса.

• Б — блочный корпус.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 7 — количество контактов.

• Ш — вилка.

• 11 — сочетание контактов: семь контактов диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные характеристики

• Количество контактов: 7 .

• Диаметр контактов: 2,5 мм .

• Сопротивление контакта: не более 1 мОм .

• Сопротивление изоляции: не менее 5000 МОм по одному источнику и 1000 МОм по другому каталогу; для практики лучше ориентироваться на паспорт конкретного изготовителя.

• Номинальное/рабочее напряжение: до 700 В постоянного тока по одному каталогу, а амплитудное значение цепи у другого источника указано как 850 В .

• Наработка: не менее 1000 часов .

• Ресурс сочленений: не менее 500 циклов .

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: от -60 до +100 °C , а для ряда исполнений указывается и более жёсткий температурный режим при смене температур. Также приводятся требования по вибрации, ударным нагрузкам и пониженному атмосферному давлению, что подтверждает его промышленное назначение.

Где применяется

Такие разъёмы используют в приборах, аппаратуре управления, измерительных системах и другом оборудовании, где важны надёжность соединения, вибростойкость и возможность работы при повышенной влажности, перепадах температуры и механических нагрузках.

Что важно при выборе

Перед заменой или заказом стоит сверить три вещи: тип корпуса, тип присоединения кабеля и сочетание контактов. Для этой модели ключевые признаки — вилка , 7 контактов , пайка и исполнение В ; если у вас есть ответная часть, нужно проверить полную взаимосочетаемость по серии и обозначению.
