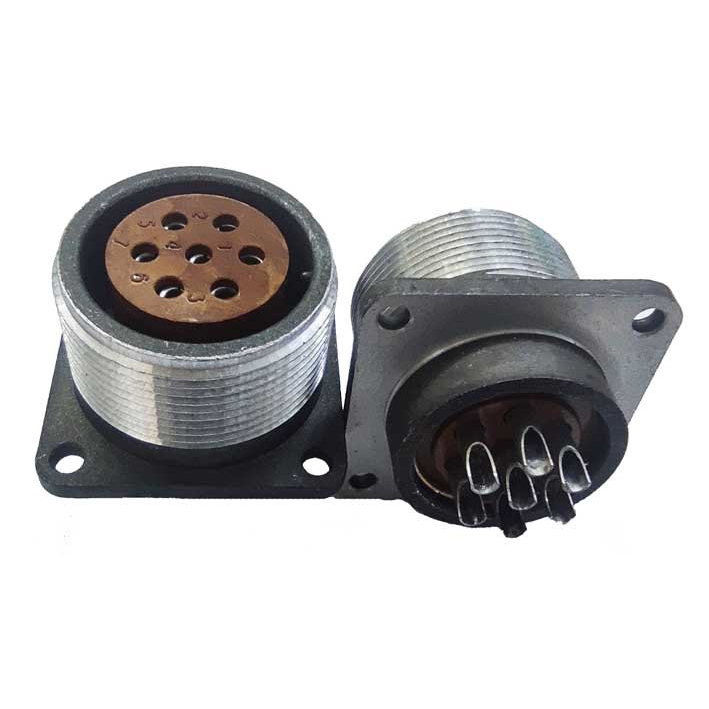

2РТТ28БПЭ7Г11В — это цилиндрическая низкочастотная приборная розетка серии 2РТТ, предназначенная для соединения электрических цепей в промышленной аппаратуре. Для этой модификации указано общепромышленное исполнение по ТУ 6313-022-61929916-2015, а также наличие знака ОТК как признак заводского контроля качества.

Что означает обозначение

Обозначение можно читать как набор конструктивных признаков. Серия 2РТТ указывает на цилиндрический разъём/соединитель для низкочастотных цепей, а индекс 28 — на типоразмер корпуса. Буквенная часть БПЭ и окончание 7Г11В относятся к конкретному исполнению корпуса, варианту монтажа и контактной конфигурации этой розетки.

Основные особенности

Это не бытовой разъём, а промышленный соединитель для аппаратуры, где важны надёжность, фиксация сочленённого положения и устойчивость к пылебрызгам. Для серии 2РТТ указывают работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В в амплитудном значении. По найденным данным, у исполнения 2РТТ28Б7Г11В число контактов составляет 7, что помогает ориентироваться в совместимости по контактной группе.promelec+1

Что даёт ОТК

Маркировка ОТК означает, что изделие прошло внутренний отдел технического контроля на заводе-изготовителе. На практике это подтверждает, что конкретная розетка проверена на соответствие требованиям изготовления и отгрузки в рамках указанного ТУ, но не заменяет паспорт изделия или полный набор электрических испытаний.

Где применяется

Такие розетки обычно используют в шкафах управления, измерительной аппаратуре, промышленной автоматике и другой технике, где требуется прочное съёмное соединение проводов и жгутов. Для монтажника или конструктора важно сверять не только серию и типоразмер, но и точное исполнение корпуса, число контактов и вариант монтажа, потому что у 2РТТ визуально похожие обозначения могут отличаться по взаимозаменяемости.promelec+2

На что смотреть при подборе

При подборе этой модели обычно проверяют:

• Совместимость по серии и типоразмеру 28.

• Количество контактов и схему контактов.

• Исполнение корпуса и тип монтажа розетки.

• Наличие документации: ТУ, паспорт, отметка ОТК.
