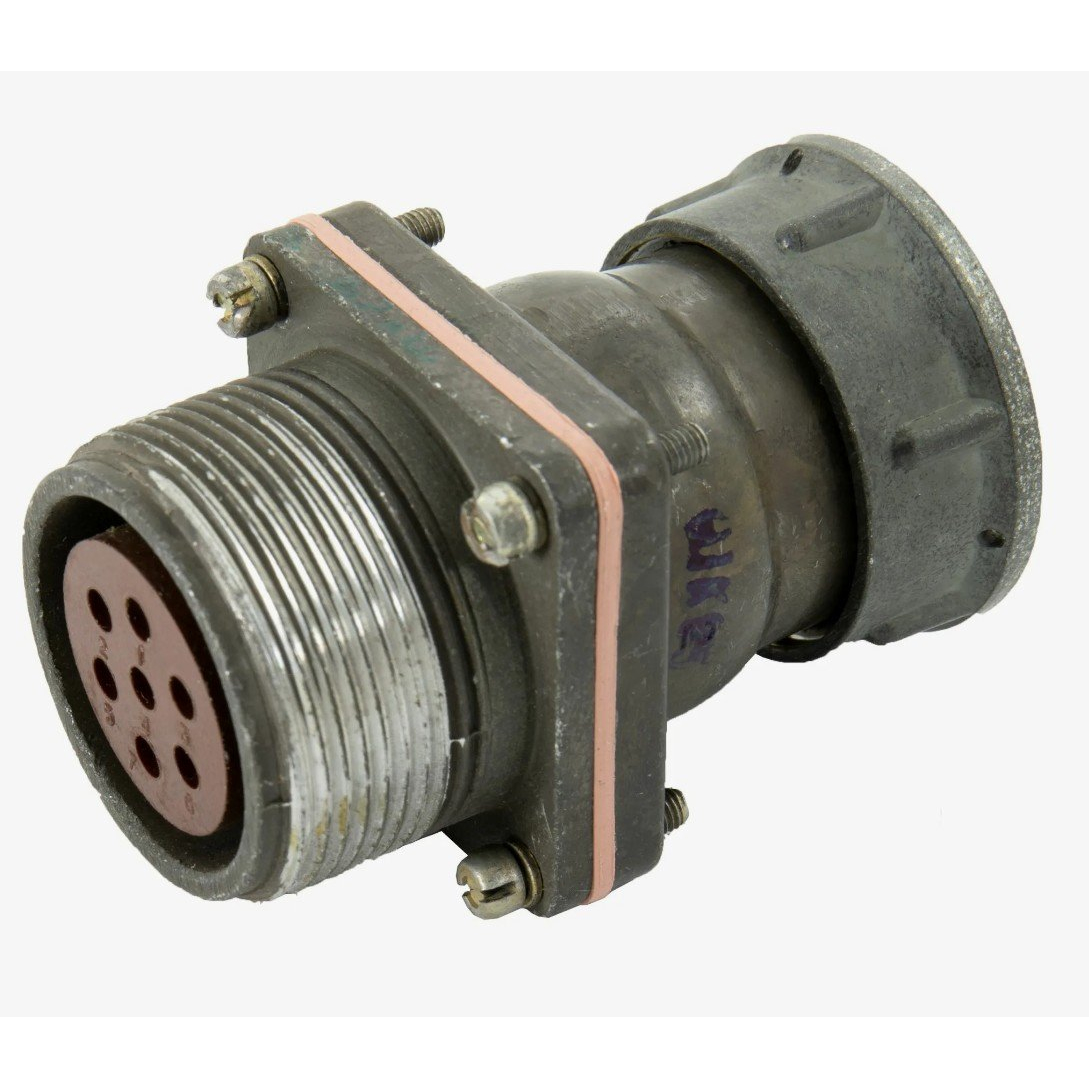

2РТТ28Б7Ш41В

Коротко: 2РТТ28Б7Ш41В — это цилиндрический низкочастотный многоконтактный пылевлагозащищённый соединитель серии 2РТТ (вилка блочная) с 7 контактами, предназначенный для работы в электрических цепях постоянного и переменного токов (низкие и средние частоты) при напряжениях до ~700–850 В и рабочей температуре от −60 до +100 °C.

Назначение и область применения

• Применяется для соединения кабелей и аппаратных панелей в промышленной, телекоммуникационной и энергетической технике, где требуются надёжные многоконтактные переходы, устойчивые к вибрации и механическим нагрузкам.

• Типовое использование — блочное (панельное) крепление вилки с пайкой проводов на контакты; встречаются исполнения для установки на приборы и панели.

Конструкция и контактная группа

• Корпус — металлический (алюминиевый сплав с оксидированием или металлоконструкция), изолятор — карболит (коричневый), контакты — штырьковые, контактные элементы из латуни с серебряным покрытием у отдельных исполнений. Количество контактов — 7; сочетание контактов по обозначению — «41» (размеры и комбинация контактов конкретизируются производителем). Рабочий диаметр контактных вставок типично 2,5 мм для сочетания 7 контактов.

• Методы электрического присоединения — пайка; монтаж на панель (блочная вилка) механически фиксируется резьбовой накидной гайкой (например, M33×1,5 у типовых исполнений).

Электро и механические характеристики

• Номинальное/максимальное рабочее напряжение — порядка 700…850 В (в разных описаниях указывается одно из этих значений для амплитудного/рабочего напряжения).

• Ток на контакт и общая способность зависят от диаметра контактов; для Ø 2,5 мм типовой рабочий ток на контакт ~35 A, суммарный ток разъёма — до сотен ампер в зависимости от комбинации контактных размеров.

• Сопротивление контактов — единицы мОм (по исполнению), сопротивление изоляции в нормальных климатических условиях — около 1000 МОм; минимальная наработка/ресурс — сотни до тысячи циклов сочленений-расчленений в зависимости от исполнения (обычно 500–1000).

• Климатические и прочностные показатели: эксплуатация при температурах от −60 до +100 °C, стойкость к вибрации и ударам (вплоть до сотен g в пиковых испытаниях), стойкость к влажности (всеклиматическое исполнение) — значения по исполнению производителя.

Габариты и монтаж

• Условный размер корпуса — 28 (диаметр корпуса ~28 мм); габариты типичны для серии: длина/ширина/высота порядка десятков миллиметров (например, 38×38×42 мм у одного из типовых вариантов). Расстояние между монтажными отверстиями и диаметр крепёжных отверстий указываются в паспортных данных конкретного исполнения (обычно ~30 мм между центрами, отверстия ~3,5 мм).

• Форма фиксации — резьбовое сочленение; возможны исполнения с гайкой для кабеля или без патрубка (блочная вилка).

Материалы и маркировка

• Корпус — алюминиевый сплав с оксидированием или металлическое покрытие; изолятор — карболит; контакты покрыты серебром в большинстве типовых изделий для лучшей контактной проводимости и коррозионной стойкости. Маркировка изделия обычно содержит полное обозначение (2РТТ28Б7Ш41В) и заводской индекс/партномер.

Исполнения и опции

• Серия 2РТТ имеет несколько типоисполнений по способу крепления (блочные вилки, кабельные розетки и т.п.), по наличию/отсутствию патрубка, по варианту уплотнений и по сочетанию контактных диаметров; у 2РТТ28Б7Ш41В — блочная вилка без патрубка (вариант «Ш41» — сочетание контактов).

• У некоторых производителей есть тропическое, теплостойкое и всеклиматическое исполнение с увеличенным диапазоном температур и повышенной вибростойкостью.

Документы и совместимость

• Для проектирования учитывайте паспорт/ТУ конкретного поставщика — в нём даются точные электрические и механические параметры, схема соединения контактов и размеры монтажных отверстий; серия 2РТТ совместима по сочленению с рядом аналогичных серий (ШР, 2РТ-А и др.) при условии совпадения посадочных и контактных комбинаций.

Пример практического применения

• Панельный соединитель для аппаратуры управления: вилка 2РТТ28Б7Ш41В устанавливается в корпус панели, контакты припаиваются к внутренним проводникам, а к ней стыкуется кабельная розетка с таким же сочетанием контактов для быстрой отсоединяемой связи при обслуживании.
