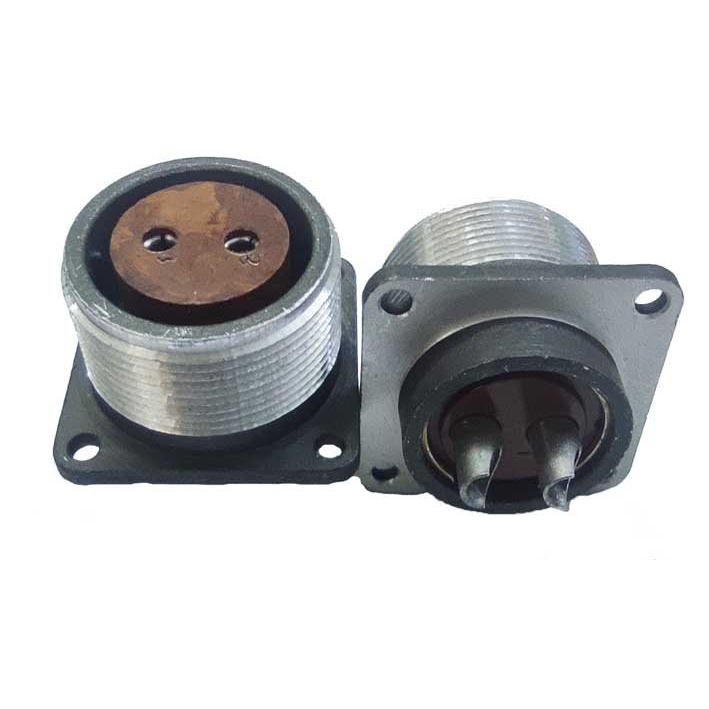

2РТТ28Б2Г9В

2РТТ28Б2Г9В — это цилиндрический низкочастотный соединитель серии 2РТТ, пылебрызгозащищённый, с блочной частью без кожуха и розеточным исполнением. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В по амплитуде.

Основные признаки

• Обозначение 2РТТ28 указывает на типоразмер 28 и серию 2РТТ.

• Б означает блочный вариант корпуса, то есть приборную часть без кожуха.

• Г означает розетку, то есть гнездовую часть соединителя.

• Конкретное исполнение 2Б2Г9В относится к варианту с определённой схемой расположения контактов и климатическим исполнением В .

Конструкция и монтаж

По описаниям поставщиков, у этого соединителя металлический корпус, изолятор из карболита, а соединение выполняется пайкой на кабель; контакты указываются как прямые. В карточках серии 2РТТ также отмечается резьбовое сочленение, серебряное покрытие контактов и исполнение для эксплуатации в сложных климатических условиях.

Рабочие параметры

Для серии 2РТТ приводятся такие типовые параметры: рабочая температура от минус 60 до плюс 100 °C, выдержка температурных изменений до плюс 180 °C, сопротивление изоляции не менее 1000 МОм и стойкость к вибрации и ударам. Также указываются требования по ресурсу — минимальная наработка 1000 часов и не менее 500 сочленений-расчленений.

Где применяется

Такие соединители обычно используют в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения, когда нужны надёжность, вибростойкость и герметичность от пыли и брызг. Для этого типа важны именно механическая прочность, стабильный контакт и работа в широком диапазоне климатических условий.

Кратко

Если совсем коротко: 2РТТ28Б2Г9В — это приборная розетка серии 2РТТ с резьбовым сочленением, рассчитанная на промышленную и радиоэлектронную аппаратуру, где нужен надёжный многоконтактный соединитель без акцента на высокочастотные свойства.
