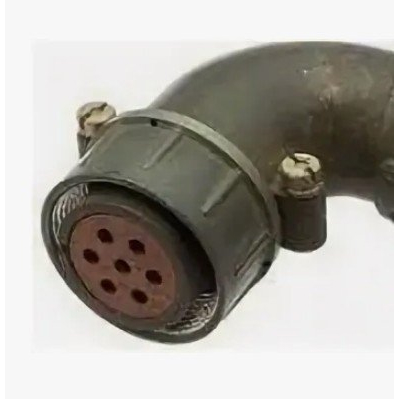

2РТТ287Ш41В

2РТТ287Ш41В — это, по сути, низкочастотный цилиндрический разъём серии 2РТТ, рассчитанный на работу в цепях постоянного и переменного тока и применяемый в промышленной аппаратуре, где важны надёжность, виброустойчивость и сравнительно высокая степень защиты соединения.

Что означает обозначение

• 2РТТ — серия цилиндрических соединителей с резьбовой фиксацией сочленённого положения.

• 28 — условный размер корпуса.

• 7 — число контактов.

• Ш41 — сочетание контактов на 7 контактов с диаметром контакта 1,5 мм.

• В — исполнение вилки.

Основные характеристики

По доступным источникам, изделие относится к соединителям с рабочим напряжением до 850 В и частотой до 3 МГц.
Для исполнения с 7 контактами указывается ток до 20 А на контакт и до 70 А на соединитель в целом.
Сопротивление контактов для контактов диаметром 1,5 мм указывается не более 2,5 мОм, а сопротивление изоляции — 1000 МОм.

Конструкция и исполнение

Это блочная или кабельная вилка в зависимости от конкретного исполнения, с резьбовым сочленением и круглыми штыревыми контактами.
Встречается исполнение с патрубком и без патрубка; для кабельных версий обычно применяется пайка проводов.
Корпус обычно металлический, а изолятор — карболитовый.

Условия применения

Соединитель рассчитан на работу в широком диапазоне температур, обычно от -60 до +100 °C.
Также для серии указывают стойкость к вибрации, ударным нагрузкам и неблагоприятным климатическим условиям.
Это делает его типичным решением для промышленной, транспортной и аппаратной техники, где требуется механически прочное разъёмное соединение.

На что обратить внимание

Если вам нужен именно 2РТТ287Ш41В , стоит проверить полное обозначение по шильдику или паспорту, потому что в каталогах чаще встречается запись 2РТТ28Б7Ш41В или близкие модификации с отличиями в корпусе и исполнении.
На практике у таких разъёмов важно сверять не только число контактов, но и тип корпуса, патрубка, способ монтажа и взаимосочленяемость с ответной частью.
