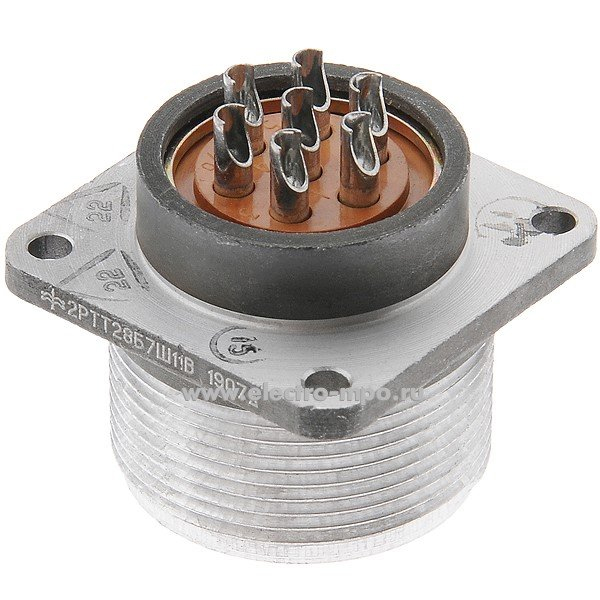

Коротко: 2РТТ287Ш11В — это цилиндрический низкочастотный соединитель серии 2РТТ (пылебрызгозащищённый) с 7 контактами в сочетании контактов «11», предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре; исполнение «В» — всеклиматическое, «Ш» указывает на часть «вилка» (штырь) или тип вставки.

Назначение и область применения

• Соединитель предназначен для коммутации цепей постоянного и переменного тока (низкие/средние частоты) в радиоэлектронной и радиотехнической аппаратуре.

• Применяется в жестких климатических и вибрационных условиях, в том числе в тропическом и всеклиматическом исполнении.

Конструкция и обозначение

• Серия 2РТТ — цилиндрические разъёмы пылебрызгозащищённого исполнения; «28» — условный размер корпуса; «7» — число контактов; «Ш» — вилка (штырь), «11» — сочетание контактов; «В» — всеклиматическое исполнение.

• Контакты обычно имеют серебряное покрытие; сочленение — резьбовое (гайка/патрубок) для надёжного механического соединения.

Электрические характеристики (типичные значения для вариантов 2РТТ28x7Ш11В)

• Рабочее напряжение — до нескольких сотен вольт (в документации встречается до 700–850 В в зависимости от исполнения).

• Рабочий ток на контакт — типично десятки ампер (встречаются значения до 25 А и выше в зависимости от диаметра контакта и конкретного исполнения).

• Сопротивление контактов — порядка мкОм–{миллиомов} (например, не более 1 мОм для некоторых исполнений), сопротивление изоляции — высокое (тысячи МОм в нормальных условиях).

Механические и климатические параметры

• Температурный диапазон эксплуатации примерно от −60°C до +100°C в зависимости от исполнения.

• Вибрационная и ударная стойкость: выдерживают высокие уровни вибрации и ударов (вплоть до тысяч g для одиночных ударов и сотен g для многократных), а также большой ресурс сочленений (сотни — тысячи циклов).

• Ресурс сочленений/наработка и срок сохраняемости типично указываются в технической документации (наработка — сотни/тысячи часов; сохраняемость — годы).

Монтаж и материалы

• Способы монтажа контактов — пайка или запрессовка в зависимости от конкретного варианта контактов.

• Корпус — металлический цилиндрический, уплотнения и исполнение обеспечивают пыле/брызго- и климатическую стойкость; контактное покрытие — серебро.

Совместимость и варианты

• В серии 2РТТ много близких по обозначению исполнений (различия в типе патрубка, наличии гайки для экранированного кабеля, угловом/прямом патрубке, материале контактов и т. п.). При подборе пары «вилка—гнездо» и при проектировании корпуса важно сверять полное условное обозначение и сочетание контактов.

Пример иллюстрации (пояснение)

• Допустим, вам нужна кабельная вилка 2РТТ28… с угловым патрубком и гайкой для экранованного кабеля — в обозначении это будет отражено буквами «К», «У», «Э» (пример: 2РТТ28КУЭ7Ш11В). Такое обозначение указывает на вид корпуса, патрубка и наличие гайки для экрана.
