2РТТ287Г41В

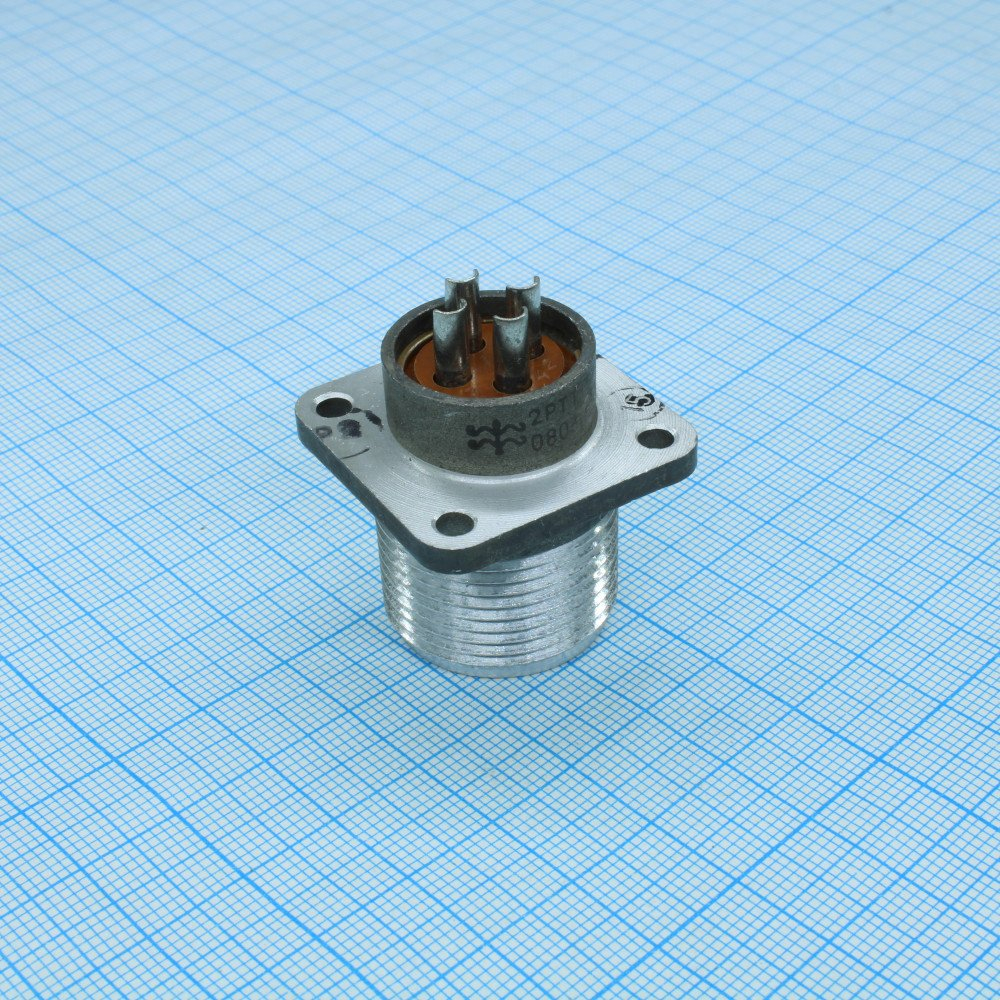

2РТТ287Г41В — это цилиндрический низкочастотный разъём серии 2РТТ с условным диаметром корпуса 28 мм, блочной (монтажной) конструкции и 7 контактами в сочетании контактов «41», предназначенный для работы в цепях постоянного и переменного тока (до нескольких мегагерц) в широком диапазоне температур и в тяжёлых механических условиях.

Основные технические характеристики

• Серия и назначение: цилиндрический разъём серии 2РТТ, низкочастотный (до ~3 МГц).

• Корпус и исполнение: условный диаметр корпуса 28; блочное исполнение (монтаж на панель/блок), часть — розетка (гнездо). Климатическое исполнение — всеклиматическое (обозначение «В»).

• Контакты: 7 контактов, сочетание контактов «41»; материалы — металл корпуса и диэлектрик (карболит или схожие материал), контакты обычно серебряно-покрытые для снижения сопротивления и коррозионной защиты.

• Электрические параметры: рабочая частота до ~3 МГц; максимальное рабочее напряжение до ~700–850 В (в разных вариантах указывают 700 В или 850 В амплитудного значения); сопротивление изоляции порядка 1000 МОм в нормальных климатических условиях.

• Механические и надёжность: минимальная наработка (ресурс) около 1000 часов, число сочленений/расчленений — не менее 500 циклов; есть стойкость к вибрации, удару и линейным ускорениям, указанные в нормативных таблицах.

• Температурные и атмосферные условия: диапазон рабочих температур примерно от −60 °C до +100 °C (для некоторых элементов допускается смена температур до +180 °C); стойкость к пониженному давлению и тропическим условиям для соответствующих исполнений.

Конструкционные варианты и примечания

• Буквенные и цифровые индексы расшифровывают конструкцию: «28» — диаметр корпуса; «Б» или «К» в позиции корпуса обозначают блочный/кабельный варианты; «7» — количество контактов; «Г» — розетка (гнездо); «41» — конкретное сочетание контактов и их расположение; «В» — всеклиматическое исполнение; дополнительные буквы (П, Э, Ш и т.п.) указывают на патрубок/вид гайки, исполнение для экранированного или неэкранированного кабеля и т. п.

• Варианты включают розетки с патрубком или без, с гайкой для экранированного/неэкранированного кабеля, блочные и кабельные исполнения — при подборе важно сверить точную модификацию (например, 2РТТ28Б7Г41В, 2РТТ28КПЭ7Г41В и т. д.) с требуемым способом монтажа и подключением проводов.

Применение

• Промышленная и военная электроника, приборостроение, аппаратура, где требуются надёжные многоконтактные соединения в тяжёлых климатических и механических условиях; применяются в сигнальных, силовых и низкочастотных цепях в пределах допустимой частоты и напряжения.
