Назначение и общая характеристика

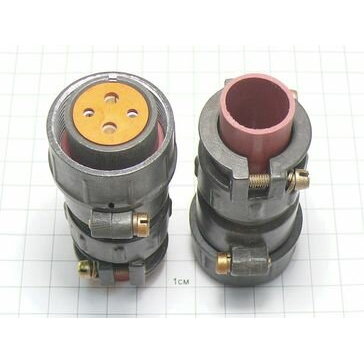

РАЗЪЕМ 2РТТ28КПН4Ш10В ВП с артикулом 7579 представляет собой пылебрызгозащищенный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он относится к соединителям общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре.

Изделие выполнено в типоразмере 2РТТ28 и имеет 4 контакта. В наименовании присутствует обозначение «ВП», которое указывает на применение в условиях военной приемки. Это подтверждает повышенные требования к надежности и устойчивости разъема к неблагоприятным факторам окружающей среды.

Технические характеристики

Ключевые параметры соединителя, указанные для данной модели, приведены ниже.

• Тип соединителя: 2РТТ.
• Размер корпуса: 28.
• Количество контактов: 4.
• Рабочий ток на контакт: не менее 0,2 А.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление электрического контакта: для диаметра контакта 1,5 мм — не более 2,5 мОм; для диаметра контакта 2,5 мм — не более 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Число сочленений-расчленений: до 500.
• Минимальная наработка: 10 000 часов.
• Минимальный срок сохраняемости: 15 лет.

Условия эксплуатации

Разъем 2РТТ28КПН4Ш10В ВП рассчитан на работу в широком диапазоне внешних воздействий. В предоставленных данных указаны следующие условия.

• Температурный диапазон: от -60 °C до +100 °C.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 300 метров на секунду в квадрате.
• Устойчивость к одиночным механическим ударам: до 10 000 метров на секунду в квадрате.
• Устойчивость к многократным механическим ударам: до 1500 метров на секунду в квадрате.

Конструктивные особенности и совместимость

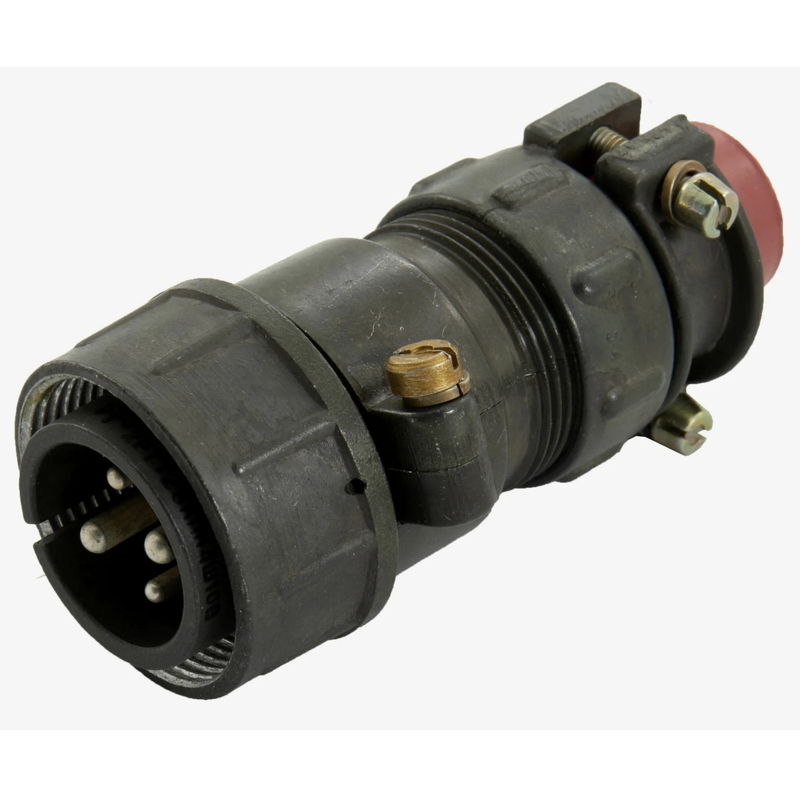

Разъем состоит из двух частей — вилки и розетки. В зависимости от исполнения части могут быть блочными или кабельными. Соединение частей выполнено резьбовым, а корпуса имеют одношпоночную поляризацию, что помогает обеспечить правильное взаимное положение при сочленении.

Конструкция предусматривает взаимную сочленяемость с другими соединителями типа ШР. Это расширяет возможности применения изделия в составе радиоэлектронной и радиотехнической аппаратуры, где требуется пылебрызгозащищенное соединение с указанными электрическими параметрами.

Практическое применение

РАЗЪЕМ 2РТТ28КПН4Ш10В ВП целесообразно использовать в аппаратуре, для которой важны стойкость к вибрации, механическим ударам и перепадам температуры. Благодаря пылебрызгозащищенному исполнению и обозначению «ВП» изделие подходит для ответственных применений в радиоэлектронной и радиотехнической сфере, включая условия военной приемки.

При подборе разъема следует учитывать количество контактов, рабочий ток на контакт, максимальное рабочее напряжение, температурный диапазон и требования к механическим воздействиям. Для данной модели подтверждены 4 контакта, ток не менее 0,2 А на контакт, напряжение до 700 В и ресурс до 500 сочленений-расчленений.
