Назначение

Разъем 2РТТ28Б4В относится к низкочастотным цилиндрическим соединителям серии 2РТТ28 и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Основная задача изделия — соединение и разъединение проводов, кабелей и узлов в различных электро- и радиоаппаратах. Соединитель обеспечивает электрический контакт между цепями аппаратуры и позволяет быстро разъединять их при обслуживании, замене блоков или транспортировке.

Конструкция и подтверждённые особенности

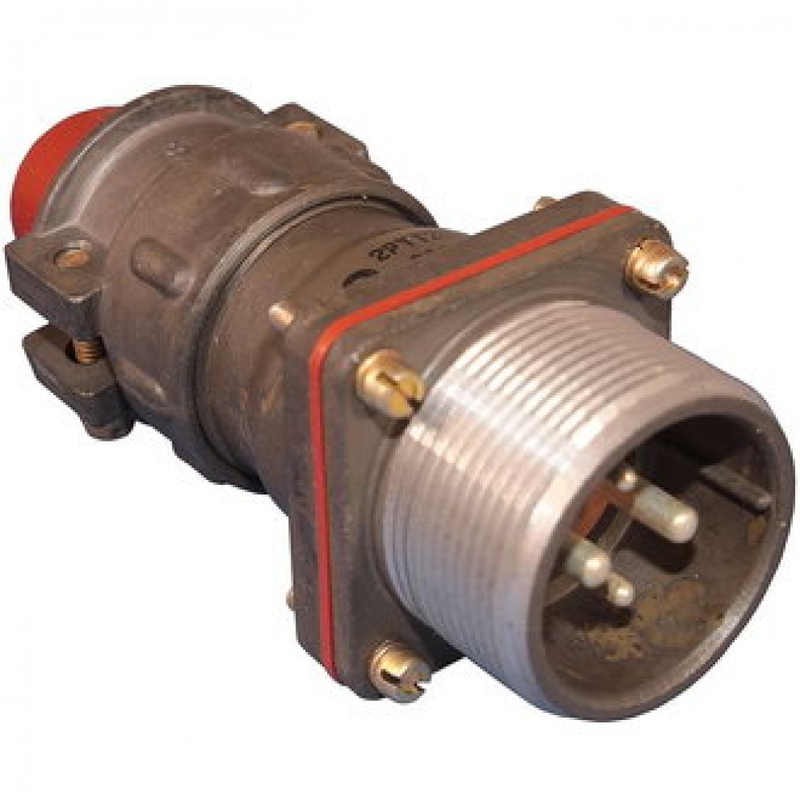

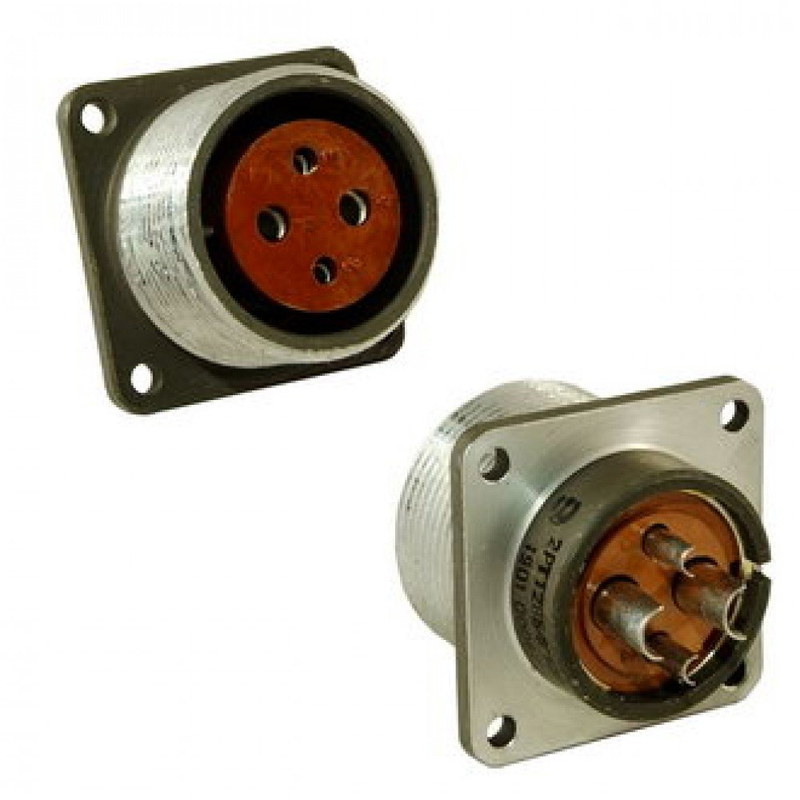

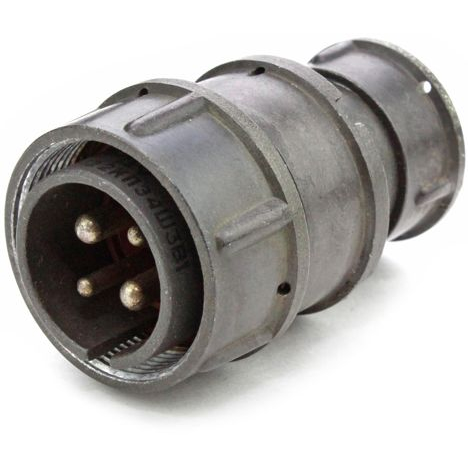

Соединитель состоит из двух частей — вилки и розетки. Обе части могут быть как приборными, так и кабельными, что позволяет компоновать соединение под конкретную схему аппарата.

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Способ монтажа: объемный монтаж или пайка.
• Допускается применение экранированных и неэкранированных кабелей.
• Покрытие контактов: серебро.
• Условный размер корпуса: 28; вид корпуса — блочный.
• Количество контактов: 4.

Блочный корпус рассчитан на установку в составе блока или прибора, а всеклиматическое исполнение и тропикоустойчивость расширяют допустимые условия эксплуатации по сравнению с обычными соединителями.

Технические параметры

Электрические характеристики определяются типом и диаметром контактов, входящих в состав изделия.

• Количество контактов: 4 (с диаметрами 2,5 мм и 3,5 мм).
• Рабочий ток на одиночный контакт: от 20 до 200 А в зависимости от диаметра контакта.
• Сопротивление контактов: не более 0,75 МОм для контактов диаметром 3,5 мм.
• Напряжение: до 850 В.
• Частота: до 3 МГц.

Расшифровка обозначения

Обозначение серии 2РТТ28 читается по составляющим элементам, принятым в каталоге:

1. 2РТТ — тип соединителя.
2. 28 — условный размер корпуса.
3. Б — вид корпуса (блочный).
4. 4 — количество контактов.
5. Г — часть соединителя (розетка).
6. 10 — обозначение сочетания контактов.

Применение

Разъемы этого типа широко применяются в различных контрольно-измерительных приборах и электронике, где требуется надежное соединение в сложных условиях эксплуатации. Серебряное покрытие контактов и теплостойкое исполнение делают изделие пригодным для аппаратуры, работающей при повышенных температурах и в неблагоприятной внешней среде.
