Назначение и область применения

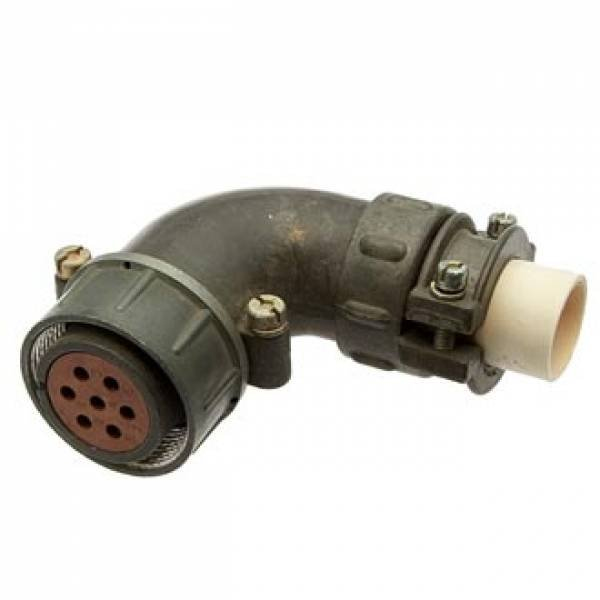

Кабельная розетка 2РТТ28КУН7В представляет собой низкочастотный цилиндрический электрический соединитель серии 2РТТ с резьбовой фиксацией сочленяемых частей. Изделие предназначено для внутреннего объемного монтажа неэкранированным кабелем в электрических цепях постоянного и переменного тока. Соединитель рассчитан на работу в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надежное разъемное подключение кабельных линий к приборам, блокам и узлам.

Розетка применяется как ответная часть для вилки того же типоразмера и служит для коммутации силовых и сигнальных цепей. Благодаря резьбовому сочленению обеспечивается высокая механическая прочность соединения и защита от самопроизвольного расчленения при вибрационных и ударных нагрузках. Изделие принимается по категории «ОТК», что подтверждает прохождение заводского контроля качества, год выпуска — 2011.

Технические характеристики и особенности конструкции

Соединители серии 2РТТ обладают серебряным покрытием контактов, что обеспечивает малое переходное сопротивление и стабильность электрических параметров в течение всего срока эксплуатации. Монтаж проводников выполняется методом пайки. Сочленение — резьбовое, поляризация — одношпоночная, исключающая неправильную ориентацию при стыковке.

Конструктивные параметры соединителя для 7 контактов:

• сопротивление контакта — не более 1 мОм;
• номинальный ток на один контакт — до 25 А;
• суммарный ток через соединитель — до 175 А;
• рабочее напряжение — до 850 В амплитудного значения;
• ресурс — 500 сочленений-расчленений;
• диаметр контактов — 2,5 мм, количество — 7 штук.

Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц при ускорении до 30 g и предназначено для эксплуатации во всеклиматических условиях. Корпус соединителя — кабельный, с угловым патрубком, гайка патрубка рассчитана на неэкранированный кабель. Всеклиматическое исполнение (литера В в обозначении) допускает применение в широком диапазоне температур и при воздействии атмосферных факторов.

Совместимость и замена

Изделие 2РТТ28КУН7В является прямой заменой кабельной розетке ШР28У7НШ9. Оно взаимосовместимо с соединителями серий ШР и 2РТ-А, что позволяет использовать его при ремонте, модернизации и комплектации аппаратуры, изначально спроектированной под указанные типы разъемов. Условный размер корпуса — 28, сочетание контактов — 7 штук диаметром 2,5 мм.

Соединитель состоит из вилки и розетки, кабельных или блочных частей, поставляемых раздельно в зависимости от конфигурации монтажа. В данном случае розетка имеет кабельный корпус с угловым патрубком и предназначена для заделки неэкранированного кабеля пайкой непосредственно к контактам.

Расшифровка обозначения

Маркировка 2РТТ28КУН7В содержит все ключевые сведения о конструкции и исполнении изделия:

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищенный цилиндрический нормальных габаритов;
• 28 — условный размер корпуса;
• КУ — кабельный корпус с угловым патрубком;
• Н — гайка патрубка для неэкранированного кабеля;
• 7Г — 7 контактов, розетка (гнездовая часть);
• 11 — сочетание контактов: 7 штук диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Такая детализация позволяет точно определить принадлежность изделия к конкретному типоразмеру и исключить ошибки при подборе ответных частей. Артикул товара — 5820, категория — 2РТТ28.
