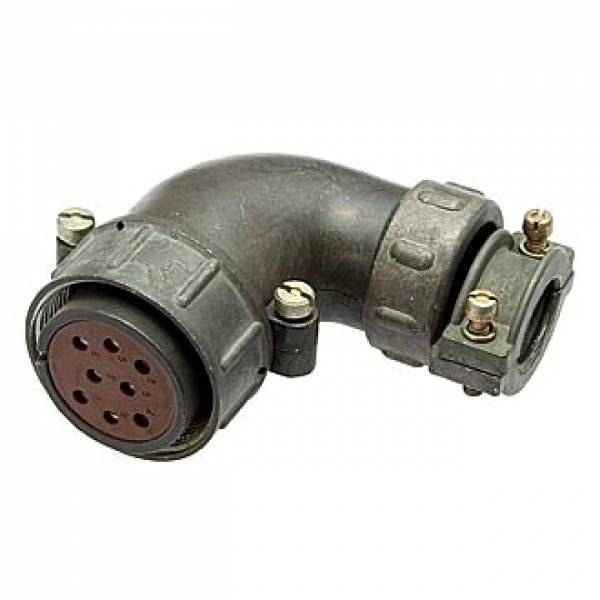

Назначение соединителя 2РТТ28КУН7В «ОТК»

Соединитель 2РТТ28КУН7В «ОТК» представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для ручного сочленения и расчленения электрических цепей постоянного и переменного тока. Изделие относится к серии теплостойких пылебрызгозащищенных цилиндрических коннекторов нормальных габаритов и рассчитано на эксплуатацию в составе электротехнического, радиотехнического и контрольно-измерительного оборудования.

Соединитель допускает работу при частоте электрического сигнала до 3 МГц и амплитудном значении напряжения до 850 В. Конструкция обеспечивает надежное резьбовое сочленение частей, одношпоночную поляризацию корпусов и защиту от пыли и брызг, что позволяет применять изделие в условиях, требующих повышенной стойкости к внешним воздействиям. Приемка «ОТК» подтверждает прохождение изделием контроля качества в соответствии с установленными техническими требованиями.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ28КУН7В содержит полную информацию о типе, размерах и исполнении соединителя:

• 2РТТ — теплостойкий пылебрызгозащищенный цилиндрический коннектор нормальных габаритов;
• 28 — условный размер корпуса;
• К — кабельный вид корпуса;
• У — угловой вид патрубка;
• Н — гайка патрубка для неэкранированного кабеля;
• 7 — количество контактов;
• В — всеклиматическое исполнение.

Контакты покрыты серебром и рассчитаны на монтаж методом пайки. Максимальная токовая нагрузка на одиночный контакт составляет до 25 А, максимальная общая токовая нагрузка — до 175 А. Сопротивление контакта не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм. Угловой патрубок обеспечивает удобный отвод кабеля в ограниченном пространстве, а гайка для неэкранированного кабеля упрощает монтаж и фиксацию кабельной оболочки.

Совместимость и применение

Соединитель 2РТТ28КУН7В «ОТК» совместим с ответными частями серии 2РТТ28. Изделие предназначено для применения в электрических цепях постоянного и переменного тока, где требуется разъемное резьбовое соединение с высокой токовой нагрузкой и защитой от загрязнений. Благодаря всеклиматическому исполнению соединитель может эксплуатироваться в широком диапазоне климатических условий.

Области использования

• электротехнические приборы и устройства;
• радиоэлектронная аппаратура;
• радиотехническое оборудование;
• контрольно-измерительные приборы;
• промышленные системы с ручным сочленением цепей.

Изделие поставляется с приемкой «ОТК». Год выпуска изделия, указанный в учетных данных, — 2011. Соединитель не включает цену и не содержит сведений о продавце; информация о гарантийных обязательствах, стране производства и комплектации в исходных данных отсутствует, поэтому эти параметры не указываются.
