Назначение и область применения

Соединитель 2РТТ28КУН7В представляет собой цилиндрический низкочастотный разъём серии 2РТТ, предназначенный для коммутации электрических цепей переменного и постоянного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 850 В. Изделие применяется в приборах и оборудовании, где требуется высокая надёжность соединений в жёстких механических и климатических условиях эксплуатации, включая воздействие пониженного давления до 1,3·10⁻⁴ Па.

Благодаря всеклиматическому исполнению и пылебрызгозащищённому корпусу соединитель может использоваться в радиоэлектронной аппаратуре, измерительных комплексах, промышленном оборудовании и системах специального назначения. Конструкция рассчитана на работу при температурах от -60 до +100 °C, что позволяет эксплуатировать разъём как в условиях Крайнего Севера, так и в зонах с повышенной температурой окружающей среды.

Конструктивные особенности

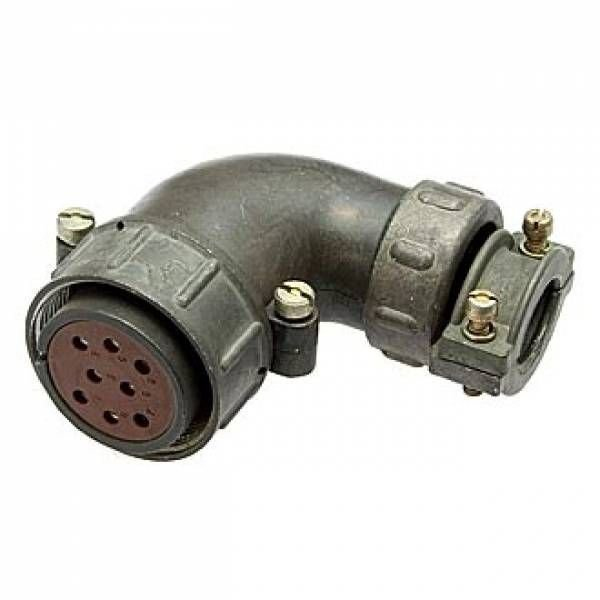

2РТТ28КУН7В является кабельной розеткой с угловым патрубком, ориентированным для подключения неэкранированного кабеля. Соединитель имеет 7 контактов и условный размер корпуса 28 мм. Монтаж изделия осуществляется объёмным способом с пайкой проводов, что обеспечивает надёжный электрический контакт и удобство при сборке кабельных линий.

Соединители серии 2РТТ состоят из кабельной и блочной частей. Фиксация в соединённом положении выполняется резьбовым способом, исключающим самопроизвольное разъединение при вибрационных и ударных нагрузках. Контакты разъёма покрыты серебром, что улучшает проводимость и повышает стойкость к окислению.

Технические характеристики

Соединитель соответствует следующим подтверждённым параметрам:

• диапазон рабочих частот — до 3 МГц;
• максимальное рабочее напряжение — 850 В;
• количество контактов — 7;
• условный размер корпуса — 28 мм;
• тип соединения — резьбовое;
• покрытие контактов — серебро;
• климатическое исполнение — всеклиматическое (В);
• степень защиты корпуса — пылебрызгозащищённый.

Механическая и климатическая стойкость

Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением до 100 м/с² (10g). Конструкция рассчитана на воздействие одиночных ударов с ускорением до 10000 м/с² (1000g) и многократных ударов с ускорением до 1500 м/с² (150g). Рабочий диапазон температур составляет от -60 до +100 °C, при этом допускается кратковременный нагрев контактов до +180 °C.

Электрические параметры и надёжность

Сопротивление изоляции соединителя составляет не менее 1000 МОм. Заявленные показатели надёжности включают наработку 1000 часов, ресурс 500 циклов соединений-разъединений и срок хранения 15 лет. Эти характеристики подтверждают пригодность разъёма для длительной эксплуатации в составе ответственного оборудования.

Монтаж и эксплуатация

Монтаж кабельной розетки выполняется методом пайки проводников к контактам. Угловой патрубок позволяет компактно разместить кабельный вывод при ограниченном пространстве внутри приборов и шкафов управления. Резьбовая фиксация обеспечивает плотное и стабильное соединение кабельной и блочной частей, что особенно важно при работе в условиях вибрации.

Перед монтажом необходимо убедиться в соответствии сечения проводников и контактной группы, а также в отсутствии повреждений изоляторов и резьбовых элементов. После пайки рекомендуется проверить целостность соединений и сопротивление изоляции. При эксплуатации в условиях повышенной влажности или запылённости следует учитывать пылебрызгозащищённое исполнение корпуса, которое снижает вероятность попадания загрязнений внутрь разъёма.
