Назначение

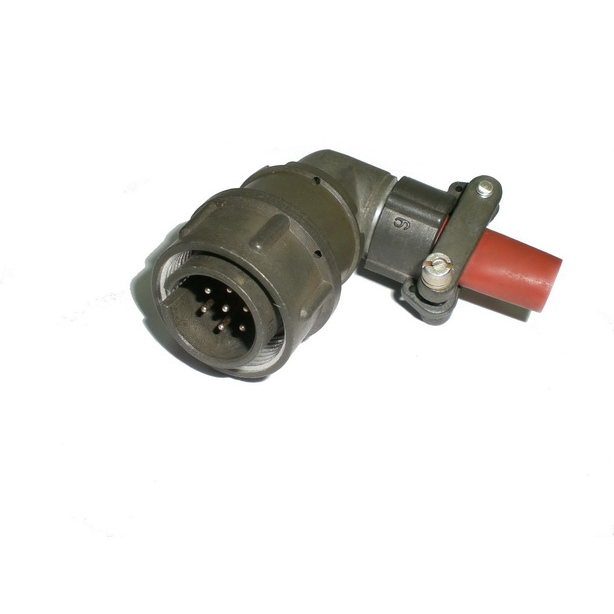

2РТТ28КУН7Ш41В Элекон «5» — цилиндрический низкочастотный кабельный разъём (вилка), выпускаемый АО «Завод Элекон» в соответствии с техническими условиями ГЕ0.364.120ТУ. Изделие предназначено для надёжного соединения электрических цепей в составе кабельных сборок и жгутов в различных условиях эксплуатации. Разъём применяется там, где требуется передача сигнала и питания при повышенных требованиях к вибростойкости, ударопрочности и диапазону рабочих температур, включая всеклиматические условия.

Вид приёмки «5»-ВП, ПЗ подтверждает, что изделие прошло приёмо-сдаточные испытания в установленном порядке, а год выпуска указан как 2015. Как и другие разъёмы серии 2РТТ28, данная вилка рассчитана на работу в составе ответных блочных розеток и обеспечивает стабильный электрический контакт при многократных сочленениях и расчленениях.

Конструкция и материалы

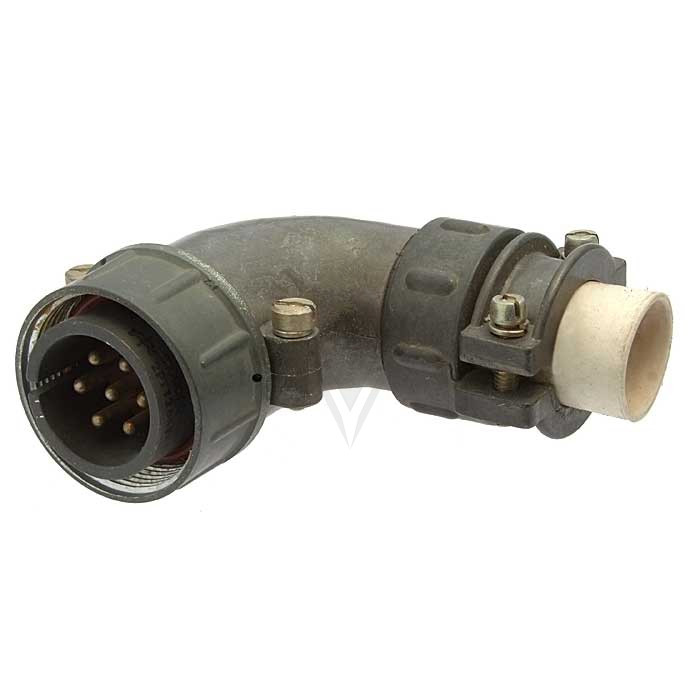

Разъём имеет условный размер корпуса 28. Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый. Конструкция включает угловой патрубок (обозначение «У») и гайку для неэкранированного кабеля (обозначение «Н»). Механическое сочленение резьбовое, с одношпоночной поляризацией, что исключает неверное подключение. Монтаж электрический выполняется пайкой, механический — объёмный. В конструкции предусмотрена уплотнительная втулка; при этом герметичность не заявлена.

Контактная часть включает 7 штыревых контактов диаметром 2,5 мм из латуни с серебряным покрытием (Ag). Накидная гайка имеет резьбу M33х1,5 мм. Габаритные размеры: длина 80 мм, диаметр 38,5 мм, высота 86 мм.

Электрические и эксплуатационные характеристики

• Рабочее напряжение — до 850 В.
• Ток на контакт — до 35 А; максимум на разъём — 155 А.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 °C.
• Климатическое исполнение — В (всеклиматическое).
• Влажность — до 98 % при температуре плюс 20 °C.
• Атмосферное давление — от 1,33 на 10 в минус четвёртой степени Па до 50,6 на 10 в четвёртой степени Па.

Устойчивость к внешним воздействиям и ресурс

Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, акустические шумы уровнем 170 дБ и удары с ускорением до 1000 g. Ресурс составляет 500 сочленений-расчленений, минимальная наработка — 1000 часов, срок хранения — 15 лет. Материал корпуса и конструкция обеспечивают надёжность изделия в любых положениях.

Совместимость и применение

2РТТ28КУН7Ш41В взаимосочетаем с блочными розетками 2РТ-А, ШР и аналогичными сериями. Такая совместимость позволяет использовать вилку при построении и ремонте кабельных соединений, где уже применяются указанные розетки. Разъём подходит для эксплуатации в составе аппаратуры, работающей в широком диапазоне температур, при повышенной влажности, пониженном и повышенном давлении, а также в условиях интенсивной вибрации и ударных нагрузок.

Изделие выпускается производителем АО «Завод Элекон», категория 2РТТ28, артикул 50626. Приёмка «5» и год выпуска 2015 указаны в характеристиках товара. Комплектация, страна производства, гарантийные условия и наличие в данных о товаре не приводятся.
