Назначение и область применения

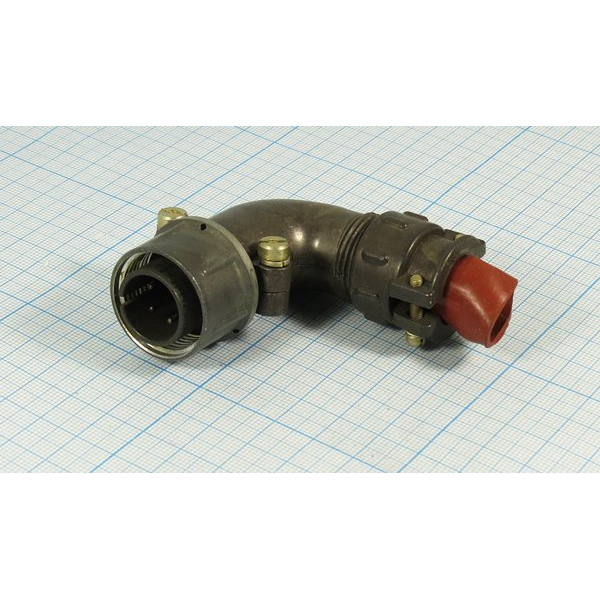

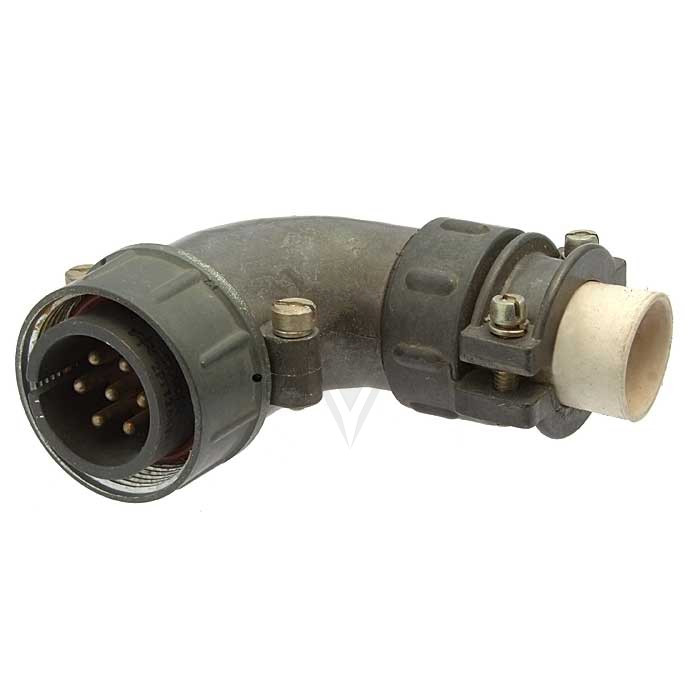

Вилка кабельная угловая 2РТТ28КУН7Ш11В представляет собой многоконтактный электрический соединитель цилиндрической формы, предназначенный для разъемного соединения проводов и кабелей в электрических цепях постоянного и переменного тока. Изделие относится к серии 2РТТ, которая характеризуется теплостойкостью и пылебрызгозащищенным исполнением корпуса.

Соединитель ориентирован на эксплуатацию в составе радиоэлектронной аппаратуры, электротехнических установок и коммутационного оборудования. Благодаря угловой конструкции патрубка вилка обеспечивает удобный отвод кабеля под углом к оси сочленения, что особенно важно при ограниченном пространстве монтажа и плотной компоновке узлов.

Основные сферы применения включают автомобильную промышленность, энергетику и телекоммуникации. Изделие востребовано в системах, где требуется многократное сочленение и расчленение при сохранении стабильных электрических параметров, а также в условиях воздействия вибрационных и ударных нагрузок.

Конструктивные особенности и технические параметры

Разъем состоит из двух ответных частей — вилки и розетки, при этом данное изделие является кабельной вилкой с угловым патрубком. Сочленение ответных частей — резьбовое, что обеспечивает надежную фиксацию и защиту от самопроизвольного разъединения при механических воздействиях. Монтаж проводов к контактам осуществляется методом пайки. Контакты разъема покрыты серебром, что способствует стабильности переходного сопротивления и долговечности соединения.

Ключевые характеристики

• Тип соединителя: 2РТТ — теплостойкий, пылебрызгозащищенный, цилиндрический.
• Размер корпуса: 28.
• Вид корпуса: К — кабельный.
• Вид патрубка: У — угловой.
• Количество контактов: 7.
• Сочетание контактов: 11.
• Климатическое исполнение: В — всеклиматическое.

Электрические параметры

• Рабочий ток на контакт: до 25 А.
• Максимальное рабочее напряжение: до 700 В (амплитудное значение).
• Сопротивление электрического контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 1 ГОм в нормальных климатических условиях.
• Диаметр контактов: 2,5 мм.

Условия эксплуатации и надежность

Вилка рассчитана на работу в широком диапазоне температур окружающего воздуха от минус 60 до плюс 100 градусов Цельсия. С учетом перегрева контактов при протекании тока допустимый температурный диапазон расширяется до плюс 180 градусов Цельсия, что позволяет использовать соединитель в цепях с повышенной тепловой нагрузкой.

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 300 метров на секунду в квадрате. Конструкция выдерживает механические удары одиночного действия с ускорением до 10 000 метров на секунду в квадрате и многократного действия с ускорением до 1500 метров на секунду в квадрате.

Показатели долговечности

• Число сочленений-расчленений: до 500 циклов.
• Минимальная наработка: 1000 часов.
• Минимальный срок сохраняемости: 15 лет.

Приемка изделия — «ОТК», что подтверждает прохождение контроля качества на предприятии-изготовителе. Сочетание всеклиматического исполнения, серебряного покрытия контактов и резьбового сочленения обеспечивает стабильную работу вилки 2РТТ28КУН7Ш11В в ответственных узлах электрооборудования промышленного и транспортного назначения.
