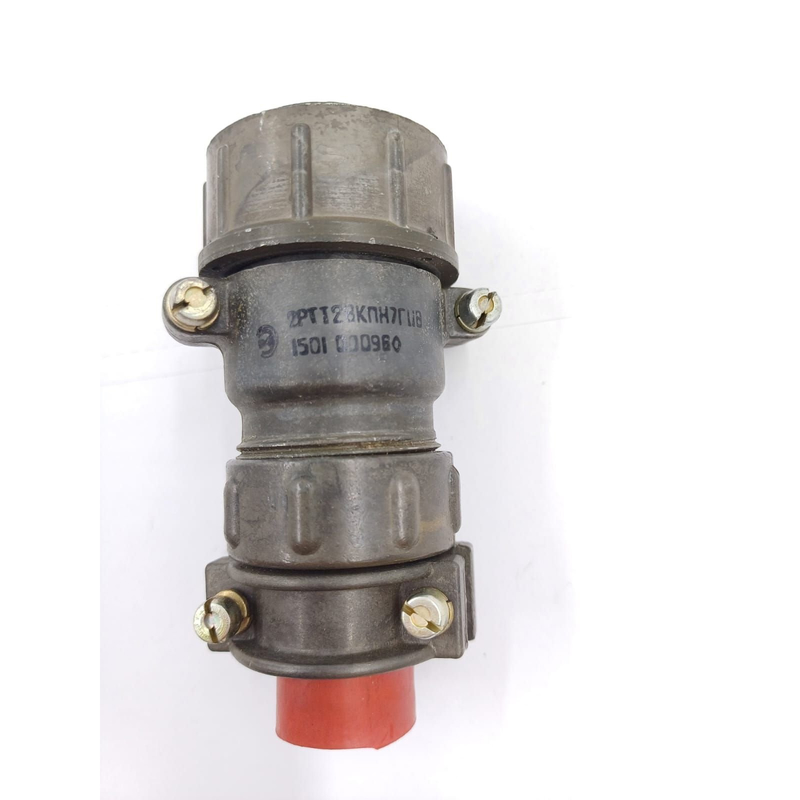

Назначение соединителя 2РТТ28КУН7Ш11В

Вилка кабельная угловая 2РТТ28КУН7Ш11В представляет собой цилиндрический низкочастотный соединитель теплостойкого пылебрызгозащищенного типа из серии 2РТТ28. Изделие разработано для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Соединитель рассчитан на токовую нагрузку до 25 А на один контакт при суммарной нагрузке до 175 А. Рабочее напряжение достигает 700 В, амплитудное значение составляет 850 В. Конструкция ориентирована на использование в условиях, где требуется устойчивость к воздействию пыли, брызг и повышенных температур.

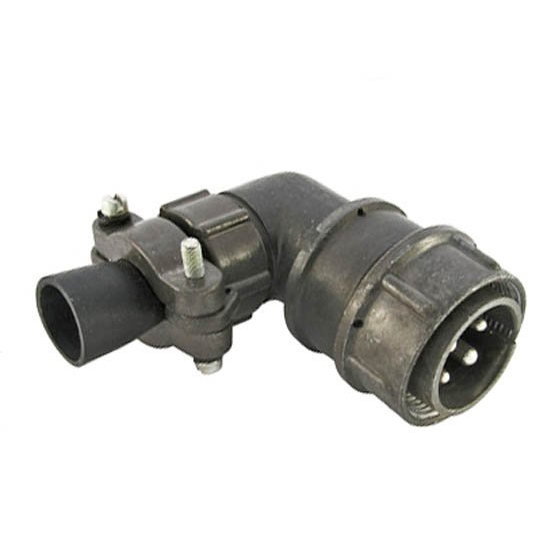

Угловое исполнение патрубка позволяет подводить кабель под углом к оси сочленения, что особенно востребовано при монтаже в ограниченном пространстве, в плотных жгутах и на поворотных узлах оборудования. Соединитель применяется в блоках питания, измерительных комплексах, системах управления и силовых цепях промышленной электроники.

Конструктивные особенности

Вилка оснащена семью штыревыми контактами диаметром 2,5 мм с серебряным покрытием. Покрытие контактов серебром обеспечивает стабильно низкое переходное сопротивление и хорошую проводимость в течение всего срока службы. Сочленение с ответной частью выполняется резьбовым способом, что гарантирует надежную фиксацию и защиту от самопроизвольного разъединения при вибрациях. Одношпоночная поляризация исключает неправильное соединение контактов при монтаже.

Корпус изготовлен из алюминиевого сплава с оксидированием. Такое исполнение обеспечивает сочетание малой массы, высокой механической прочности и стойкости к коррозии. Монтаж проводов осуществляется методом пайки. Соединитель имеет всеклиматическое исполнение и сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия.

Угловой патрубок рассчитан на неэкранированный кабель, о чем свидетельствует буква Н в обозначении. Конструкция предусматривает герметизацию места ввода кабеля для защиты внутренних контактов от загрязнений и влаги.

Ключевые элементы конструкции

• Семь штыревых контактов диаметром 2,5 мм с серебряным покрытием
• Угловой патрубок для неэкранированного кабеля
• Резьбовое сочленение с одношпоночной поляризацией
• Корпус из алюминиевого сплава с оксидированием
• Монтаж контактов пайкой
• Всеклиматическое исполнение

Технические характеристики

Соединитель 2РТТ28КУН7Ш11В рассчитан на работу в условиях интенсивных механических воздействий. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 30 g и механические удары многократного действия с ускорением до 1000 g. Эти параметры подтверждают пригодность соединителя для эксплуатации на подвижных объектах и оборудовании, подверженном значительным динамическим нагрузкам.

Электрические параметры изделия соответствуют требованиям для низкочастотных соединителей. Контактное сопротивление не превышает 1 мОм, что обеспечивает минимальные потери мощности в местах соединения и стабильность характеристик при длительной работе. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надежное разделение цепей и электробезопасность. Рабочий частотный диапазон ограничен значением 3 МГц.

Основные параметры

• Сопротивление контакта: не более 1 мОм
• Рабочая частота: до 3 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Габаритные размеры (Д на Ш на В): 80 на 38,5 на 86 мм
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия
• Ресурс: 500 сочленений и 1000 часов наработки

Применение и эксплуатационные преимущества

Вилка 2РТТ28КУН7Ш11В находит применение в радиоэлектронной аппаратуре, где требуется разъемное соединение силовых и сигнальных цепей с высокой надежностью. Угловая компоновка упрощает прокладку кабельных трасс в корпусах приборов, шкафах управления и на подвижных элементах конструкций. Теплостойкое исполнение допускает установку соединителя вблизи источников тепла без риска деформации или ухудшения изоляционных свойств.

Пылебрызгозащищенная конструкция позволяет эксплуатировать изделие в производственных помещениях с повышенной запыленностью, а также в условиях возможного попадания капель и брызг. Резьбовое сочленение сохраняет герметичность и надежный электрический контакт даже при вибрационных нагрузках, характерных для станков, транспортных средств и технологического оборудования.

Ресурс соединителя составляет 500 циклов сочленения и расчленения и 1000 часов наработки, что подтверждает его долговечность при регулярном обслуживании аппаратуры. Применение серебряного покрытия контактов дополнительно увеличивает срок службы за счет высокой износостойкости и устойчивости к окислению.
