Назначение и конструктивные особенности

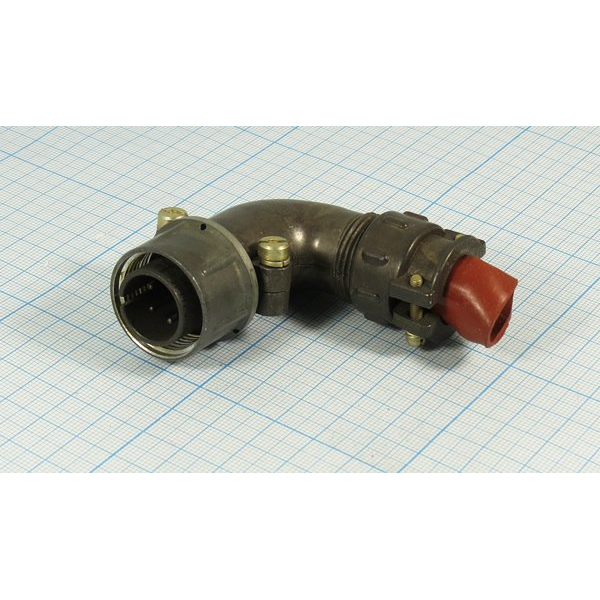

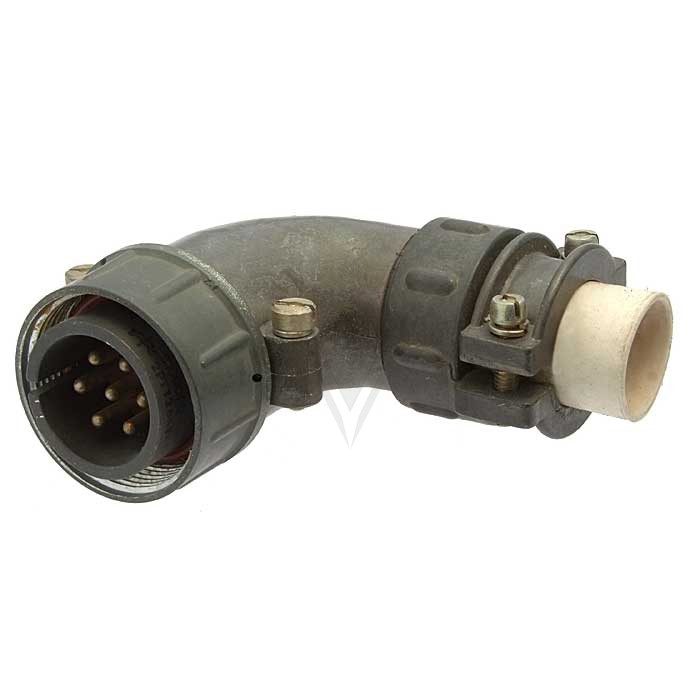

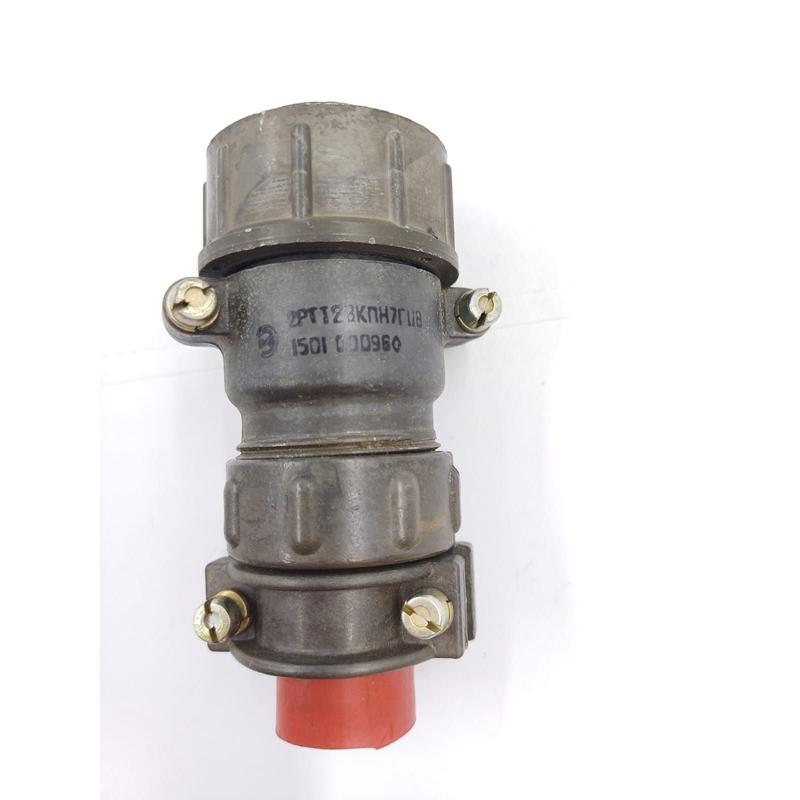

Кабельная угловая вилка 2РТТ28КУН7Ш11В (артикул 5831) предназначена для разъемного соединения электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и систем передачи сигналов. Изделие относится к типу соединителей 2РТТ28 и выполнено в кабельном корпусе с угловым патрубком, что обеспечивает удобный вывод кабеля под углом к оси сочленения и экономит монтажное пространство.

Структура условного обозначения раскрывает ключевые параметры изделия: индекс 2РТТ указывает на тип соединителя, число 28 — на условный размер корпуса, литера К — на кабельный вид корпуса, литера У — на угловое исполнение патрубка, литера Н — на наличие гайки патрубка для неэкранированного кабеля. Цифра 7 обозначает количество контактов, литера Ш подтверждает, что перед нами вилка, сочетание 11 определяет вариант расположения контактов, а литера В указывает на всеклиматическое исполнение.

Технические характеристики

Изделие рассчитано на рабочий ток до 25 А на контакт при максимальном рабочем напряжении не более 700 В (амплитудное значение). Электрические параметры гарантируют стабильную передачу сигналов и энергии:

• Сопротивление электрического контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1 ГОм в нормальных климатических условиях.
• Диаметр контактов — 2,5 мм.
• Число сочленений-расчленений — до 500 раз.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Конструкция вилки предусматривает надежную фиксацию кабеля через гайку патрубка, что исключает самопроизвольное расчленение при вибрационных нагрузках и механических воздействиях.

Условия эксплуатации

Всеклиматическое исполнение позволяет применять разъем в жестких условиях окружающей среды. Рабочий диапазон температуры окружающего воздуха составляет от минус 60 до плюс 100 градусов Цельсия, а с учетом перегрева контактов изделие сохраняет работоспособность при температурах от минус 60 до плюс 180 градусов Цельсия.

Вилка устойчива к механическим нагрузкам, характерным для подвижных объектов и промышленных установок. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 300 метров на секунду в квадрате. По ударным воздействиям разъем рассчитан на ускорение механического удара одиночного действия до 10000 метров на секунду в квадрате и многократного действия до 1500 метров на секунду в квадрате.

Области применения

Соединители серии 2РТТ28 востребованы в автомобильной промышленности, энергетике, телекоммуникационном оборудовании и системах промышленной автоматизации. Угловая вилка 2РТТ28КУН7Ш11В подходит для монтажа в ограниченных пространствах, где прямой вывод кабеля затруднен, а также в узлах с высокими требованиями к виброустойчивости и герметичности сочленения.

Благодаря семи контактам и токовой нагрузке до 25 А на контакт изделие применяется как в сигнальных, так и в силовых цепях средней мощности. Надежность электрического контакта, широкая температурная устойчивость и стойкость к механическим воздействиям делают вилку пригодной для ответственных узлов, где простои оборудования недопустимы и требуется длительный срок сохраняемости.
