Назначение и область применения

2РТТ28КУН7Ш11В — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РТТ, произведённая АО «Завод Элекон» в Казани. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Вилка применяется в составе кабельных сборок и жгутов, где требуется надёжная коммутация силовых и сигнальных линий, в том числе в условиях повышенных механических и климатических нагрузок.

Разъём взаимосочетается с блочными розетками типов 2РТ-А и ШР, что позволяет использовать его как в новых разработках, так и при замене вышедших из строя элементов в уже эксплуатируемом оборудовании. Благодаря всеклиматическому исполнению вилка востребована в приборостроении, авиационной и наземной технике, промышленной автоматике и других областях, где предъявляются повышенные требования к стойкости соединителей.

Конструкция и технические особенности

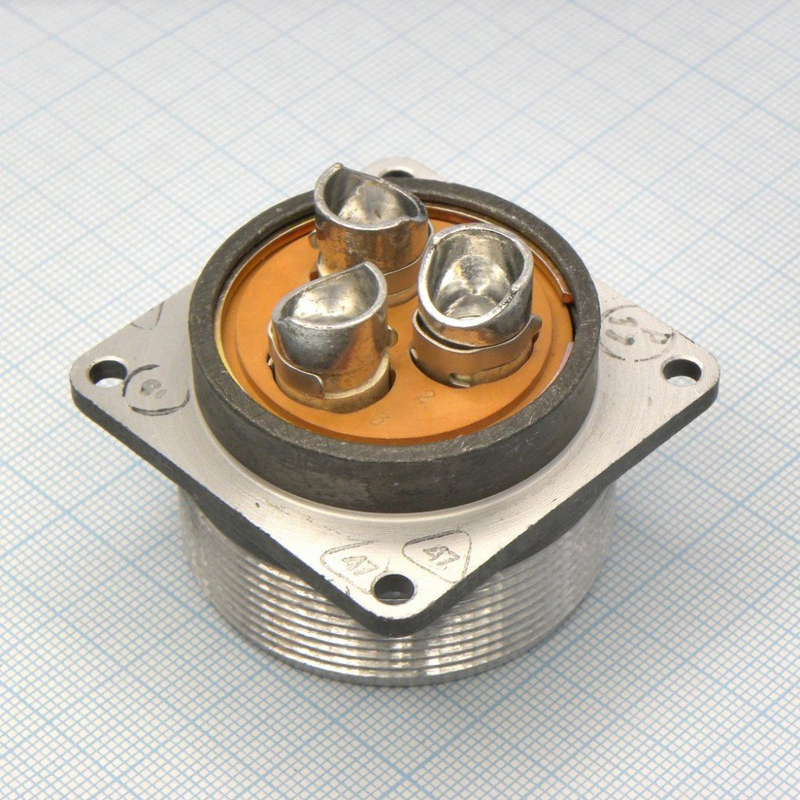

Разъём имеет условный размер корпуса 28 и оснащён семью штыревыми контактами диаметром 2,5 мм. Контакты изготовлены из латуни и покрыты серебром, что обеспечивает стабильное переходное сопротивление. Корпус выполнен из алюминиевого сплава с оксидированием, цвет серый; габаритные размеры составляют 80 на 38,5 на 86 мм.

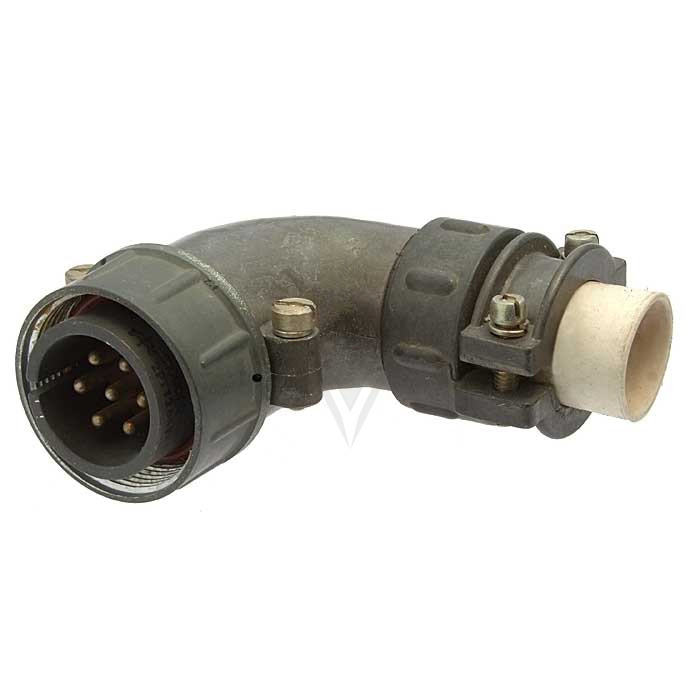

Вилка оснащена угловым патрубком (обозначение У) с гайкой для неэкранированного кабеля (обозначение Н), одношпоночной поляризацией и уплотнительной втулкой. Монтаж объёмный, электрическое присоединение выполняется пайкой, сочленение резьбовое с шагом M33 на 1,5 мм. Такая конструкция исключает неправильное сочленение и обеспечивает герметичность вводной части.

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Рабочий ток на контакт — до 35 А.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — 1000 МОм.
• Ресурс — 500 сочленений.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Устойчивость к внешним воздействиям и соответствие стандартам

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, акустические шумы уровнем до 170 дБ и удары с ускорением до 1000 g. Климатическое исполнение В — всеклиматическое, что допускает эксплуатацию в широком спектре условий без потери рабочих характеристик.

Разъём соответствует требованиям ГОСТов и технических условий ГЕ0.364.120ТУ. Вид приёмки «5» подтверждает приёмку с участием военного представительства (ВП) и представителя заказчика (ПЗ). Год выпуска указанной позиции — 2015. Артикул изделия — 50625, производитель — Элекон, категория — 2РТТ28.

Таким образом, 2РТТ28КУН7Ш11В представляет собой высоконадёжный цилиндрический соединитель для ответственных электрических цепей, сочетающий силовые возможности, стойкость к механическим нагрузкам и подтверждённое качество изготовления.
