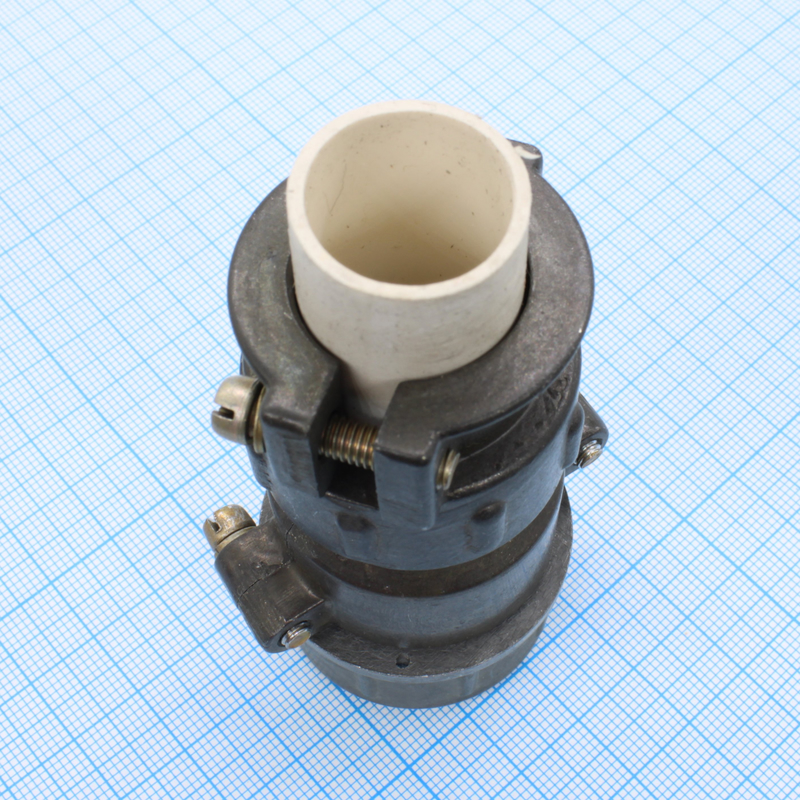

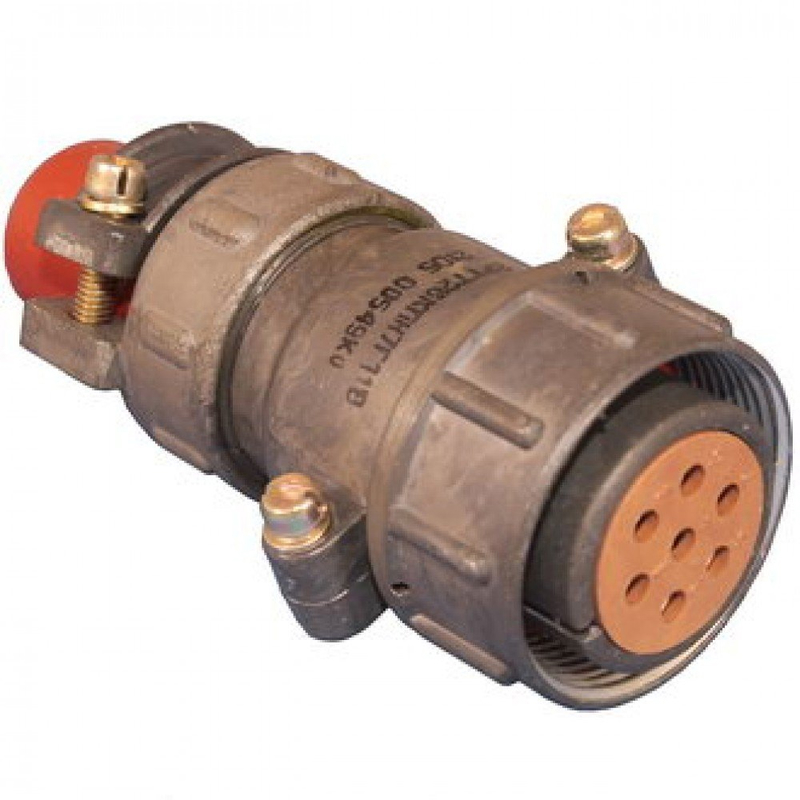

2РТТ28КУН7Ш11В «5» — это кабельная вилка из серии цилиндрических низкочастотных соединителей 2РТТ производства российского завода, например АО «Завод Элекон». Она предназначена для надежного электрического соединения в радиотехнической и радиоэлектронной аппаратуре общего назначения с резьбовым методом сочленения.

Основные характеристики

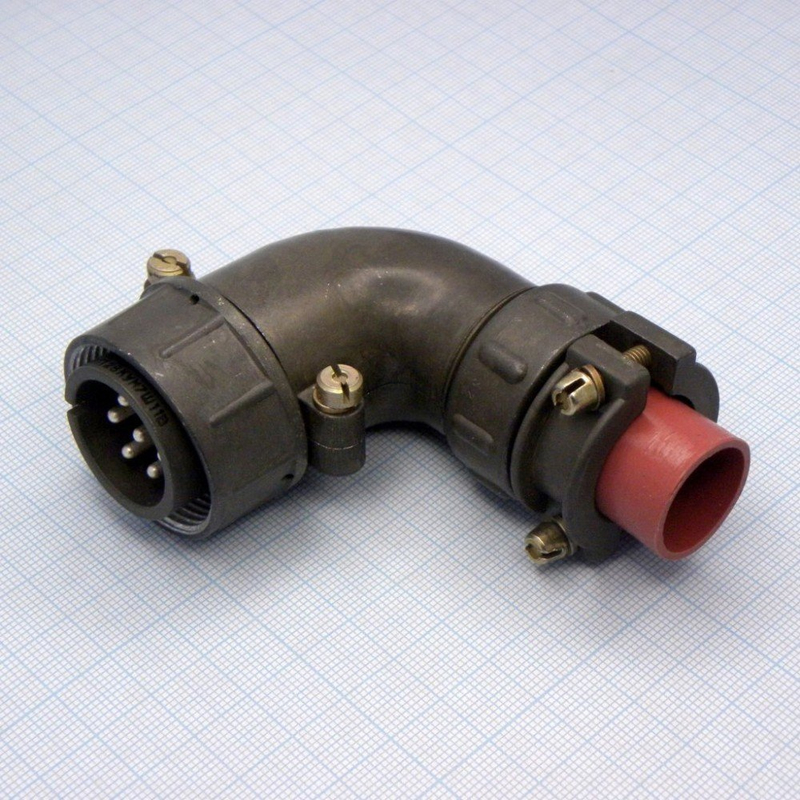

Соединитель имеет условный размер корпуса 28, 7 круглых штыревых контактов диаметром 2,5 мм из латуни с серебряным покрытием (Ag), извлекаемые для удобства монтажа пайкой. Корпус выполнен из алюминиевого сплава А-22 с оксидированием, серого цвета, кабельного типа (К) с угловым патрубком (У) и гайкой Н для неэкранированного кабеля, одношпоночной поляризацией и уплотнительной втулкой. Габариты: 80×38,5×86 мм, шаг резьбы накидной гайки M33×1,5 мм, масса около 120 г.

Электрические параметры

Максимальное рабочее напряжение — 850 В, ток на контакт до 35 А (на разъем — 155 А), сопротивление контакта не более 1 мОм, сопротивление изоляции ≥1000 МОм. Максимальная рабочая частота — 3 МГц.

Механические и климатические условия

Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 1000 g, работает при -60…+100 °С (всеклиматическое исполнение В), влажности 98% при +20 °С и давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па. Ресурс — 500 сочленений-расчленений, наработка ≥1000 ч, срок хранения 15 лет.

Применение и совместимость

Используется в блочном исполнении с розетками 2РТ-А, ШР, аналоги — серии 2РТТ, 2РТ-А, ШР, соответствует ГОСТ или ТУ ГЕ0.364.120ТУ, вид приемки «5» — ВП, ПЗ.
