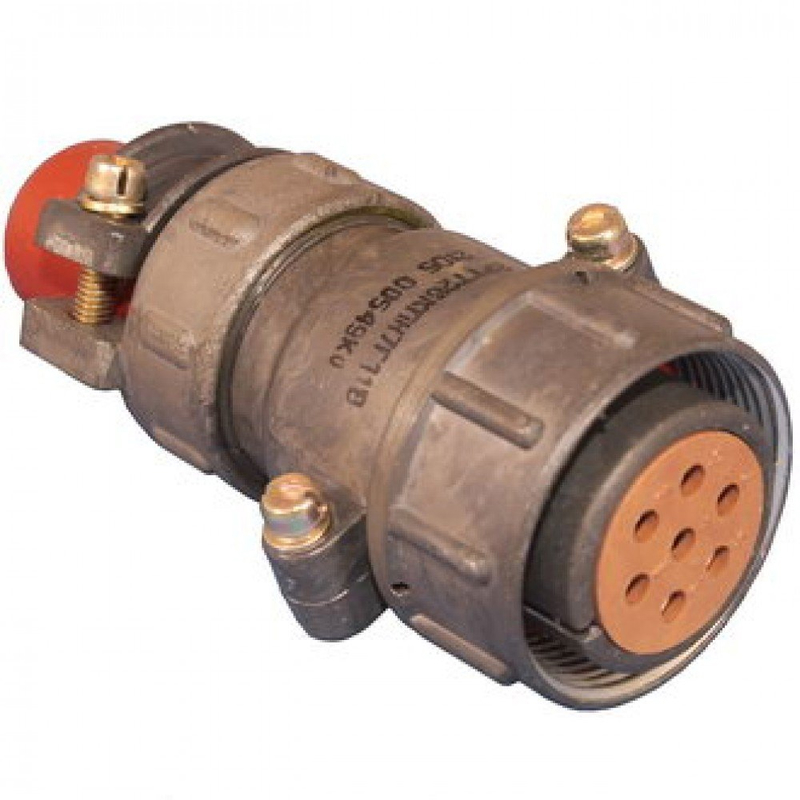

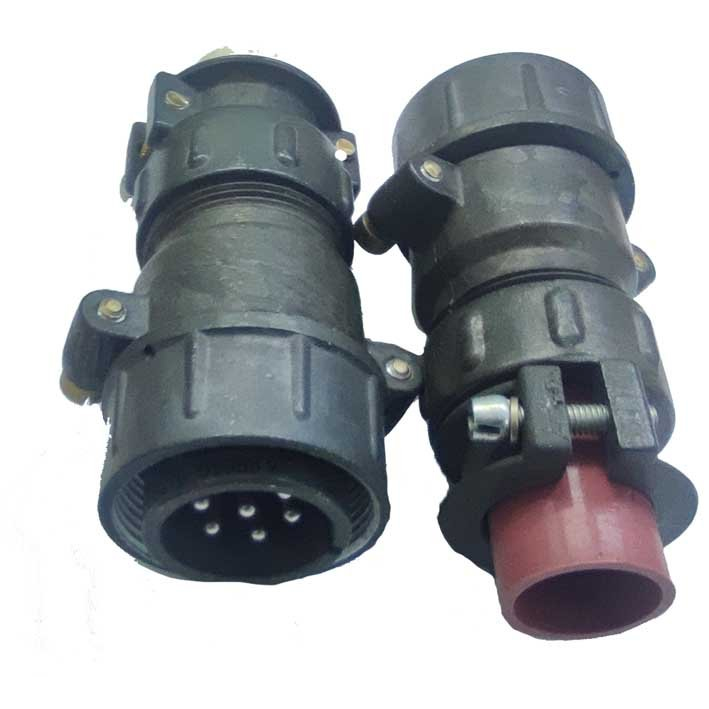

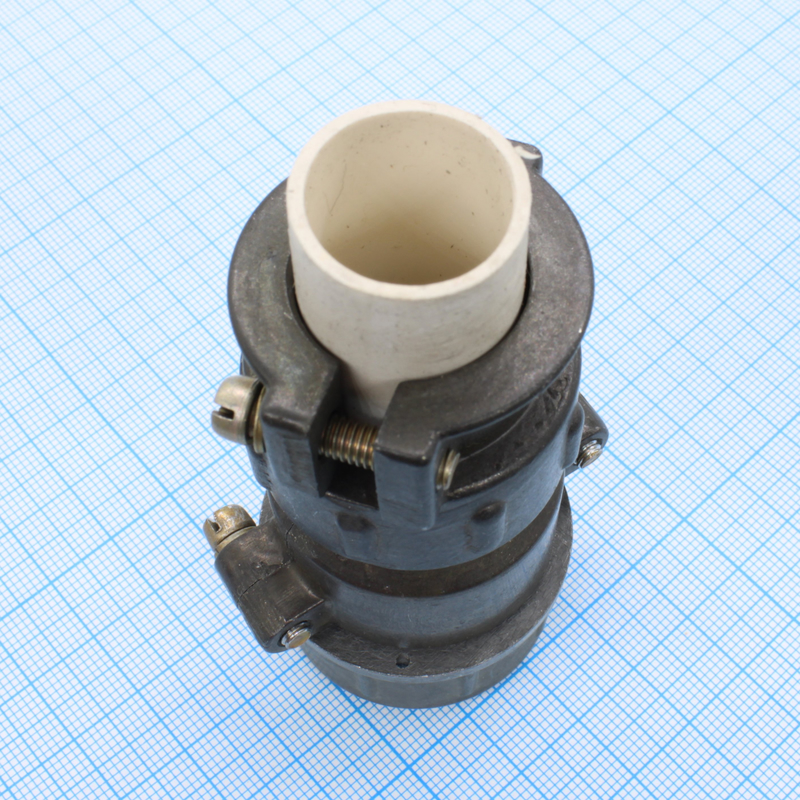

2РТТ28КУН7Ш11В (Э) — это кабельная вилка из серии цилиндрических низкочастотных соединителей 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет корпус размера 28, 7 контактов диаметром 2,5 мм (сочетание 11), максимальное рабочее напряжение до 850 В (амплитудное) и токовую нагрузку на контакт до 35 А.
Сопротивление контакта не превышает 1 мОм, сопротивление изоляции — не менее 1000 МОм.
Резьбовое сочленение, контакты штыревые, извлекаемые, с серебряным покрытием из латуни.

Конструкция

Это кабельная вилка (Ш) с угловым патрубком (У) и гайкой Н для неэкранированного кабеля, корпус из алюминиевого сплава с оксидированием, цвет серый.
Габариты: диаметр 38,5 мм, длина 80 мм, высота 86 мм, шаг резьбы накидной гайки M33×1,5.
Одношпоночная поляризация, наличие уплотнительной втулки, монтаж электрический — пайка, механический — объемный.

Климатическое исполнение

Всеклиматическое (В), работает при температурах от -60 до +100 °С, относительная влажность до 98% при +20 °С, атмосферное давление от 1,33×10⁻⁴ до 50,6×10⁴ Па.
Устойчивость к вибрации (1–5000 Гц, 30 g), акустическим шумам (170 дБ), ударам (до 1000 g).

Ресурс и применение

Минимальная наработка 1000 ч, ресурс 500 сочленений-расчленений, срок хранения 15 лет.
Взаимосочетается с блочными розетками 2РТ-А, ШР; применяется в промышленных и спецтехниках.
