Назначение и область применения

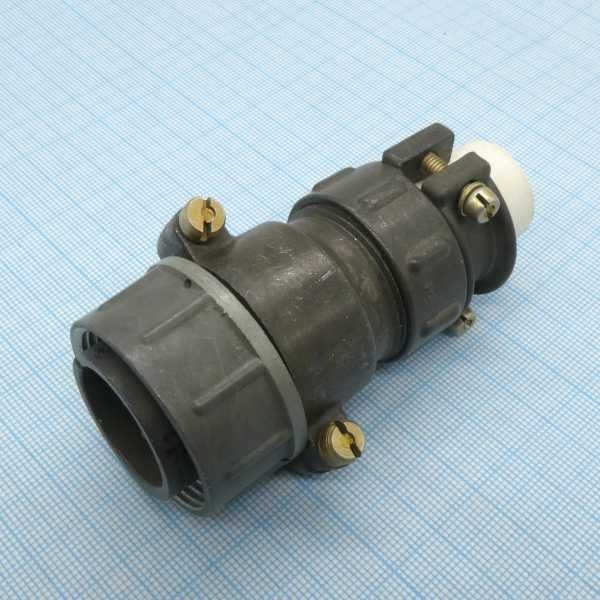

Соединитель 2РТТ28КУН7Ш11В представляет собой низкочастотный цилиндрический кабельный разъём, относящийся к серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём успешно применяется в стационарных и мобильных устройствах, где требуется стабильный электрический контакт и защита от внешних воздействий. Конструкция допускает использование с кабелем без оплетки-экрана, что расширяет спектр возможных подключений.

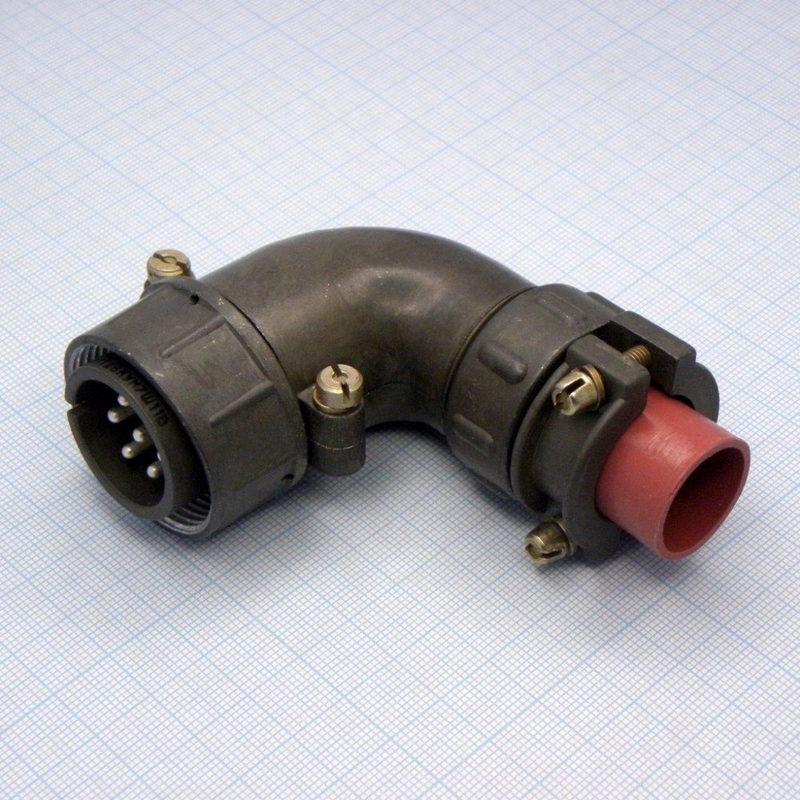

Благодаря продуманной компоновке и резьбовой фиксации разъём подходит для монтажа в условиях ограниченного пространства. Угловой патрубок обеспечивает удобный подход кабеля сбоку, что особенно востребовано при компоновке блоков аппаратуры с плотной внутренней разводкой. Изделие рассчитано на длительную эксплуатацию в составе радиоэлектронных комплексов, контрольно-измерительного оборудования и связной техники.

Конструктивные особенности

Разъём выполнен в цилиндрическом корпусе с резьбовым способом сочленения. Такая конструкция гарантирует надёжную механическую фиксацию ответной части и защищает контактные элементы от пыли и брызг, что соответствует требованиям к пылепрозащищённому исполнению. Обозначение КУ указывает на исполнение в виде кабельной вилки с угловым патрубком и гаечным креплением, а буква В в конце маркировки свидетельствует о всеклиматическом варианте исполнения.

Условный размер корпуса 28 определяет габаритные параметры и присоединительные размеры разъёма. В изделии предусмотрено семь контактов, что обеспечивает достаточное количество цепей для передачи сигналов и питания в рамках одного соединителя. Резьбовая фиксация исключает самопроизвольное расчленение при вибрациях и механических нагрузках, что важно для мобильной аппаратуры.

Электрические и механические параметры

Соединитель рассчитан на рабочий ток до 25 А на один контакт, что позволяет использовать его для коммутации относительно мощных цепей питания и управления. Максимальное рабочее напряжение в амплитудном значении составляет до 700 В, что обеспечивает достаточный запас для большинства применений в низкочастотной аппаратуре. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм, что подтверждает высокие диэлектрические свойства применяемых материалов.

Механическая надёжность изделия подтверждена следующими показателями:

• минимальная наработка — 1000 часов;
• допустимое число сочленений-расчленений — 500 циклов;
• минимальный срок сохраняемости — 15 лет;
• всеклиматическое исполнение, обеспечивающее работоспособность в широком диапазоне температур и влажности.

Расшифровка условного обозначения

Маркировка 2РТТ28КУН7Ш11В содержит полную информацию о типе и исполнении разъёма. Обозначение 2РТТ указывает на серию цилиндрических низкочастотных соединителей. Число 28 определяет условный размер корпуса. Сочетание КУ обозначает кабельную вилку с угловым патрубком. Цифра 7 — количество контактов в разъёме. Индекс Ш11В характеризует тип провода или кабеля для монтажа и подтверждает всеклиматическое исполнение изделия.

Применение данного соединителя в аппаратуре различного назначения обеспечивает надёжное и долговременное электрическое соединение с защитой контактных элементов от внешних факторов. Разъём может использоваться при ремонте и модернизации действующего парка радиоэлектронной техники, а также при разработке новых устройств с учётом параметров серии 2РТТ. Конструкция не требует специального инструмента для сочленения и расчленения — достаточно ручного усилия с учётом резьбовой фиксации. Изделие рассчитано на многократное применение в течение всего срока службы без потери качества контактирования, что подтверждается гарантированным числом циклов сочленения.
