Назначение изделия

2РТТ28КУН7Ш11В представляет собой кабельную вилку с угловым патрубком и гайкой для монтажа, предназначенную для неэкранированного кабеля. Это низкочастотный цилиндрический соединитель общего назначения, используемый в радиотехнической и радиоэлектронной аппаратуре. Изделие относится к категории 2РТТ28 и применяется для разъёмного соединения электрических цепей в стационарных и подвижных установках, где требуется надёжный контакт и устойчивость к внешним воздействиям.

Основные технические характеристики

Соединитель имеет 7 контактов с диаметром от 1,5 до 9 мм в зависимости от комплектации. Рабочий ток на контакт составляет 25 А, максимальное рабочее напряжение — до 700 В амплитудного значения. Такие параметры позволяют использовать вилку в цепях питания и управления с умеренными токовыми нагрузками.

• Количество контактов: 7
• Диаметр контактов: от 1,5 до 9 мм в зависимости от комплектации
• Рабочий ток на контакт: 25 А
• Максимальное рабочее напряжение: до 700 В амплитудного значения
• Условный размер корпуса: 28
• Минимальная наработка: 1000 часов
• Число сочленений-расчленений: 500
• Сопротивление изоляции: не менее 1000 МОм
• Сопротивление контактов: не более 1 мОм для контактов диаметром 2,5 мм
• Диапазон вибрационных нагрузок: от 1 до 5000 Гц
• Сохраняемость: до 15 лет

Конструкция и исполнение

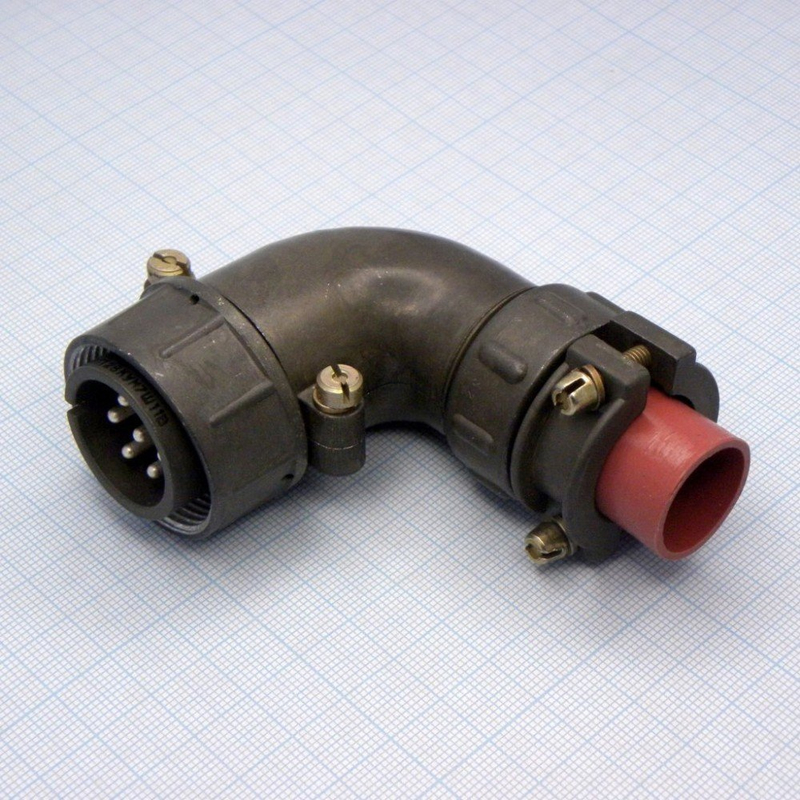

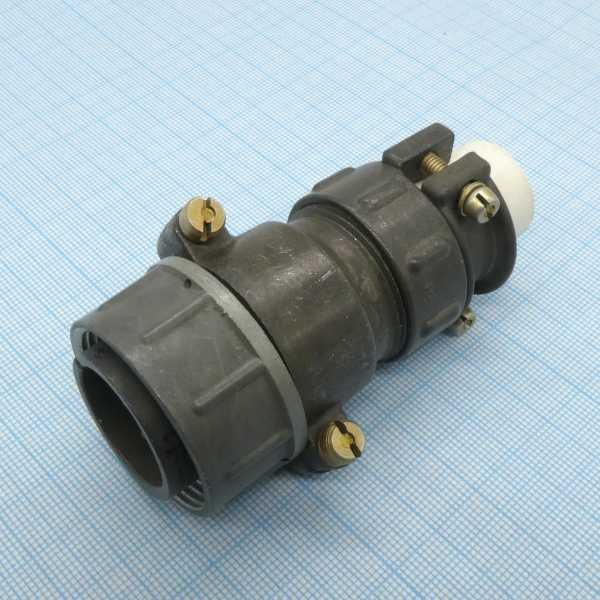

Вилка выполнена во всеклиматическом исполнении, что подтверждается маркировкой «В» в обозначении. Конструкция обеспечивает пылебрызгозащиту и теплостойкость, что расширяет диапазон условий эксплуатации изделия. Условный размер корпуса составляет 28, соединение выполняется вручную, внутренняя компоновка контактов — объёмная. Угловой патрубок облегчает подключение неэкранированного кабеля в условиях ограниченного пространства, а гайка для монтажа обеспечивает механическую фиксацию вилки на ответной части.

Надёжность и эксплуатационные показатели

Изделие рассчитано на длительную эксплуатацию: минимальная наработка составляет 1000 часов, допустимое число циклов сочленения-расчленения — 500. Сопротивление изоляции не опускается ниже 1000 МОм, что свидетельствует о высоком качестве диэлектрических материалов. Контактное сопротивление для контактов диаметром 2,5 мм не превышает 1 мОм. Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц, что подтверждает его пригодность для применения в аппаратуре, подверженной механическим воздействиям. Заявленная сохраняемость до 15 лет позволяет использовать вилку в изделиях с длительным сроком службы и при формировании складских запасов.

Применение

2РТТ28КУН7Ш11В применяется в радиотехнической и радиоэлектронной аппаратуре общего назначения. Благодаря всеклиматическому исполнению и пылебрызгозащите вилка подходит для использования в блоках питания, распределительных устройствах, контрольно-измерительном оборудовании и других системах, где необходимо разъёмное подключение неэкранированных кабелей с числом жил до семи. Угловая конструкция патрубка особенно удобна при монтаже в корпусах с плотной компоновкой, когда прямой ввод кабеля затруднён.

Данные о наличии по годам выпуска

По данным каталога, изделие имело следующее распределение количества по годам: 2007 год — 3 штуки, 2018 год — 2 штуки, 2021 год — 29 штук. Артикул товара — 80145.
