Назначение и область применения

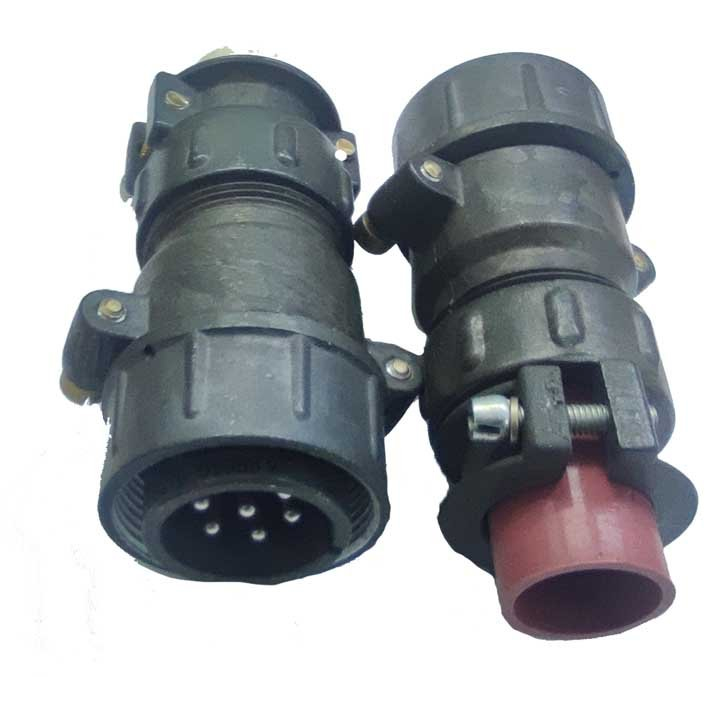

Цилиндрический низкочастотный электрический соединитель 2РТТ28КУН7Ш11В «5» (артикул 80918) представляет собой кабельную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии 2РТТ и применяется в составе объемных конструкций электрощитов, распределительных устройств и кабельных соединений, где требуется надежное разъемное контактирование с резьбовой фиксацией.

Соединитель ориентирован на эксплуатацию в стационарных и подвижных электроустановках промышленного назначения. Благодаря резьбовому методу сочленения обеспечивается устойчивость к самопроизвольному расчленению при вибрационных и ударных нагрузках. Вилка кабельная предназначена для монтажа на неэкранированный кабель и сочетается с блочными розетками серий 2РТ‑А и ШР.

Конструктивные особенности

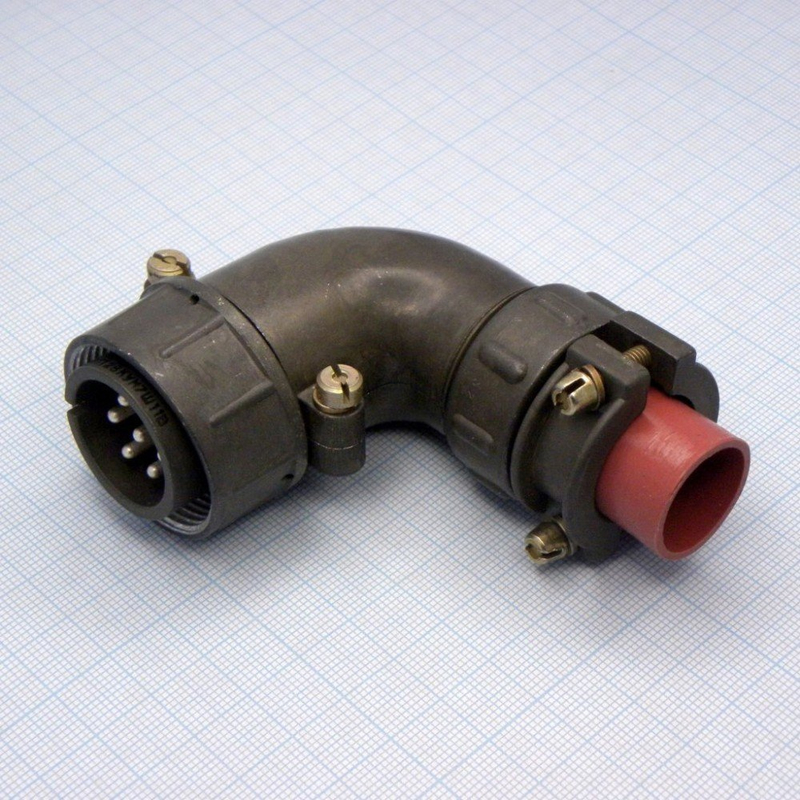

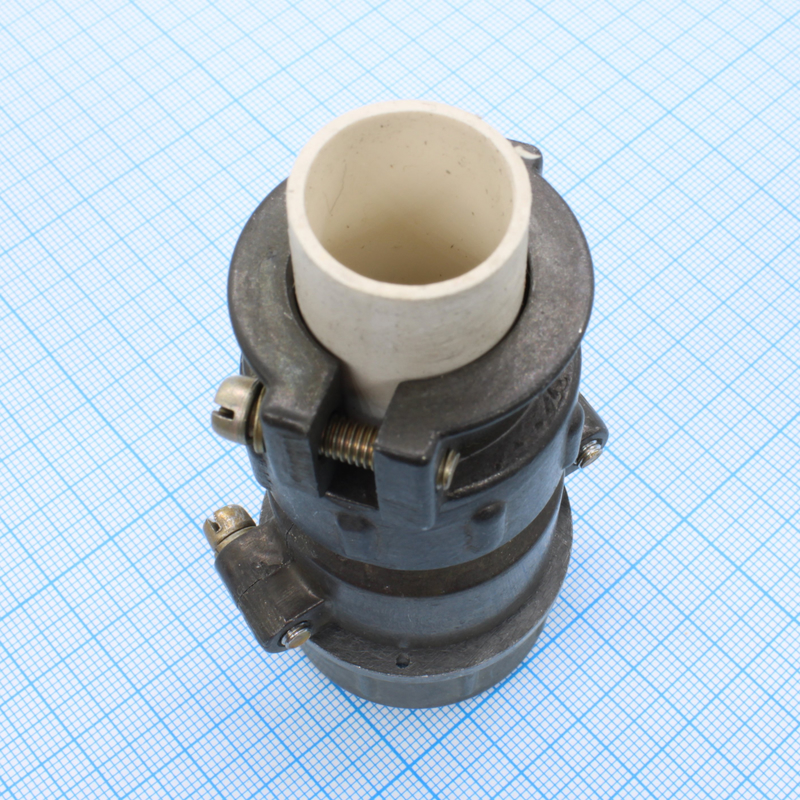

Корпус соединителя имеет условный размер 28, что соответствует диаметру корпуса около 38,5 мм. Конструкция выполнена в кабельном исполнении с угловым патрубком, обозначенным литерой «У», и концевой гайкой «Н», которая служит для крепления неэкранированного кабеля. Сочленение с ответной частью осуществляется при помощи накидной гайки с резьбой M33×1,5.

Контактная группа включает 7 извлекаемых контактов типа «штырь» круглого сечения диаметром 2,5 мм. Материал контактов — латунь с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрического контакта. В конструкции реализована одношпоночная поляризация корпуса и ориентация по пазу, исключающая неправильное сочленение.

Электрический монтаж проводников кабеля к контактам выполняется методом пайки. Данный способ обеспечивает надежное соединение и удобство ремонтных работ при необходимости замены отдельных контактов.

Электрические параметры

• Максимальное рабочее напряжение (амплитудное значение) — от 700 до 850 В постоянного и переменного тока.
• Максимальный рабочий ток на один контакт — от 25 до 35 А.
• Общий ток разъема — до 155–175 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Указанные значения позволяют применять соединитель в силовых и сигнальных цепях с умеренными и повышенными токовыми нагрузками, где важна стабильность параметров в течение всего срока эксплуатации.

Климатические и механические характеристики

Изделие имеет всеклиматическое исполнение, обозначенное литерой «В». Диапазон рабочих температур составляет приблизительно от минус 60 до плюс 100 градусов Цельсия, что допускает использование соединителя в условиях холодного и умеренного климата, а также в отапливаемых помещениях с повышенной температурой.

Соединитель выдерживает синусоидальную вибрацию до 30 g в диапазоне частот от 1 до 5000 Гц. Устойчивость к механическим воздействиям подтверждается способностью выдерживать многократные удары до 150 g и однократные удары до 1000 g. Допустимая относительная влажность воздуха достигает 98 процентов при температуре плюс 20 градусов Цельсия.

Разъем не является герметичным, поэтому его применение предполагает размещение в корпусах оборудования, шкафах или иных конструкциях, исключающих прямое попадание влаги и пыли на контактную группу.

Ресурс и совместимость

Ресурс соединителя составляет до 500 циклов сочленения и расчленения. Минимальная наработка — порядка 1000 часов. Эти показатели гарантируют длительную работу при регулярном обслуживании и соблюдении правил эксплуатации.

Вилка 2РТТ28КУН7Ш11В «5» взаимосочленяется с блочными розетками серий 2РТ‑А и ШР, что расширяет возможности ее применения в составе уже существующих электроустановок. Приемка изделия — «5», год выпуска — 90–92.

Соединитель предназначен для использования в объемных конструкциях электрощитов и кабельных соединений, где необходимо обеспечить надежный разъемный контакт с возможностью оперативного подключения и отключения оборудования.
