Назначение и область применения

Кабельная вилка 2РТТ28КУН7Ш11В «5» относится к серии низкочастотных цилиндрических соединителей 2РТТ и предназначена для создания надежного разъемного электрического соединения в промышленных и специальных системах. Изделие применяется в составе бортовых и наземных комплексов авиационной техники, в радиоэлектронном оборудовании и аппаратуре, где предъявляются повышенные требования к устойчивости соединения при механических и климатических воздействиях.

Соединитель обеспечивает коммутацию цепей постоянного и переменного тока, а его конструктивное исполнение с резьбовым сочленением гарантирует защиту контактных пар от случайного разъединения при вибрациях и ударных нагрузках. Вилка взаимосочетаема с блочными розетками серий 2РТ-А и ШР, что делает ее универсальным решением при модернизации или ремонте существующих линий связи.

Маркировка «5» в обозначении указывает на вид приемки ВП, ПЗ в соответствии с ТУ ГЕ0.364.120. Это подтверждает пригодность изделия для применения в ответственных узлах, где требуется контроль качества на всех этапах производства и поставки.

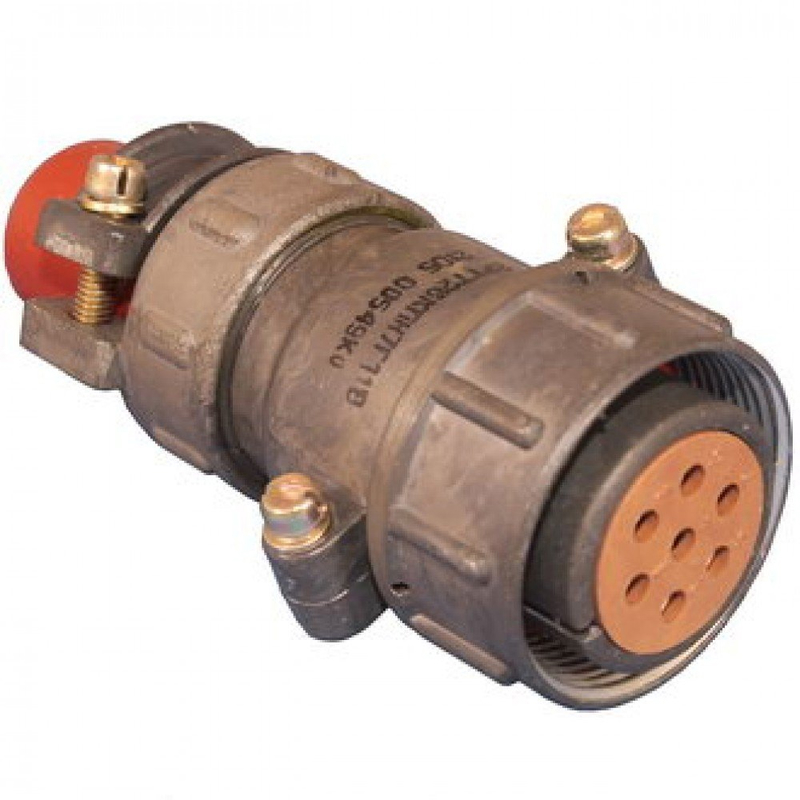

Конструктивные особенности

Корпус вилки выполнен из алюминиевого сплава с оксидированием, что придает ему характерный серый цвет и обеспечивает стойкость к коррозии. Изделие имеет условный размер корпуса 28 и содержит 7 штыревых контактов диаметром 2,5 мм. Сочетание контактов 11 предусматривает их расположение по схеме, характерной для данной модификации. Контакты изготовлены на латунной основе с серебряным покрытием, что снижает переходное сопротивление и повышает долговечность коммутации.

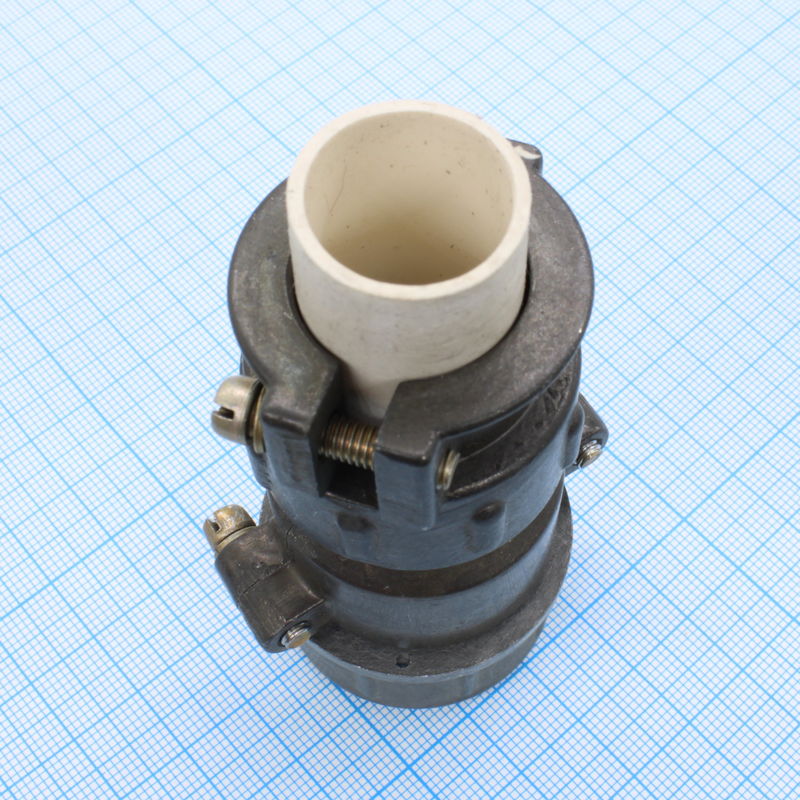

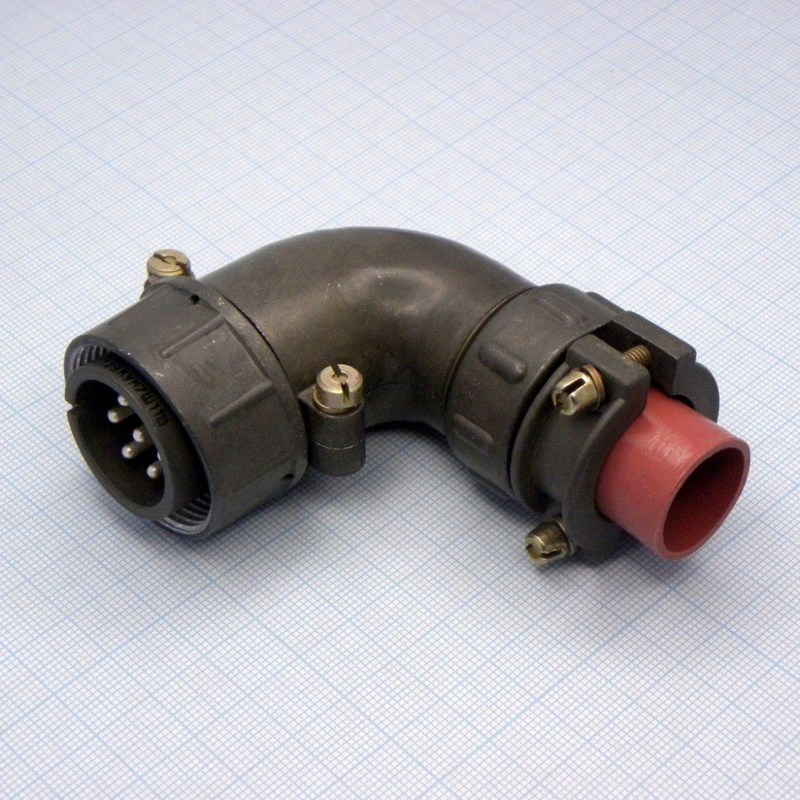

Отличительным элементом конструкции является угловой патрубок с гайкой, предназначенный для ввода неэкранированного кабеля. Патрубок ориентирован под углом к оси корпуса, что упрощает монтаж в условиях ограниченного пространства. Присоединение проводников осуществляется методом пайки, а механическое крепление кабеля выполняется объемным способом, исключающим его проворот и выдергивание.

Резьбовое соединение с шагом M33х1,5 обеспечивает плотное и герметичное сочленение с ответной частью без полной герметизации внутреннего объема корпуса. Одношпоночная поляризация исключает неправильное соединение контактов при стыковке. Контакты являются извлекаемыми, что повышает ремонтопригодность изделия.

Электрические параметры

• Рабочее напряжение — до 850 В.
• Ток на один контакт — до 35 А.
• Общий ток на разъем — до 155 А.
• Сопротивление электрического контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм.

Приведенные значения подтверждают способность соединителя работать в силовых и сигнальных цепях с высокими токовыми нагрузками при сохранении низкого переходного сопротивления и высокого уровня изоляции между контактами.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в широком диапазоне внешних условий:

• температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия;
• относительная влажность воздуха — до 98 процентов при температуре плюс 20 градусов Цельсия;
• атмосферное давление — от 1,33 на 10 в минус четвертой степени до 50,6 на 10 в четвертой степени паскаль;
• вибрационные нагрузки — в диапазоне частот от 1 до 5000 герц при ускорении до 30 g;
• акустический шум — до 170 дБ;
• механические удары многократного действия — до 1000 g.

Ресурс соединителя составляет 500 циклов сочленения и расчленения, наработка — 1000 часов, срок хранения — 15 лет. Изделие поставляется с приемкой «5» и относится к периоду выпуска 87–92 годов, что подтверждает его происхождение из контролируемой партии продукции с установленными показателями надежности.

Габаритные и массовые характеристики

• Длина — 80 мм.
• Диаметр — 38,5 мм.
• Высота — 86 мм.
• Масса — около 120 г.

Компактные размеры при значительной коммутационной способности позволяют использовать вилку 2РТТ28КУН7Ш11В «5» в плотных монтажных схемах, где важны как электрические характеристики, так и удобство прокладки кабеля с учетом углового вывода.
