Назначение разъёма 2РТТ28КУН7Ш11-ОВ

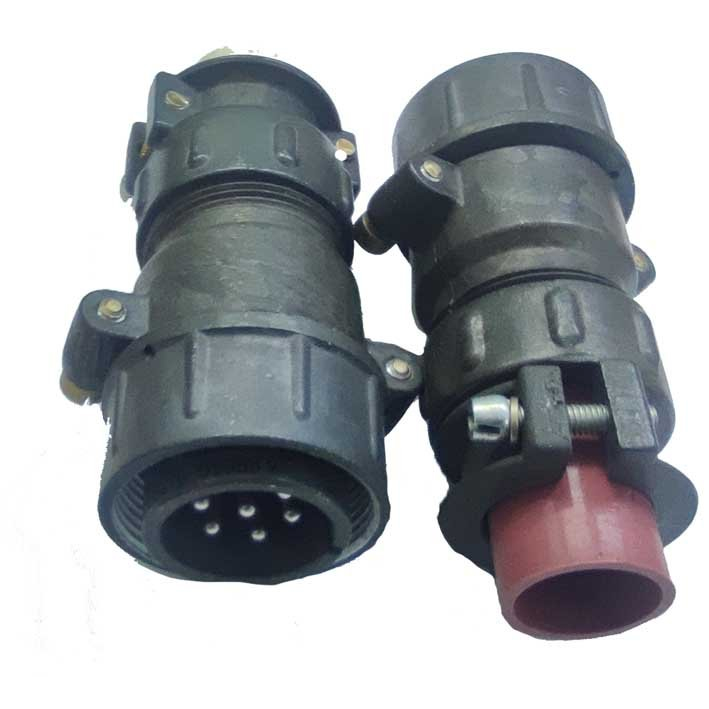

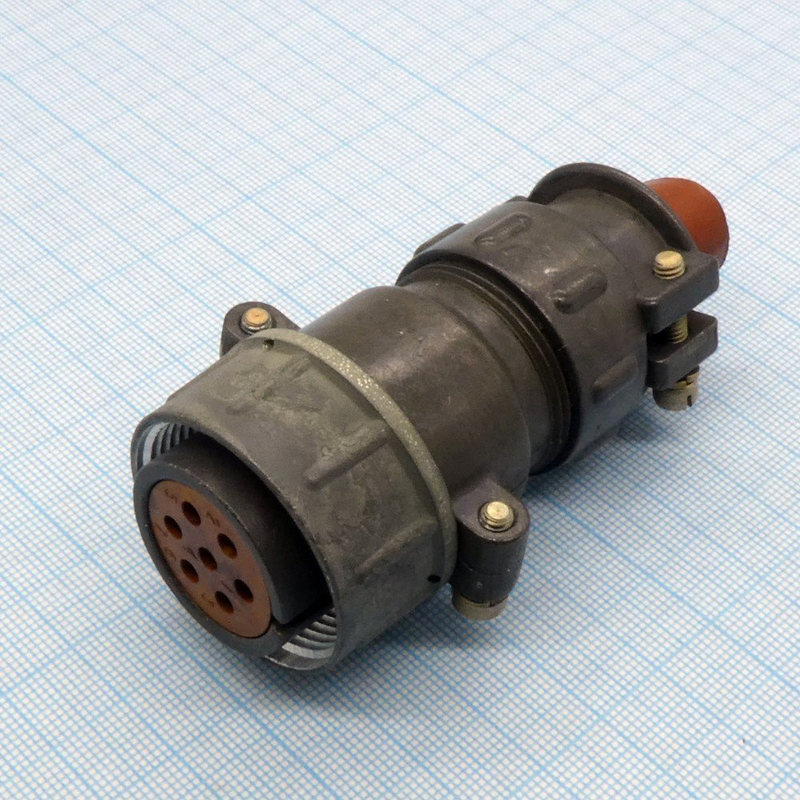

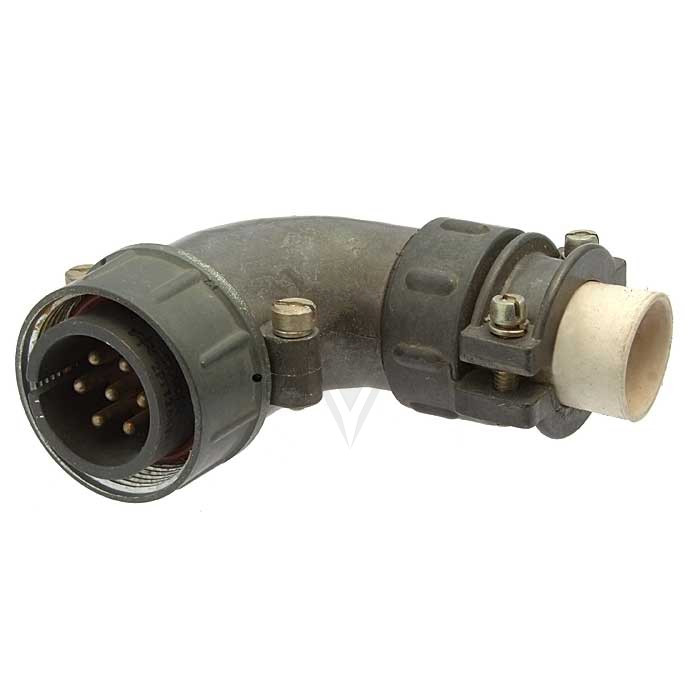

2РТТ28КУН7Ш11-ОВ Элекон — это цилиндрический низкочастотный разъём производства АО «Завод Элекон». Он предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Разъём относится к серии 2РТТ и применяется там, где требуется надёжная коммутация при повышенных токах и напряжении.

Изделие служит для объёмного монтажа экранированного кабеля и обеспечивает механическое крепление и электрический контакт между ответными частями. Благодаря резьбовому соединению достигается устойчивость к вибрационным и ударным нагрузкам, что важно для аппаратуры общего назначения.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава А-22. Изолятор выполнен из аминопласта, что обеспечивает электрическую прочность и стабильность характеристик. Контакты — штыревого типа с серебряным покрытием, что снижает переходное сопротивление и повышает надёжность соединения.

Разъём имеет прямой патрубок с гайкой для экранированного кабеля. Такая конструкция позволяет выполнить объёмный монтаж и закрепить кабель, сохраняя целостность экрана. Условный размер корпуса — 28, число контактов — 7, диаметр каждого контакта составляет 2,5 мм.

• Корпус: алюминиевый сплав А-22
• Изолятор: аминопласт
• Контакты: штыревые, покрытие серебряное
• Соединение: резьбовое
• Монтаж: объёмный, для экранированного кабеля
• Тип корпуса: 2РТТ, условный размер 28
• Число контактов: 7

Технические характеристики

Номинальное напряжение разъёма достигает 850 В, рабочий ток — 25 А на каждый контакт диаметром 2,5 мм. Диапазон рабочих частот составляет от 1 до 5000 Гц. Изделие работоспособно при температурах от минус 60 до плюс 100 градусов Цельсия.

Сопротивление изоляции — не менее 5000 МОм. Ресурс работы — 1000 часов при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Исполнение всеклиматическое, что подтверждает пригодность к эксплуатации в различных климатических условиях.

Разъём выдерживает вибрацию до 300 метров на секунду в квадрате, одиночные удары до 10000 метров на секунду в квадрате и многократные удары до 1500 метров на секунду в квадрате.

1. Номинальное напряжение: до 850 В
2. Рабочий ток: 25 А на контакт
3. Диаметр контакта: 2,5 мм
4. Диапазон частот: 1–5000 Гц
5. Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия
6. Сопротивление изоляции: не менее 5000 МОм
7. Ресурс: 1000 часов при влажности до 98 процентов при плюс 40 градусах Цельсия
8. Вибрация: до 300 метров на секунду в квадрате
9. Одиночные удары: до 10000 метров на секунду в квадрате
10. Многократные удары: до 1500 метров на секунду в квадрате

Применение

Разъём используется в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное напряжение составляет от 700 до 850 В в зависимости от модификации. Типовое применение — аппаратура общего назначения, радиоэлектронные и радиотехнические устройства, где требуется цилиндрическое резьбовое соединение с экранированием.

Изделие производится по техническим условиям ТУ ГЕ0.364.120ТУ. Видимость приёмки: ВП, ПЗ или ОТК. Артикул товара — 5826. Категория — 2РТТ28.
