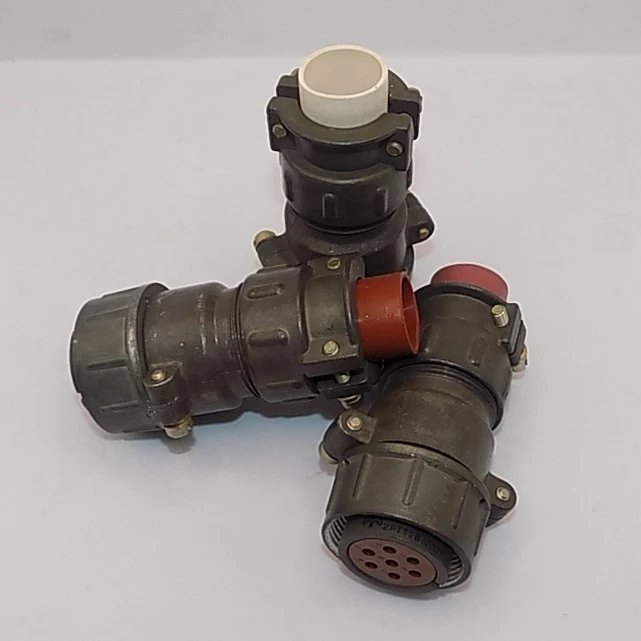

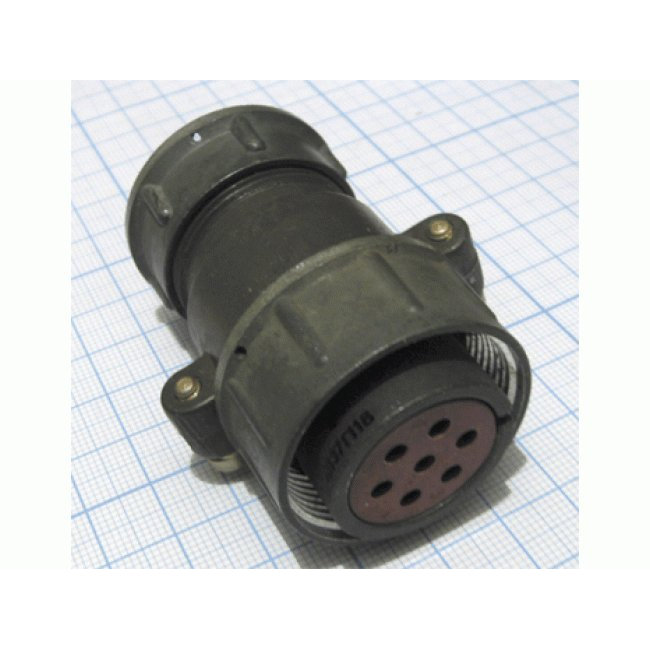

2РТТ28КУН7Г41В

2РТТ28КУН7Г41В — это пылевлагозащищённая цилиндрическая розетка кабельного типа из серии соединителей 2РТТ, предназначенная для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Условный размер корпуса — 28, количество контактов — 7 штук диаметром 1,5 мм с пайкой проводов, максимальное рабочее напряжение — 700 В (амплитуда до 850 В).
Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
Соединитель рассчитан на минимальную наработку 1000 часов и не менее 500 циклов сочленений-расчленений.

Эта розетка имеет угловой патрубок с гайкой для неэкранированного кабеля и всеклиматическое исполнение (индекс В), что обеспечивает надёжность в суровых условиях.

Условия эксплуатации

Работает при температурах от -60 до +100 °C, выдерживает синусоидальную вибрацию (1–10000 Гц, до 100 м/с²), механические удары (до 10000 м/с² для одиночного) и пониженное давление до 1,3·10⁻⁴ Па.
Относительная влажность до 98% при +40 °C, линейное ускорение до 2000 м/с².

Расшифровка обозначения

2РТТ — тип соединителя (пылебрызгозащищённый цилиндрический); 28 — размер корпуса; К — кабельный корпус; У — угловой патрубок; Н — гайка для неэкранированного кабеля; 7 — число контактов; Г — диаметр 1,5 мм; 41 — серия; В — всеклиматическое исполнение.
