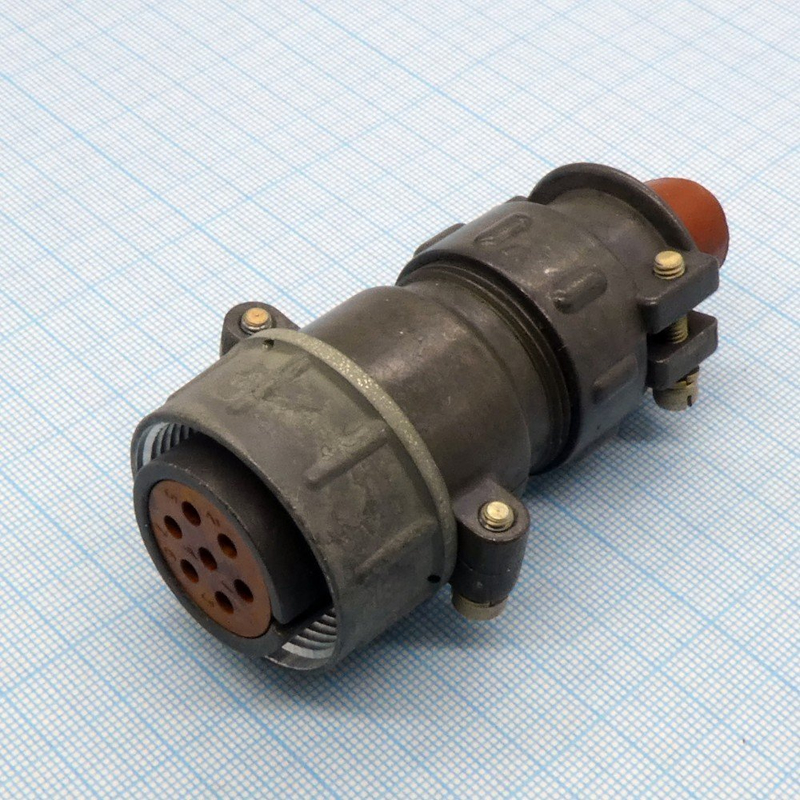

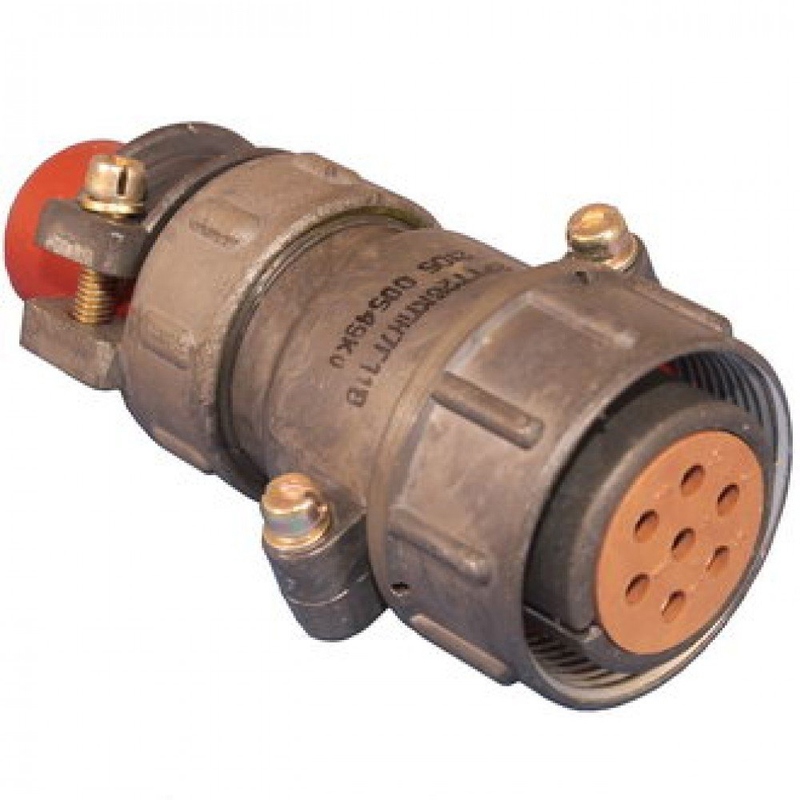

2РТТ28КУН7Г11В «ОС» — это цилиндрический низкочастотный электрический соединитель российского производства, входящий в серию 2РТТ. Он относится к разъемам теплостойкого, пылебрызгозащищённого исполнения, предназначенным для внутреннего монтажа и эксплуатации в широком диапазоне климатических условий.

Назначение и область применения

Соединитель 2РТТ28КУН7Г11В используется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется в радиоэлектронной аппаратуре, промышленном оборудовании, системах связи и автоматики, где требуются надёжные переключаемые соединения в условиях воздействия пыли, брызг, вибрации и температурных перепадов.

Конструкция и тип корпуса

• Тип разъёма: цилиндрический, объемного (внутреннего) монтажа, с резьбовой фиксацией сочленённого положения.

• Условный размер корпуса: 28.

• Тип корпуса: К — кабельный (патрубок для присоединения к кабелю).

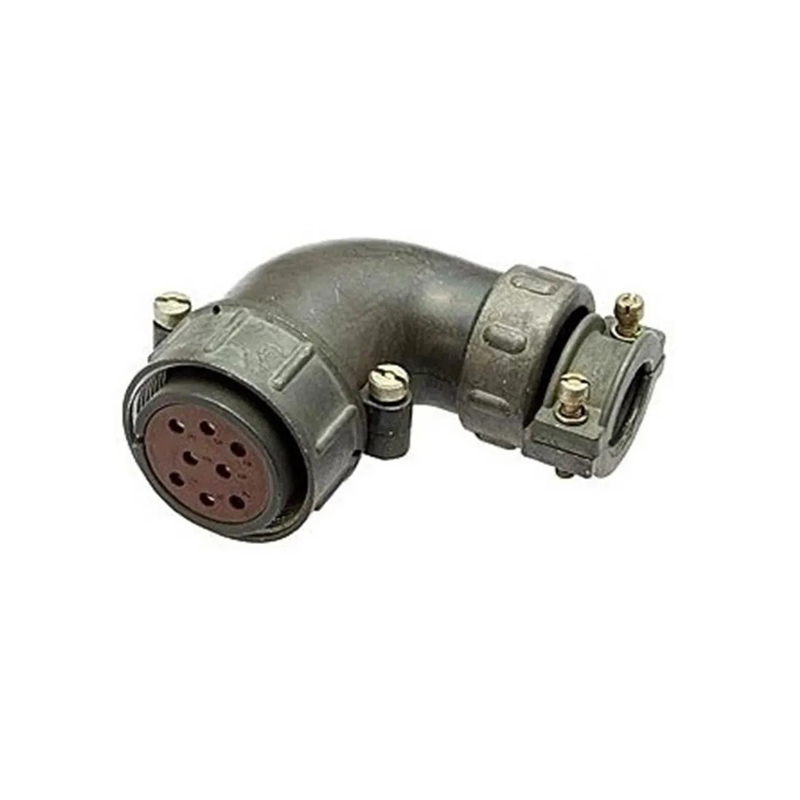

• Вид патрубка: У — угловой.

• Часть соединителя: Г — розетка (вилка в обозначении — Ш).

• Климатическое исполнение: В — всеклиматическое, устойчивое к воздействию температур, влажности, вибрации и пониженному давлению.

Электрические и механические характеристики

• Количество контактов: 7 шт.

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).

• Максимальная рабочая частота: до 3 МГц.

• Сопротивление изоляции в нормальных условиях: не менее нескольких тысяч мегом (по серии 2РТТ).

• Рабочая температура окружающей среды: примерно от −60 до +100 °C.

• Количество циклов сочленения‑расчленения: не менее 500.

• Минимальная наработка: порядка 1000 часов.

Особенности исполнения «ОС»

Буквенное обозначение «ОС» в контексте 2РТТ обозначает вид приёмки (например, «ОС» — одна из категорий качества/контроля по ТУ), но не влияет на конструкцию и основные электрические параметры самого соединителя. При одинаковом условном обозначении 2РТТ28КУН7Г11В конструкция и монтажные размеры остаются идентичны для всех вариантов приёмки, отличия могут касаться только документации и порядка контроля качества.
