Назначение соединителя 2РТТ28КУН7Г11В

Соединитель 2РТТ28КУН7Г11В производства Элекон относится к категории низкочастотных цилиндрических соединителей объемного монтажа с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

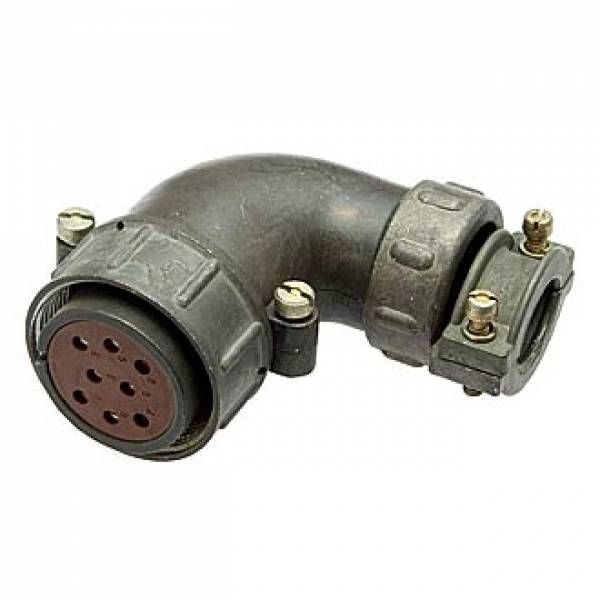

Данная модель представляет собой розетку кабельного типа с угловым патрубком для неэкранированного кабеля. Условный размер корпуса — 28, число контактов — 7, диаметр каждого контакта — 1,5 мм. Соединитель имеет одношпоночную поляризацию корпусов и серебряное покрытие контактов.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры соединителя регламентированы техническими условиями ТУ ГЕО.364.120ТУ и подтверждаются следующими значениями.

• Рабочий ток на контакт: от 20 до 200 А.
• Сопротивление контактов: не более 0,00075 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.
• Приёмка: «5»; год выпуска — 2015.

Исполнение и устойчивость к внешним воздействиям

Соединитель выполнен во всеклиматическом исполнении, негерметичный, теплостойкий и тропикоустойчивый. Изделие выдерживает синусоидальную вибрацию, ускорение до 1500 м/с², а также повышенную влажность до 98 % при температуре плюс 40 °C.

Указанные свойства позволяют применять соединитель в составе оборудования, работающего в жестких климатических и механических условиях, включая тропические зоны.

Применение и особенности монтажа

Соединитель 2РТТ28КУН7Г11В используется для внутреннего монтажа пайкой в приборах и устройствах. Угловой патрубок обеспечивает удобную прокладку неэкранированного кабеля внутри корпуса аппаратуры.

Резьбовая фиксация соединения повышает надежность механического контакта и предотвращает самопроизвольное расчленение под воздействием вибрации. Одношпоночная поляризация корпусов исключает неправильное сочленение ответных частей.

Серебряное покрытие контактов способствует стабильности переходного сопротивления при длительной эксплуатации. Типичный внешний вид серии 2РТТ — серые корпуса с красными вставками, что характерно для моделей Элекон.

Таким образом, 2РТТ28КУН7Г11В представляет собой надежный низкочастотный соединитель, рассчитанный на применение в ответственных электрических цепях с высокими требованиями к токовой нагрузке, температурному диапазону и устойчивости к вибрации и влажности.
