Назначение и область применения

Низкочастотный цилиндрический электрический соединитель 2РТТ28КУН7Г11В «5» представляет собой кабельную розетку объёмного монтажа, предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие рассчитано на использование в составе промышленных и специальных электрических систем, где требуется надёжное разъёмное соединение с резьбовой фиксацией ответной части. Конструкция ориентирована на всеклиматическое исполнение и допускает эксплуатацию в широком диапазоне внешних воздействующих факторов, включая повышенную влажность, вибрационные и ударные нагрузки, а также условия пониженного атмосферного давления.

Соединитель применяется для коммутации кабельных линий в аппаратуре, работающей на частотах до 3 МГц. Резьбовой фиксатор исключает самопроизвольное расчленение при механических воздействиях, что особенно важно для ответственных соединений, где стабильность электрического контакта является критическим требованием.

Конструктивные особенности

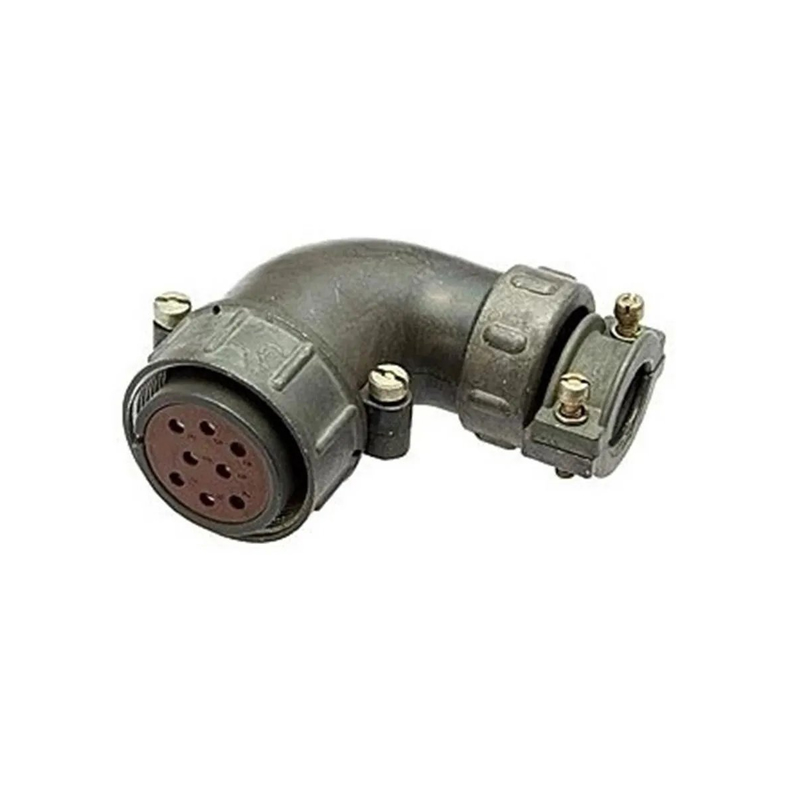

Корпус розетки выполнен из алюминиевого сплава. Изделие имеет условный размер корпуса 28 и содержит 7 контактов диаметром 2,5 мм, рассчитанных на соединение методом пайки. Присоединительная часть выполнена в виде углового патрубка, что позволяет удобно подводить неэкранированный кабель сбоку от оси соединителя и снижает требования к свободному пространству при монтаже.

Корпус не является герметичным. При этом изделие относится к теплостойкому и тропикоисполненному варианту исполнения, что подтверждается способностью сохранять работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия и при относительной влажности 98 процентов при температуре плюс 40 градусов Цельсия.

В маркировке 2РТТ28КУН7Г11В «5» позиция «К» указывает на кабельное исполнение, «У» — на угловой патрубок, «Н» — на неэкранированный кабель. Индекс «5» обозначает вид приёмки, установленный для данного изделия.

Технические параметры

Изделие характеризуется следующими подтверждёнными электрическими и эксплуатационными показателями:

• максимальное рабочее напряжение — 850 В;
• максимальная рабочая частота — 3 МГц;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• устойчивость к вибрационным нагрузкам — до 5000 Гц при ускорении до 30 g;
• устойчивость к ударным нагрузкам — до 1500 g;
• пониженное атмосферное давление — до 1,3·10⁻⁴ Па;
• наработка — 1000 часов;
• количество сочленений-расчленений — 500 циклов;
• срок сохраняемости — 15 лет.

Совместимость и монтаж

Соединитель 2РТТ28КУН7Г11В «5» взаимосочетается с вилками типа 2РТТ и блочными розетками серий 2РТ-А и ШР. Резьбовая фиксация ответной части обеспечивает плотное и контролируемое соединение, исключающее люфт и самопроизвольное размыкание при вибрационном или ударном воздействии.

Монтаж кабеля осуществляется методом пайки к контактам диаметром 2,5 мм. Угловой патрубок корпуса позволяет выполнять подводку кабеля в ограниченном пространстве без резких перегибов токопроводящих жил. Изделие рассчитано на объёмный монтаж, при котором проводники крепятся непосредственно к хвостовикам контактов.
