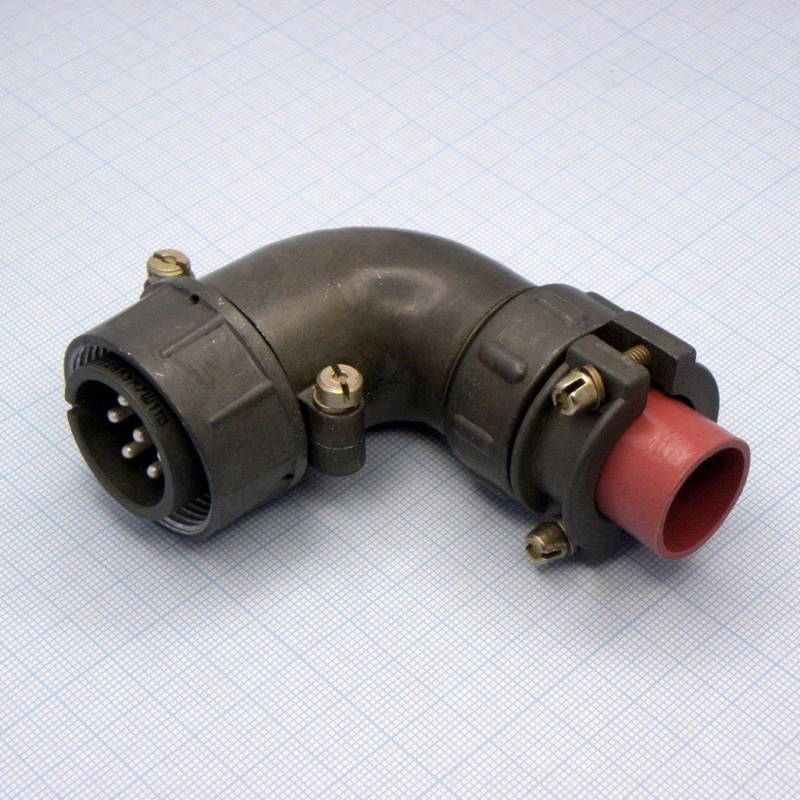

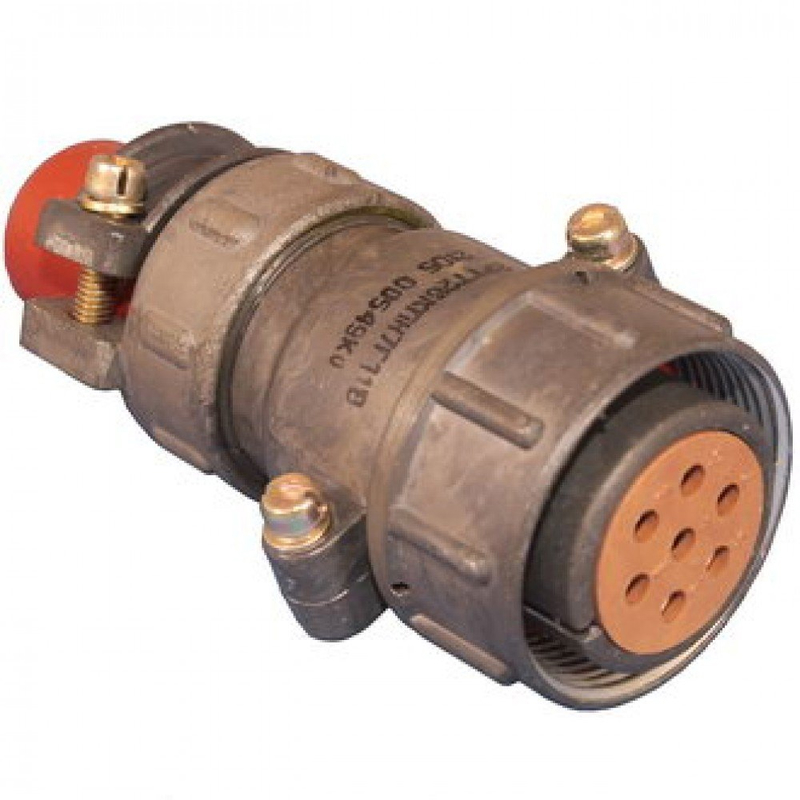

2РТТ28КУН7Г11В «5» — это низкочастотный цилиндрический электрический соединитель (розетка кабельная) объёмного монтажа с резьбовой фиксацией, предназначенный для работы в цепях постоянного и переменного тока.

Основные характеристики

Это всеклиматическое, теплостойкое и тропикоустойчивое изделие с условным размером корпуса 28, содержащее 7 контактов диаметром 2,5 мм для пайки. Максимальное рабочее напряжение достигает 850 В, частота — до 3 МГц, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Работает при температурах от -60 до +100 °C, выдерживает вибрацию до 1500 м/с², влажность 98% при +40 °C и давление от 1,3·10⁻⁴ Па.

Конструкция

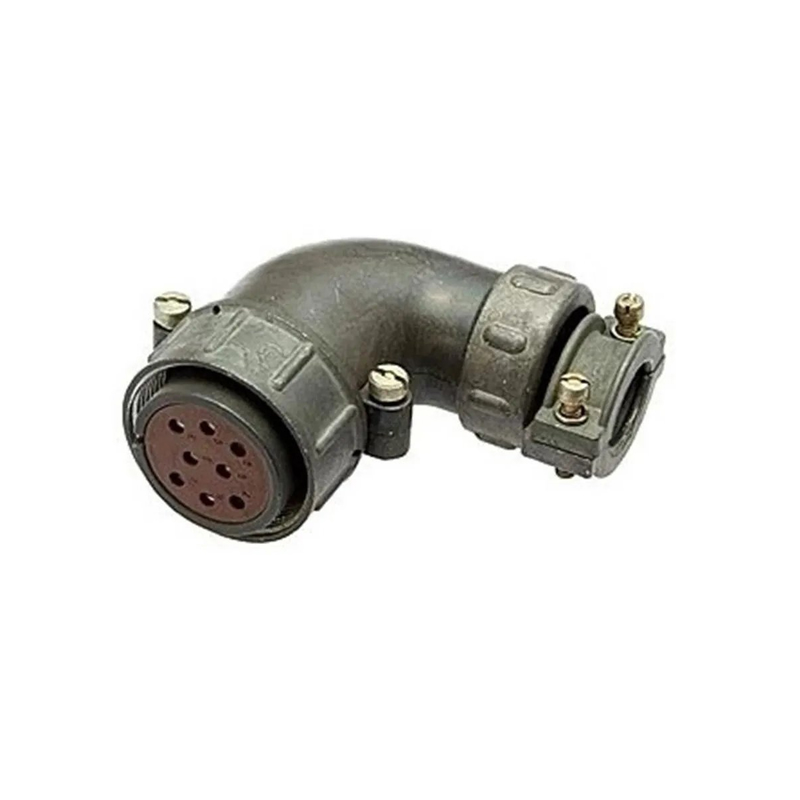

Розетка имеет угловой патрубок (У) с гайкой (Н) для неэкранированного кабеля, резьбу M33×1,5 мм на накидной гайке и одношпоночную поляризацию. Корпус из алюминиевого сплава с оксидированием, контакты — латунь с серебряным покрытием, без герметичности.

Применение и ресурс

Используется в промышленных и специальных электрических системах, совместим с вилками 2РТТ и аналогами вроде 2РТ-А или ШР. Ресурс: минимум 1000 часов наработки, 500 сочленений-расчленений, срок сохраняемости — 15 лет; вид приёмки «5» соответствует ВП или ПЗ по ТУ.
