Соединитель электрический 2РТТ28КУН7Г11В «5» относится к серии цилиндрических низкочастотных разъемов 2РТТ, предназначенных для межблочного соединения электрических цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре.

Конструкция и тип

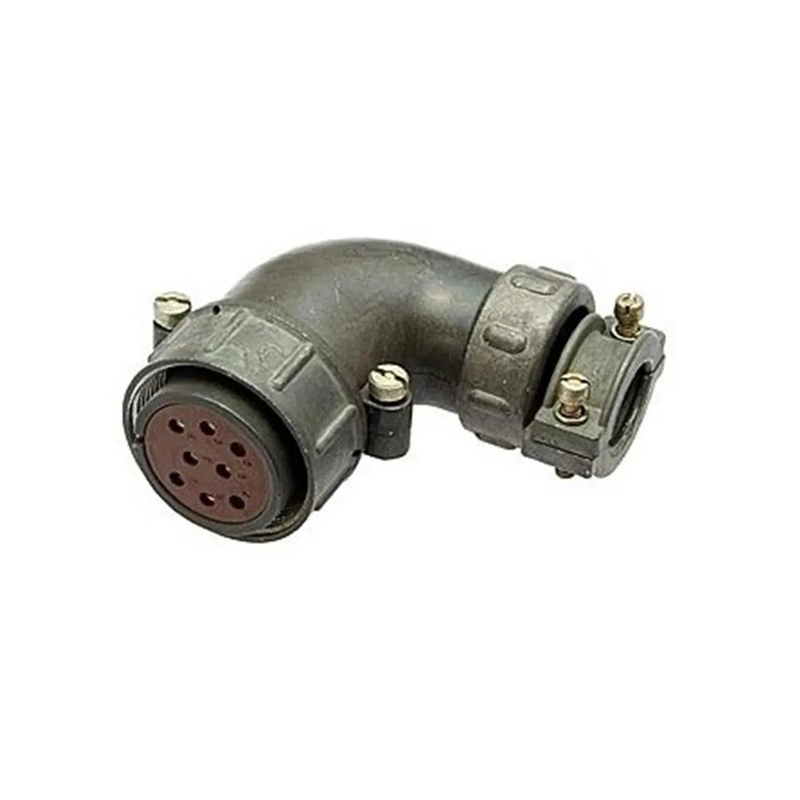

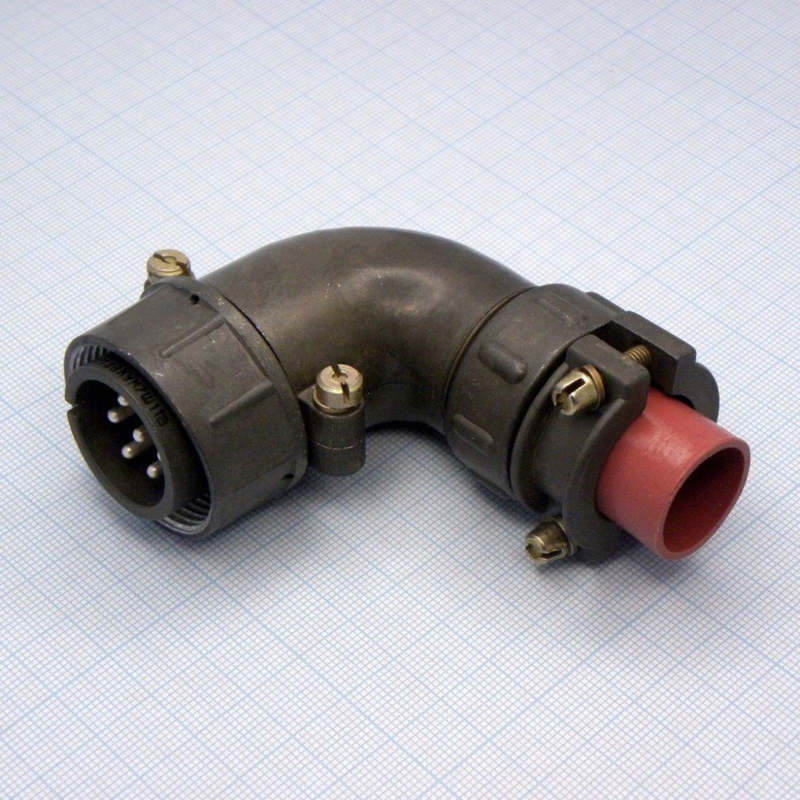

• Это кабельная розетка с угловым патрубком и резьбовым сочленением ; корпус выполнена из алюминиевого сплава с оксидным покрытием.

• Разъем относится к линейке диаметром условный размер 28 , имеет 7 контактов круглого сечения диаметром порядка 2,5 мм, контакты извлекаемые, с серебряным покрытием.

Назначение и применение

• Предназначен для объемного монтажа в электрических цепях постоянного и переменного тока, в том числе в условиях повышенных вибраций и ударов.

• Применяется в радиоэлектронных устройствах, промышленных установках и военной технике, где требуется надежное соединение при всеклиматическом исполнении и возможности многократного сочленения/расчленения.

Климатические и электрические параметры

• Рабочий диапазон температур примерно от −60 до +100 °C , относительная влажность до 98% при +20 °C, давление от порядка до Па (в зависимости от ТУ на конкретное исполнение).

• Максимальное рабочее напряжение порядка до 700–850 В (амплитудное), сопротивление изоляции в нормальных условиях не менее 1000 МОм , рабочий ток на контакт до примерно 35 А при контактах диаметром 2,5 мм.

Механическая надежность и ресурс

• Разъем рассчитан на минимальную наработку 1000 часов и не менее 500 циклов сочленения/расчленения ; заявленный срок сохраняемости до 15 лет при хранении в нормальных условиях.

• Обеспечивает устойчивость к синусоидальной вибрации, акустическим шумам и многократным механическим ударам, что характерно для серий 2РТТ.

Обозначение «5» в маркировке

• В маркировке «5» обычно указывает на вид приемки (например, ВП + ПЗ) по ТУ, то есть на категорию и уровень контроля качества при изготовлении (в отличие от более простых видов приемки).

• Это означает, что изделие проходит более строгий входной и послепоставочный контроль без изменения конструкции или электрических параметров самого разъема.

Мы можем дополнительно расшифровать структуру обозначения (2РТТ28КУН7Г11В) по буквенно‑цифровым позициям.
