2РТТ28КУН7Г11В «5» — это цилиндрический низкочастотный электрический соединитель (розетка кабельная) с угловым патрубком и гайкой для монтажа неэкранированного кабеля, предназначенный для надежного соединения в электрических цепях.

Основные характеристики

Он имеет 7 контактов диаметром 2,5 мм, максимальное рабочее напряжение до 850 В (амплитудное значение) и частоту до 3 МГц. Сопротивление контакта не превышает 1 мОм, токовая нагрузка на контакт — до 25 А, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Выдерживает вибрацию (1–5000 Гц, 30 g), удары и работает в диапазоне температур от -60 до +100 °C при влажности до 98%.

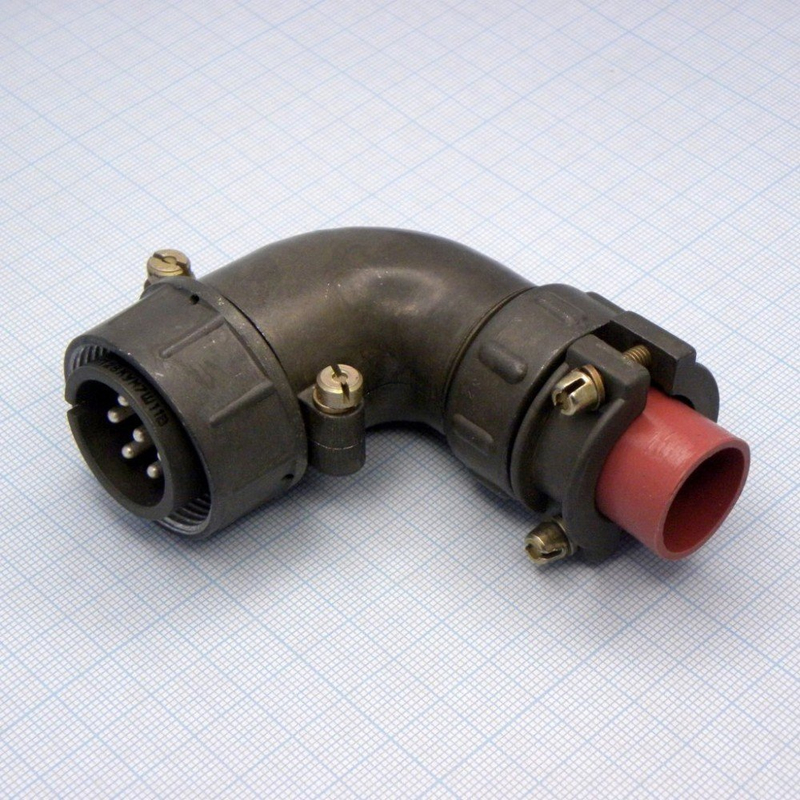

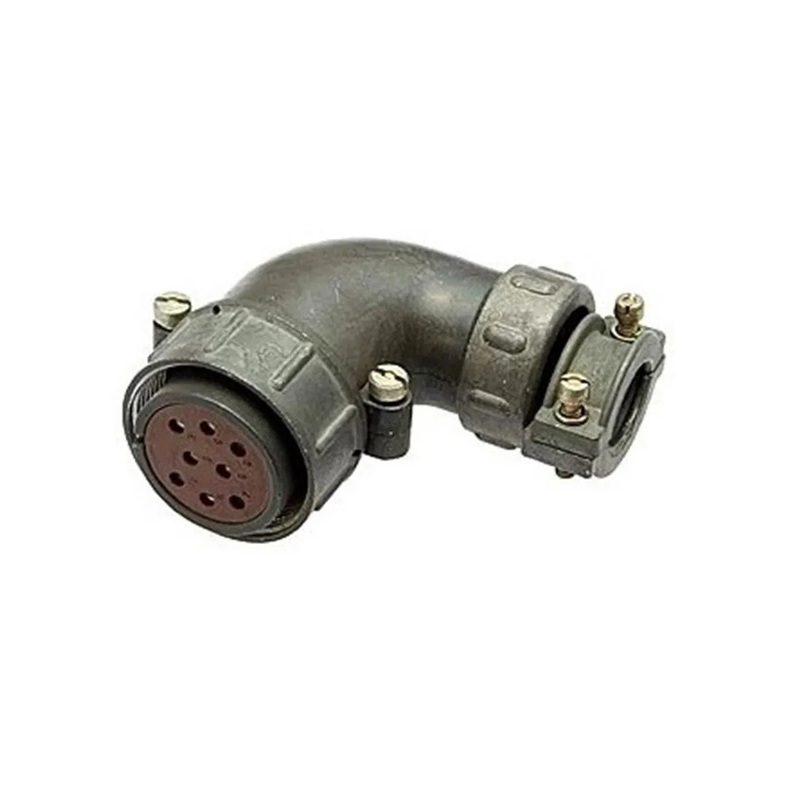

Изображение показывает типичный вид разъема 2РТТ28КУН7Г11В с контактами и патрубком.

Конструкция и монтаж

Корпус из алюминиевого сплава с оксидированием, резьбовое сочленение, одношпоночная поляризация, объемный монтаж пайкой. Размеры: диаметр 38,5 мм, длина 80 мм, высота 86 мм, шаг резьбы накидной гайки M33×1,5. Ресурс — 500 сочленений-расчленений, наработка 1000 ч, срок хранения 15 лет.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, в цепях постоянного и переменного тока. Маркировка «5» указывает на вид приемки (например, ВП, ПЗ по ТУ ГЕ0.364.120). Взаимосочетается с вилками типа 2РТТ28КУН7Ш11В или блочными розетками 2РТ-А, ШР.
