Назначение и область применения

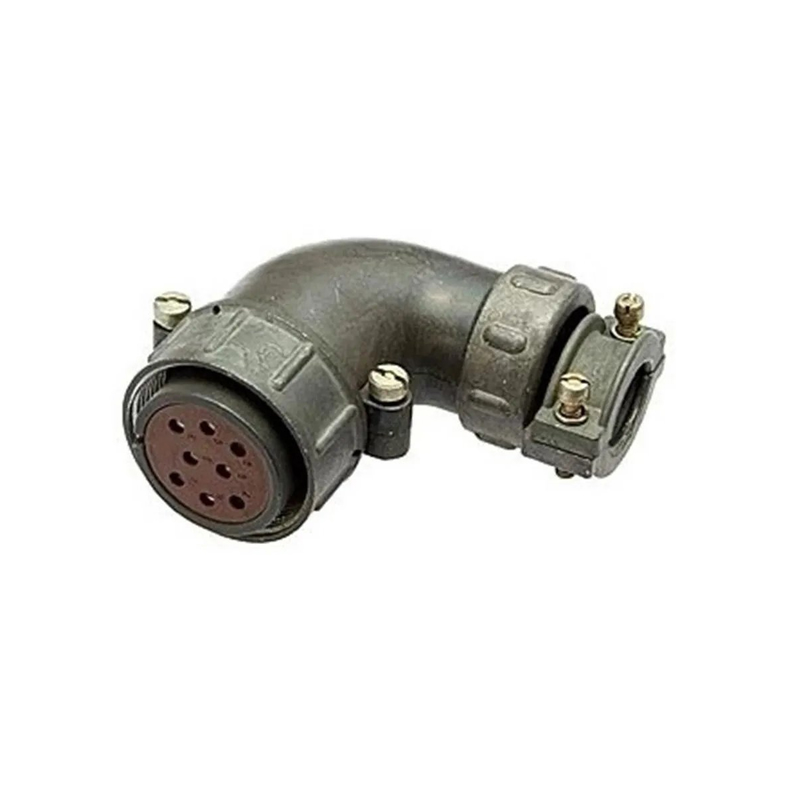

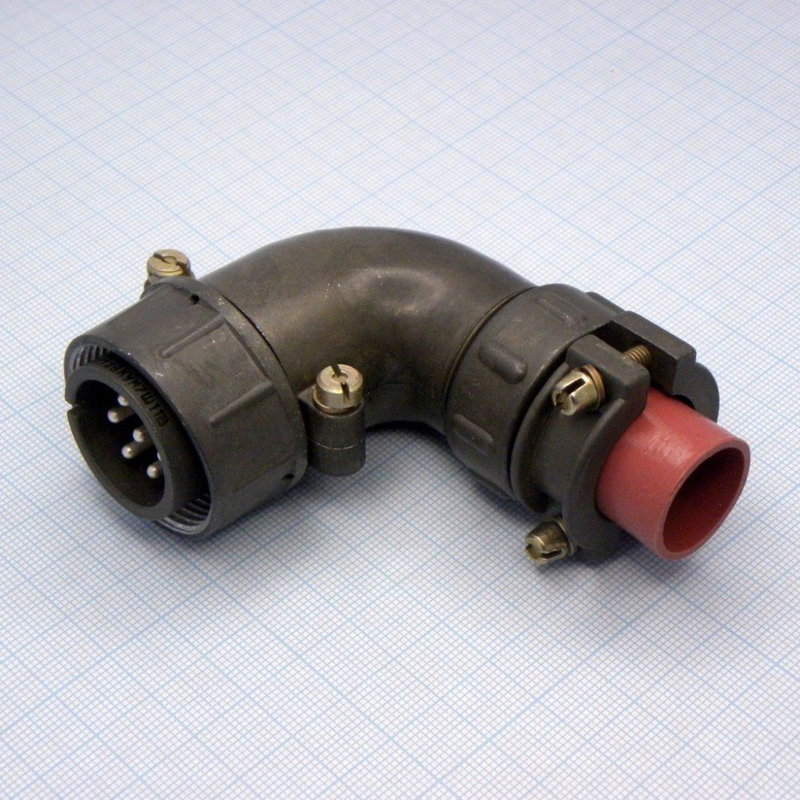

2РТТ28КУН7Г11В «5» — это низкочастотный цилиндрический электрический соединитель, выполненный в виде кабельной розетки объемного монтажа. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря резьбовой фиксации в сочлененном положении обеспечивается надежное механическое соединение и защита контактной группы от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Соединитель ориентирован на применение в промышленных и специальных системах, включая авиакосмическую технику и другое оборудование, предъявляющее повышенные требования к стабильности электрических параметров в широком диапазоне внешних воздействий. Всеклиматическое исполнение (климатическое исполнение В) позволяет эксплуатировать изделие в условиях значительных перепадов температур и повышенной влажности.

Приемка «5» соответствует виду «ВП, ПЗ» по нормам ГЕ0.364.120ТУ, что подтверждает пригодность соединителя для ответственных применений, где требуется документальное сопровождение качества и контроль каждой партии.

Основные технические характеристики

Конструктивно соединитель выполнен в корпусе условного размера 28 и оснащен 7 контактами диаметром 2,5 мм. Контакты предназначены для пайки проводов сечением от 0,15 до 2,5 мм². Максимальный ток на один контакт достигает 35 А, что обеспечивает уверенную передачу значительных электрических нагрузок без перегрева контактной группы.

Электрические параметры изделия включают следующие подтвержденные значения:

• Максимальное рабочее напряжение — 850 В.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих частот — до 3 МГц.
• Количество контактов — 7.
• Диаметр контактов — 2,5 мм.
• Сечение подключаемых проводов — 0,15–2,5 мм².
• Максимальный ток на контакт — до 35 А.

Корпус соединителя изготовлен из алюминиевого сплава с оксидированием, что обеспечивает защиту от коррозии и механических повреждений. Применена одношпоночная поляризация, исключающая неправильное сочленение ответных частей. Угловой патрубок с гайкой предназначен для монтажа неэкранированного кабеля и облегчает подвод проводников в ограниченном пространстве.

Условия эксплуатации и надежность

Изделие рассчитано на длительную работу в жестких условиях. Диапазон рабочих температур составляет от минус 60 до плюс 100 °C, что подтверждает всеклиматическую пригодность соединителя. Устройство выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 150 g, а также ударные воздействия с ускорением до 1000 g. Допускается эксплуатация при относительной влажности воздуха до 98% при температуре плюс 40 °C и при пониженном атмосферном давлении до 1,3·10⁻⁴ Па.

Показатели надежности и долговечности включают следующие подтвержденные значения:

• Ресурс — 1000 часов наработки.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Указанные параметры подтверждают способность соединителя сохранять работоспособность при интенсивной коммутации и длительном хранении, что особенно важно для резервируемого оборудования и систем с редкими циклами обслуживания.

Монтаж и особенности конструкции

Соединитель относится к устройствам объемного монтажа, что подразумевает непосредственную пайку проводников к контактным хвостовикам. Резьбовая фиксация обеспечивает стабильное усилие сочленения и исключает ослабление контакта под действием вибраций. Оксидированный алюминиевый корпус обладает малой массой и высокой теплопроводностью, способствуя отводу тепла от контактной группы при работе на максимальных токах.

Угловая конструкция патрубка позволяет отводить кабель перпендикулярно оси соединителя, что упрощает компоновку аппаратуры и снижает механические напряжения в месте заделки. Одношпоночная поляризация гарантирует однозначность взаимного расположения контактов при сочленении, предотвращая ошибки монтажа и повреждение цепей.

Соединитель не требует специального обслуживания в процессе эксплуатации — достаточно периодического визуального контроля состояния корпуса и резьбового соединения. Высокое сопротивление изоляции и стабильные электрические параметры в широком диапазоне температур делают 2РТТ28КУН7Г11В «5» надежным решением для стационарного и подвижного оборудования, работающего в условиях промышленных помех и климатических нагрузок.
