Назначение и область применения

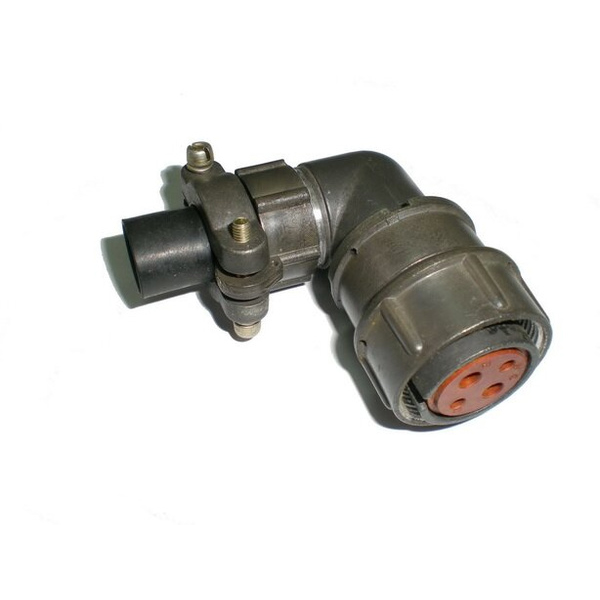

Низкочастотный цилиндрический кабельный соединитель 2РТТ28КУН4В представляет собой розетку типа 2РТТ с условным размером корпуса 28. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Соединитель рассчитан на применение в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение цепей в жёстких условиях эксплуатации, включая вибрацию, удары, низкое давление до 1,3×10⁻⁴ Па и повышенную влажность.

Конструкция предусматривает соединение с ответной вилкой посредством резьбовой фиксации, что обеспечивает устойчивость контакта при механических воздействиях. Монтаж изделия выполняется объёмной пайкой, что позволяет получить прочное и стабильное электрическое соединение.

Технические характеристики

Соединитель имеет четыре контакта с серебряным покрытием. В составе контактной группы обычно используются два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Электрическое сопротивление контактов составляет не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.

• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — до 25 А
• Максимальная токовая нагрузка на контакт диаметром 3,5 мм — до 50 А
• Общая токовая нагрузка — до 150 А
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия
• Сопротивление изоляции — не менее 5000 МОм
• Устойчивость к вибрации — диапазон частот от 1 до 5000 Гц с ускорением до 30 g
• Устойчивость к ударным воздействиям — до 1000 g
• Количество сочленений — 500 циклов
• Минимальная наработка — 1000 часов

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструктивных особенностях и исполнении:

• 2РТТ — тип соединителя, негерметичный, всеклиматический
• 28 — условный размер корпуса
• К — кабельный корпус
• У — угловой патрубок
• Н — гайка патрубка для неэкранированного кабеля
• 4Г — четыре контакта, обычно два диаметром 2,5 мм и два диаметром 3,5 мм
• 10 — шаг контактов или серия
• В — всеклиматическое исполнение

Конструктивные особенности и эксплуатационные свойства

Корпус соединителя выполнен в кабельном варианте с угловым патрубком, что облегчает подвод кабеля в условиях ограниченного пространства. Гайка патрубка рассчитана на установку с неэкранированным кабелем. Всеклиматическое исполнение обеспечивает стабильную работу изделия в широком диапазоне температур и при повышенной влажности.

Серебряное покрытие контактов способствует низкому переходному сопротивлению и надёжной проводимости. Резьбовая фиксация ответной части исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Соединитель выдерживает значительные механические воздействия, что подтверждается заявленными параметрами виброустойчивости и ударопрочности.

Совместимость и монтаж

Изделие соединяется с ответной вилкой, которая может быть приборной или кабельной. Фиксация осуществляется резьбовым соединением, обеспечивающим плотное прилегание контактных пар. Монтаж проводов производится методом объёмной пайки, что гарантирует долговременную стабильность электрического контакта и механическую прочность монтажных соединений. Соединитель предназначен для эксплуатации в составе аппаратуры, работающей в условиях воздействия вибрации, ударов, пониженного давления и повышенной влажности.
