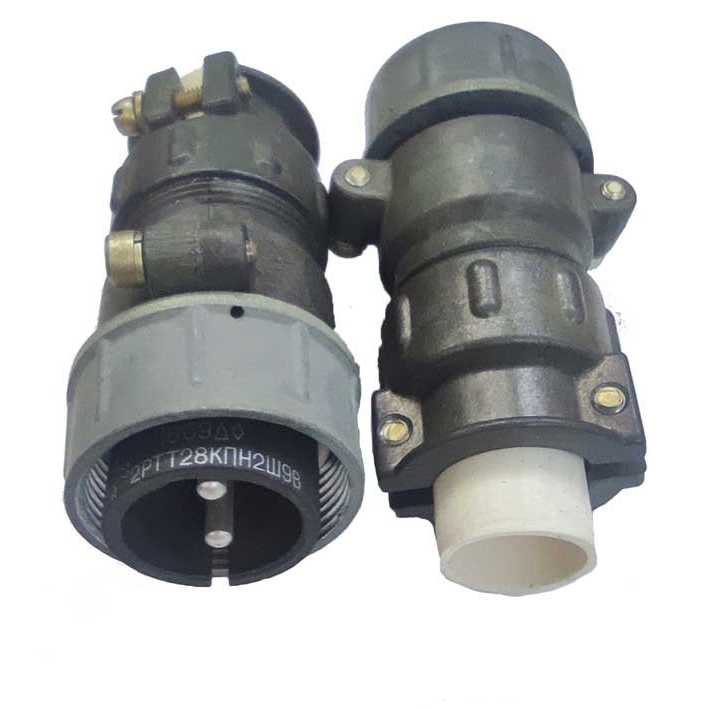

2РТТ28КУН2Ш9В 2015г «5» Элекон
Производитель: Элекон
Технические характеристики
Соединитель 2РТТ28КУН2Ш9В (маркировка «5» от производителя «Элекон») относится к серии цилиндрических низкочастотных соединителей 2РТТ, предназначенных для электрических цепей постоянного и переменного тока. Такие изделия используются, как правило, в радиоэлектронной аппаратуре и блоках, где требуются надежные неэкранированные соединения.

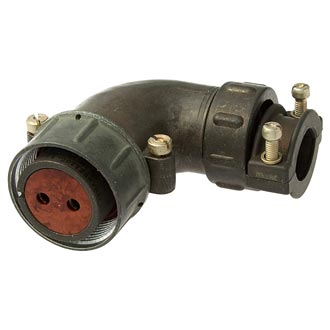

Это розеточный (гнездовой) низкочастотный цилиндрический соединитель с резьбовой фиксацией и прямыми патрубками, рассчитанный для двух проводников в цепях постоянного и переменного тока. Серия 2РТТ теплостойкая и тропикоустойчивая, применяется при повышенных температурных и климатических нагрузках.
Количество контактов — 2 штуки, тип контактов — гнезда (штырь используется в соответствующей вилке).
Условный размер корпуса — 28, что определяет внешний диаметр и типоразмер гнезда; сочетание контактов «9» задает взаимное расположение.
Корпус металлический, изолятор выполнен из карболита или аналогичного композиционного материала, что обеспечивает высокую механическую и тепловую стойкость.
Типовые соединители 2РТТ серии рассчитаны на амплитудное напряжение до примерно 700–850 В и работают в диапазоне рабочих температур от минус 60 до плюс 100 °C, что позволяет применять их в усложнённых климатических условиях. Сопротивление изоляции в нормальных условиях обычно не ниже нескольких тысяч мегаом, что гарантирует высокую электрическую надежность.
Такие соединители 2РТТ28КУН2Ш9В применяют в стационарных и мобильных блоках радиоэлектронной аппаратуры, испытательном оборудовании и вспомогательных устройствах, где требуется повторное разъединение кабелей без использования специальных герметичных разъединителей. Они совместимы по габаритам и сочленению с другими разъёмами серии 2РТТ и родственных серий (например, ШР, 2РТ‑А), что упрощает взаимозаменяемость в конструкциях.
Описание
2РТТ28КУН2Ш9В

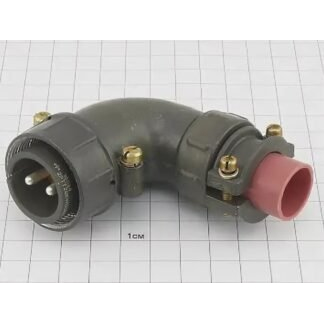

2РТТ28КУН2Ш9В: кабельная вилка для надежных электрических соединений
2РТТ28КУН2Ш9В — цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для создания надежных разъемных соединений в электрических цепях постоянного и переменного тока. Конструкция изделия рассчитана на эксплуатацию в условиях вибраций, ударных нагрузок и широкого диапазона температур, поэтому разъем востребован в промышленном оборудовании, системах автоматики, энергетике, транспорте и специальной технике.
Конструктивное исполнение 2РТТ28КУН2Ш9В
Маркировка 2РТТ28КУН2Ш9В указывает на конкретное исполнение цилиндрического разъема:
2РТТ — серия теплостойких пылебрызгозащищенных цилиндрических соединителей нормальных габаритов.
28 — условный размер корпуса.
К — кабельное исполнение корпуса.
У — угловой патрубок, удобный для организации кабельного ввода при ограниченном монтажном пространстве.
Н — исполнение для неэкранированного кабеля.
2Ш9 — контактная схема с двумя штыревыми контактами диаметром 3,5 мм.
В — всеклиматическое исполнение.
Изделие представляет собой кабельную вилку. Соединение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация помогает исключить неправильную стыковку при монтаже.
Ключевые характеристики
Для исполнения 2РТТ28КУН2Ш9В характерны следующие параметры:
| Параметр | Значение |
|---|---|
| Тип | Кабельная вилка цилиндрического соединителя |
| Количество контактов | 2 |
| Диаметр контактов | 3,5 мм |
| Покрытие контактов | Серебро |
| Монтаж проводников | Пайка |
| Максимальный ток на контакт | До 50 А |
| Суммарная токовая нагрузка | До 100 А |
| Рабочее напряжение | До 700 В |
| Амплитудное значение напряжения | До 850 В |
| Частота цепей | До 3 МГц |
| Рабочая температура | От −60 до +100 °C |
| Ресурс сочленений и расчленений | Не менее 500 |
| Минимальная наработка | Не менее 1000 часов |
Серебряное покрытие контактов способствует снижению переходного сопротивления. Для контактов диаметром 3,5 мм оно указывается на уровне не более 0,75 мОм, что важно для стабильной передачи питания и сигналов в силовых электрических цепях.
Где применяется разъем
Кабельная вилка 2РТТ28КУН2Ш9В может использоваться там, где необходимо обеспечить разъемное электрическое соединение с высокой механической надежностью:
в шкафах управления и системах промышленной автоматики;
в электрооборудовании машин, станков и производственных комплексов;
в измерительных системах и аппаратуре контроля;
в транспортных и энергетических установках;
в оборудовании, работающем при вибрации, ударах и перепадах температуры;
в электрических цепях постоянного, переменного и импульсного тока.
Всеклиматическое исполнение позволяет учитывать сложные условия эксплуатации, включая пониженные температуры, повышенную влажность и воздействие внешней среды в пределах требований технической документации.
Преимущества серии 2РТТ
Соединители серии 2РТТ ценятся за сочетание прочной металлической конструкции, резьбовой фиксации и устойчивости к механическим воздействиям. Для разъемов данной серии заявлена работоспособность при синусоидальной вибрации и значительных ударных нагрузках, а также ресурс не менее 500 циклов соединения и разъединения.
Угловой патрубок в исполнении КУН помогает аккуратно вывести неэкранированный кабель под углом, уменьшая изгиб кабельной линии непосредственно у корпуса соединителя. Это особенно удобно для плотной компоновки приборов и распределительных шкафов.
Важное при монтаже
Монтаж 2РТТ28КУН2Ш9В выполняется пайкой, поэтому качество подготовки проводников и соблюдение технологии пайки напрямую влияют на надежность контакта. Перед установкой важно проверить соответствие ответной части, контактной схемы, типа кабеля и условий окружающей среды проектным требованиям.
Для корректной эксплуатации также следует учитывать, что разъем относится к негерметичным соединителям: его применение должно соответствовать требуемой степени защиты оборудования и условиям размещения.
