2РТТ28КУН2Ш9В 2019г «1»
Технические характеристики
2РТТ28КУН2Ш9В

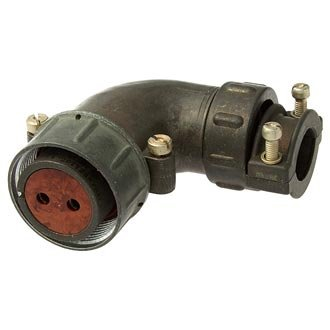

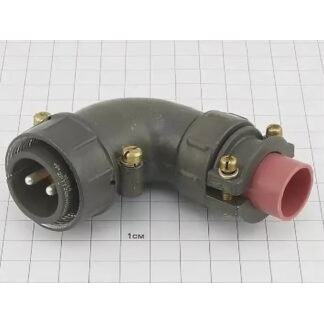

Соединитель 2РТТ28КУН2Ш9В — это цилиндрический низкочастотный разъём серии 2РТТ, выполненный в виде кабельной вилки углового исполнения, предназначен для соединения электрических цепей в радио‑ и электроаппаратуре общего назначения.
Назначение и область применения
Разъём 2РТТ28КУН2Ш9В используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он применяется в различных видах электро‑, радио‑ и контрольно‑измерительной аппаратуры, где требуются надёжные пылебрызгозащищённые соединения с возможностью многократного сочленения‑расчленения.
Расшифровка обозначения
2РТТ — тип разъёма: цилиндрический низкочастотный, пылебрызгозащищённый, теплостойкий.
28 — условный размер корпуса (габарит).
К — кабельное исполнение корпуса (кабельная вилка).
У — угловой патрубок (вход/вывод кабеля под углом).
Н — пылебрызгозащищённое исполнение.
2 — количество контактов (два контакта).
Ш — вилка (соединительная часть, которая вставляется в розетку).
9 — обозначение сочетания контактов (указание на тип контактов и их компоновку, для данного варианта — два контакта диаметром около 3,5 мм).
В — всеклиматическое исполнение (разъём рассчитан на работу в широком диапазоне климатических условий).
Основные технические параметры
Количество контактов — 2 шт., диаметр контактов около 3,5 мм.
Максимальная токовая нагрузка на один контакт — до 50 А, общая нагрузка на разъём — до 100 А.
Сопротивление контакта — не более 0,75 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Максимальное рабочее напряжение (амплитудное значение) — до 850 В, максимальная рабочая частота — до 3 МГц.
Климатические условия: рабочая температура от примерно −60 °C до +100 °C, всеклиматическое исполнение с повышенной влажностью и воздействием вибрации и ударов.
Описание
2РТТ28КУН2Ш9В
2РТТ28КУН2Ш9В: кабельная вилка для надежных электрических соединений
2РТТ28КУН2Ш9В — цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для создания надежных разъемных соединений в электрических цепях постоянного и переменного тока. Конструкция изделия рассчитана на эксплуатацию в условиях вибраций, ударных нагрузок и широкого диапазона температур, поэтому разъем востребован в промышленном оборудовании, системах автоматики, энергетике, транспорте и специальной технике.
Конструктивное исполнение 2РТТ28КУН2Ш9В
Маркировка 2РТТ28КУН2Ш9В указывает на конкретное исполнение цилиндрического разъема:
2РТТ — серия теплостойких пылебрызгозащищенных цилиндрических соединителей нормальных габаритов.
28 — условный размер корпуса.
К — кабельное исполнение корпуса.
У — угловой патрубок, удобный для организации кабельного ввода при ограниченном монтажном пространстве.
Н — исполнение для неэкранированного кабеля.
2Ш9 — контактная схема с двумя штыревыми контактами диаметром 3,5 мм.
В — всеклиматическое исполнение.
Изделие представляет собой кабельную вилку. Соединение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация помогает исключить неправильную стыковку при монтаже.
Ключевые характеристики
Для исполнения 2РТТ28КУН2Ш9В характерны следующие параметры:
| Параметр | Значение |
|---|---|
| Тип | Кабельная вилка цилиндрического соединителя |
| Количество контактов | 2 |
| Диаметр контактов | 3,5 мм |
| Покрытие контактов | Серебро |
| Монтаж проводников | Пайка |
| Максимальный ток на контакт | До 50 А |
| Суммарная токовая нагрузка | До 100 А |
| Рабочее напряжение | До 700 В |
| Амплитудное значение напряжения | До 850 В |
| Частота цепей | До 3 МГц |
| Рабочая температура | От −60 до +100 °C |
| Ресурс сочленений и расчленений | Не менее 500 |
| Минимальная наработка | Не менее 1000 часов |
Серебряное покрытие контактов способствует снижению переходного сопротивления. Для контактов диаметром 3,5 мм оно указывается на уровне не более 0,75 мОм, что важно для стабильной передачи питания и сигналов в силовых электрических цепях.
Где применяется разъем
Кабельная вилка 2РТТ28КУН2Ш9В может использоваться там, где необходимо обеспечить разъемное электрическое соединение с высокой механической надежностью:
в шкафах управления и системах промышленной автоматики;
в электрооборудовании машин, станков и производственных комплексов;
в измерительных системах и аппаратуре контроля;
в транспортных и энергетических установках;
в оборудовании, работающем при вибрации, ударах и перепадах температуры;
в электрических цепях постоянного, переменного и импульсного тока.
Всеклиматическое исполнение позволяет учитывать сложные условия эксплуатации, включая пониженные температуры, повышенную влажность и воздействие внешней среды в пределах требований технической документации.
Преимущества серии 2РТТ
Соединители серии 2РТТ ценятся за сочетание прочной металлической конструкции, резьбовой фиксации и устойчивости к механическим воздействиям. Для разъемов данной серии заявлена работоспособность при синусоидальной вибрации и значительных ударных нагрузках, а также ресурс не менее 500 циклов соединения и разъединения.
Угловой патрубок в исполнении КУН помогает аккуратно вывести неэкранированный кабель под углом, уменьшая изгиб кабельной линии непосредственно у корпуса соединителя. Это особенно удобно для плотной компоновки приборов и распределительных шкафов.
Важное при монтаже
Монтаж 2РТТ28КУН2Ш9В выполняется пайкой, поэтому качество подготовки проводников и соблюдение технологии пайки напрямую влияют на надежность контакта. Перед установкой важно проверить соответствие ответной части, контактной схемы, типа кабеля и условий окружающей среды проектным требованиям.
Для корректной эксплуатации также следует учитывать, что разъем относится к негерметичным соединителям: его применение должно соответствовать требуемой степени защиты оборудования и условиям размещения.
