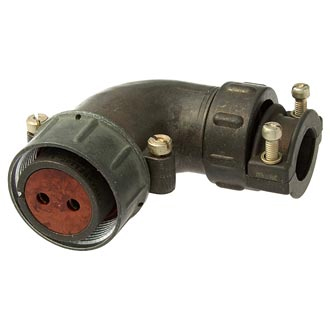

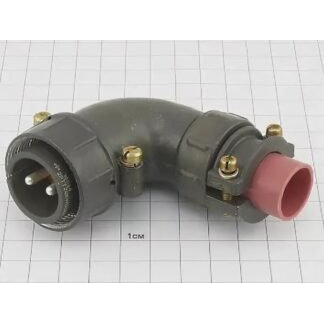

Назначение разъёма 2РТТ28КУН2Г9В

2РТТ28КУН2Г9В — цилиндрический низкочастотный электрический разъём производства завода «Элекон» серии «5». Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется стабильная коммутация при повышенных напряжениях и в широком диапазоне температур, включая всеклиматическое исполнение.

Артикул изделия — 50617. Категория — 2РТТ28. Приёмка — «5». Год выпуска — 2015.

Подтверждённые особенности конструкции

Соединитель имеет условный размер корпуса 28, два контакта штыревого типа (вилка) с диаметром 3,5 мм и сочетанием 9В. Максимальное рабочее напряжение достигает 850 В (амплитудное значение), сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.

Это приборная вилка с прямым патрубком для неэкранированного кабеля, пылебрызгозащищённая, с резьбовой фиксацией. Материал корпуса — металл, изолятора — карболит, контакты покрыты серебром, способ монтажа — объёмный на блок. Изделие не герметичное, но пригодно для всеклиматического исполнения.

• Тип: цилиндрический низкочастотный разъём серии «5».
• Условный размер корпуса: 28.
• Количество и тип контактов: 2 штыревых (вилка), диаметр 3,5 мм.
• Сочетание: 9В.
• Максимальное рабочее напряжение: до 850 В (амплитудное значение).
• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.
• Материал корпуса: металл; изолятора: карбит; покрытие контактов: серебро.
• Способ монтажа: объёмный на блок.
• Фиксация: резьбовая.
• Патрубок: прямой, для неэкранированного кабеля.
• Защита: пылебрызгозащищённый, не герметичный.

Условия эксплуатации и ресурс

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка — 1000 часов. Срок службы — 500 сочленений-расчленений. Сохраняемость — 15 лет. Разъём подходит для всеклиматического исполнения.

Применение

Разъём 2РТТ28КУН2Г9В применяется для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе приборов и блоков. Благодаря металлическому корпусу, серебряному покрытию контактов и резьбовой фиксации он обеспечивает надёжный электрический контакт при воздействии вибраций и в неблагоприятных климатических условиях.

Изделие устанавливается объёмным монтажом на блок. Прямой патрубок рассчитан на неэкранированный кабель. Пылебрызгозащищённое исполнение допускает эксплуатацию в среде с повышенной влажностью и пылью, однако герметичность не обеспечивается.
