Назначение соединителя 2РТТ28КУН2Г9В

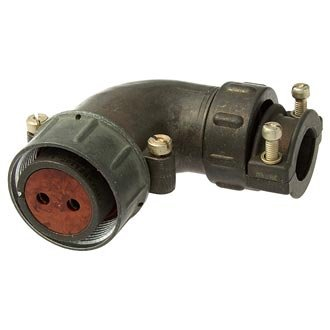

Цилиндрический низкочастотный соединитель 2РТТ28КУН2Г9В представляет собой кабельную угловую розетку с прямым патрубком. Изделие предназначено для работы в электрических цепях постоянного и переменного токов в электро- и радиоприборах, контрольно-измерительной технике, а также в системах автоматики, телекоммуникации и промышленного оборудования, требующих надежного электрического соединения в широком диапазоне условий эксплуатации, включая воздействие механических и климатических факторов.

Соединитель выпускается заводом «Элекон» по ТУ ГЕ0.364.120ТУ и относится к серии 2РТТ. Конструкция предусматривает угловой кабельный корпус, что позволяет эффективно использовать изделие в условиях ограниченного пространства и при необходимости отвода кабеля под углом относительно оси сочленения.

Расшифровка обозначения

Полное обозначение соединителя содержит информацию о его конструктивных особенностях и исполнении:

• 2РТТ — серия цилиндрических низкочастотных соединителей общего назначения;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — элемент обозначения, расшифровка которого не указана в доступных источниках;
• 2 — количество контактов;
• Г — розетка (гнездовая часть соединителя);
• 9 — сочетание контактов;
• В — всеклиматическое исполнение по ГОСТ РВ 20.39.414.1.

Подтверждённые технические характеристики

Соединитель 2РТТ28КУН2Г9В обладает следующими электрическими и механическими параметрами, подтверждёнными данными производителя:

• Тип соединителя: цилиндрический, низкочастотный, общего назначения;
• Количество контактов: 2;
• Тип контакта: розетка (гнездо);
• Тип корпуса: кабельный;
• Тип патрубка: угловой;
• Климатическое исполнение: В (всеклиматическое);
• Рабочее напряжение переменного тока — амплитудное значение до 700 В;
• Рабочее напряжение постоянного тока — до 1000 В;
• Рабочий ток на контакт — от 10 А до 25 А в зависимости от диаметра контактов;
• Сопротивление контактов — не более 2,5 мОм;
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• Повышенная относительная влажность — до 98 процентов при температуре до плюс 35 градусов Цельсия с конденсацией влаги;
• Атмосферное пониженное давление — до 1,33 на 10 в минус шестой степени Па;
• Вибрационные нагрузки — диапазон частот до 2000 Гц, ускорение до 200 метров на секунду в квадрате;
• Механические удары многократного действия — пиковое ударное ускорение до 1000 метров на секунду в квадрате;
• Механические удары одиночного действия — пиковое ударное ускорение до 5000 метров на секунду в квадрате;
• Количество циклов сочленения-расчленения — 500;
• Минимальная наработка — 10 000 часов;
• Срок сохраняемости — 15 лет.

Материалы изготовления

Корпус соединителя выполнен из алюминиевого сплава, часто с анодно-оксидным покрытием, что обеспечивает защиту от коррозии и механических повреждений. Контакты изготовлены из бронзы или латуни с износостойким покрытием, например серебром или золотом. Такое покрытие гарантирует низкое переходное сопротивление и стабильность электрического соединения на протяжении всего срока эксплуатации.

Применение

Благодаря всеклиматическому исполнению и высокой стойкости к механическим воздействиям, соединитель 2РТТ28КУН2Г9В применяется в аппаратуре, эксплуатируемой в жёстких условиях. Угловой кабельный корпус с прямым патрубком делает изделие удобным для монтажа в стеснённых пространствах, где требуется компактное размещение ответных частей и оптимальная трассировка кабеля.

Изделие пригодно для использования в составе радиоэлектронной аппаратуры, промышленных контроллеров, измерительных комплексов, телекоммуникационного оборудования и систем автоматики. Низкое сопротивление контактов и высокая изоляционная способность позволяют применять соединитель в цепях, чувствительных к качеству электрического соединения. Рабочие параметры по току и напряжению обеспечивают совместимость с широким кругом силовых и сигнальных цепей постоянного и переменного тока.

Показатели наработки и сохраняемости делают соединитель пригодным для долговременной эксплуатации в составе стационарного и подвижного оборудования, включая изделия, к которым предъявляются повышенные требования по надёжности и устойчивости к внешним воздействиям.
