Назначение соединителя 2РТТ28КУН2Г9В

Цилиндрический низкочастотный пылебрызгозащищённый соединитель 2РТТ28КУН2Г9В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к серии 2РТТ28 и представляет собой кабельную розетку с угловым патрубком, рассчитанную на подключение неэкранированного кабеля методом пайки. Конструкция имеет два контакта и резьбовое соединение, что обеспечивает надёжную фиксацию ответных частей и стабильность электрического контакта в условиях механических воздействий.

Соединитель применяется в блочной, стоечной и переносной аппаратуре, где требуется разъёмное соединение с защитой от пыли и брызг. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне внешних условий, включая работу при пониженном атмосферном давлении. Диаметр корпуса 28 мм определяет совместимость с ответными частями соответствующего типоразмера серии 2РТТ.

Технические и электрические характеристики

Электрические параметры соединителя обеспечивают его применение в низкочастотных цепях с номинальной частотой до 3000 Гц при максимальном рабочем напряжении до 700 В. Амплитудное значение напряжения может достигать 850 В. Сопротивление изоляции составляет не менее 1000 МОм, что гарантирует малые токи утечки и высокую помехозащищённость соединения. Покрытие контактов серебром снижает переходное сопротивление и повышает коррозионную стойкость контактных пар.

Серия 2РТТ рассчитана на работу в цепях переменного тока частотой до 3 МГц и в цепях постоянного тока. Резьбовое соединение корпусных элементов защищает внутренние контакты от случайного расчленения при вибрациях и ударах, а пылебрызгозащищённое исполнение предотвращает попадание загрязнений и водяных брызг внутрь соединителя.

Механическая стойкость и эксплуатационные показатели

Соединитель выдерживает значительные механические нагрузки, что подтверждается следующими параметрами:

• вибрационные воздействия в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате;
• одиночные удары с ускорением до 10000 метров на секунду в квадрате;
• многократные удары с ускорением до 1500 метров на секунду в квадрате;
• линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Минимальная наработка изделия составляет 1000 часов, а допустимое число соединений-расчленений — не менее 500 циклов. Срок сохраняемости заявлен в пределах от 15 до 20 лет, что позволяет использовать соединитель в аппаратуре с длительным сроком службы и в составе запасных частей для ремонта и технического обслуживания.

Климатические условия эксплуатации

Соединитель 2РТТ28КУН2Г9В сохраняет работоспособность в широком интервале температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременная смена температур с нагревом до плюс 180 градусов Цельсия. Изделие пригодно для работы при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени паскаля, что соответствует условиям разреженной атмосферы на больших высотах и в вакуумных камерах.

Сочетание всеклиматического исполнения, стойкости к пыли и брызгам, а также устойчивости к механическим воздействиям делает данный соединитель подходящим для аппаратуры, эксплуатируемой в полевых условиях, на транспортных средствах и в промышленном оборудовании. Исполнение с угловым патрубком упрощает монтаж кабеля в ограниченном пространстве и снижает механические напряжения в месте ввода.

Конструктивные особенности и монтаж

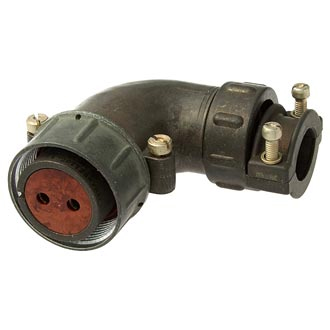

Кабельная розетка 2РТТ28КУН2Г9В оснащена угловым патрубком для ввода неэкранированного кабеля. Подключение жил выполняется пайкой, что обеспечивает надёжный и долговечный контакт, не требующий специального обжимного инструмента. Корпус диаметром 28 мм и резьбовое соединение обеспечивают совместимость с кабельными и приборными вилками серии 2РТТ того же типоразмера.

Артикул изделия — 5809. Соединитель относится к категории 2РТТ28. Благодаря двум контактам и серебряному покрытию контактных поверхностей розетка подходит для передачи сигналов и питания в низкочастотных трактах, измерительных цепях и цепях управления. Отсутствие экранирования кабельного ввода не ограничивает применение изделия в системах, где не требуется защита от высокочастотных помех через кабель.
