Назначение соединителя

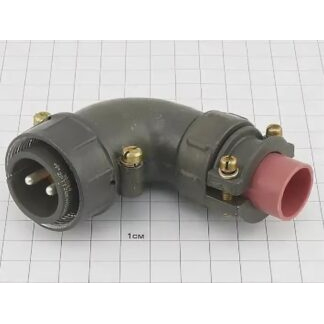

2РТТ28КУН1Ш8В «5» — низкочастотный цилиндрический соединитель российского производителя «Элекон», входящий в серию 2РТТ. Он предназначен для работы в электрических цепях постоянного и переменного тока, в том числе в радиоэлектронной аппаратуре и промышленном оборудовании.

Основное назначение — обеспечение надёжного и разъёмного электрического соединения между кабелями, блоками и панелями. Соединитель применяется там, где требуется периодическое сочленение и расчленение цепи без нарушения работоспособности аппаратуры.

Конструктивные особенности

Разъём относится к пылебрызгозащищённым цилиндрическим соединителям с резьбовой фиксацией «в мёртвый ход». Такая фиксация исключает самопроизвольное расчленение под воздействием вибраций и механических нагрузок.

Маркировка «Ш8В» указывает, что разъём имеет штыревые контакты (вилка-штырь) и относится к определённому сочетанию контактных групп в серии 2РТТ. Сочленение контактов «штырь» и «гнездо» обеспечивает стабильный электрический контакт.

Корпус, как правило, выполнен из металла, а изолятор — из термостойких материалов. Это обеспечивает механическую прочность, устойчивость к температурным перепадам и хорошую электрическую изоляцию в нормальных климатических условиях.

Технические характеристики и условия эксплуатации

Рабочее напряжение и максимальный ток соответствуют типовым параметрам серии 2РТТ: напряжение до сотен вольт (амплитудное значение), высокое сопротивление изоляции (единицы и более гигаом) и низкое сопротивление контактов.

• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C.
• Частотный диапазон — до нескольких мегагерц.
• Стойкость к многократным сочленениям и расчленениям — порядка нескольких сотен циклов.
• Сохранение работоспособности в течение длительного срока сохраняемости.

Указанный диапазон температур позволяет применять соединители в условиях умеренного и тропического климата, а также в ряде промышленных режимов.

Применение

Соединители серии 2РТТ подходят для монтажа на блоках, панелях или в составе кабельных сборок. Они используются в условиях воздействия пыли, влаги и вибраций, где требуется надёжное разъёмное соединение без перегрузок по току и напряжению.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества. Год выпуска — 2015.
