Назначение изделия

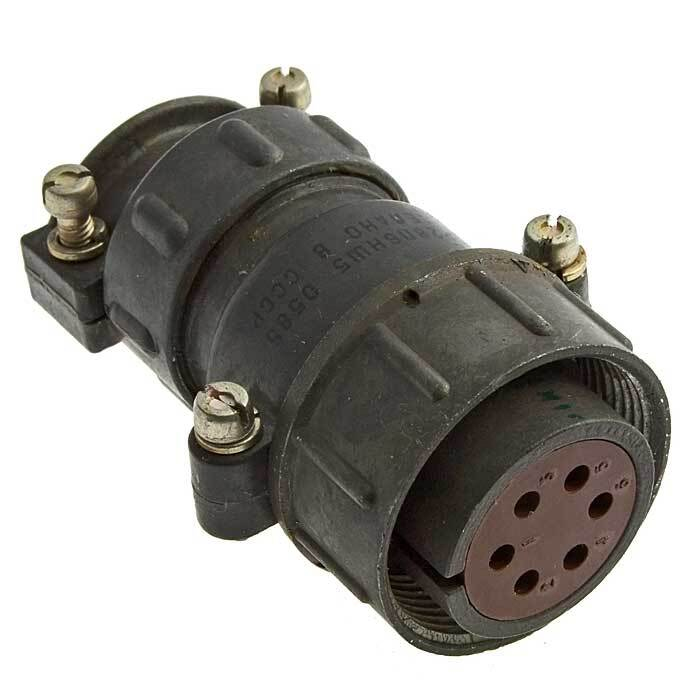

Низкочастотный цилиндрический соединитель 2РТТ28КУН1Г8В «ОТК» предназначен для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, эксплуатируемой в различных климатических зонах. Изделие относится к серии негерметичных теплостойких соединителей 2РТТ и рассчитано на применение в промышленной электронике, где предъявляются повышенные требования к устойчивости при вибрационных нагрузках и перепадах внешних условий.

Конструктивное исполнение кабельного корпуса с угловым патрубком позволяет выполнять монтаж в условиях ограниченного пространства и обеспечивает удобный вывод кабеля под углом относительно оси сочленения. Всеклиматическое исполнение подтверждает возможность эксплуатации соединителя в широком диапазоне температур и атмосферных воздействий.

Расшифровка обозначения

• 2РТТ — тип негерметичного теплостойкого соединителя серии 2РТТ.
• 28 — условный размер корпуса в миллиметрах.
• К — кабельный корпус.
• У — угловой патрубок.
• Н — вид контактов или компоновки.
• 1Г8 — 1 группа контактов, диаметр 8 мм; точное число контактов в обозначении не указано.
• В — всеклиматическое исполнение.

Модификация 2015 года с индексом «5» указывает на конкретный год выпуска и исполнение, включая особенности приёмки или серии. Приёмка «ОТК» подтверждает прохождение изделием контроля качества в соответствии с техническими условиями ТУ ГЕ0.364.120ТУ.

Технические характеристики серии 2РТТ

Соединители серии 2РТТ рассчитаны на ток до 200 А на контакт и напряжение до 850 В амплитудного значения. Диапазон рабочих частот достигает 3 МГц. Рабочая температура составляет от минус 60 до плюс 100 градусов Цельсия, что подтверждает теплостойкость и пригодность для эксплуатации в холодных климатических условиях.

Срок службы изделий серии составляет 15 лет, наработка — 1000 часов. Завод «Элекон» выпускает соединители данной серии в различных типоконструкциях, предназначенных для объёмного монтажа пайкой. Это обеспечивает надёжное электрическое соединение и механическую фиксацию проводников внутри корпуса разъёма.

Применение

Соединитель 2РТТ28КУН1Г8В «ОТК» применяется в составе электротехнических и радиоэлектронных устройств промышленного назначения. Кабельное исполнение с угловым патрубком подходит для монтажа в шкафах, стойках, блоках питания и распределительных устройствах, где требуется стабильное контактное соединение при механических воздействиях.

Благодаря всеклиматическому исполнению и теплостойкости изделие может использоваться в аппаратуре, работающей в неотапливаемых помещениях, на открытых площадках и в транспортных средствах. Соответствие техническим условиям ТУ ГЕ0.364.120ТУ гарантирует совместимость с ответными частями серии 2РТТ и соблюдение заявленных электрических и механических параметров.
