Назначение соединителя 2РТТ28КУН1Г8В

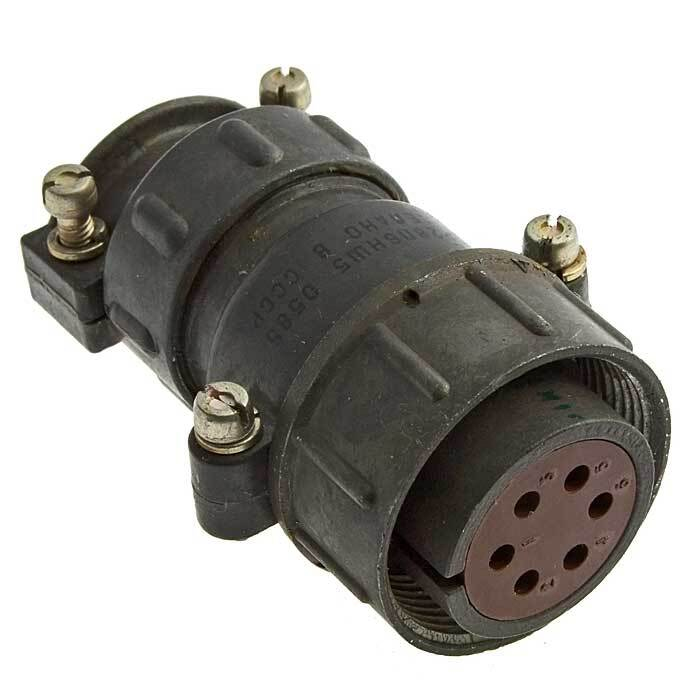

2РТТ28КУН1Г8В — цилиндрический низкочастотный электрический соединитель производства завода «Элекон», относящийся к серии «5». Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Соединитель применяется для объёмного монтажа в приборах и обеспечивает герметичное подключение кабелей без экрана.

Подтверждённые технические особенности

• Условный размер корпуса — 28 мм.
• Корпус пылебрызгозащищённого исполнения.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.
• Минимальная наработка — 1000 часов при 500 циклах сочленения-расчленения.
• Срок сохраняемости — до 15 лет.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Приёмка — «5».
• Год выпуска — 2015.

Расшифровка обозначения

Модель 2РТТ28КУН1Г8В относится к разъёмам с контактами штыревого или гнёздного типа. Обозначение расшифровывается следующим образом: К — корпусная часть, УН — унифицированный, 1Г — одна группа, 8В — сочетание контактов.

Совместимость и нормативная база

Соединитель соответствует техническим условиям ТУ ГЕ0.364.120 и является взаимосочленяемым с сериями ШР и 2РТ-А. Такая совместимость позволяет применять изделие в составе уже существующих систем и при замене вышедших из строя разъёмов без переработки посадочных мест.

Области применения

Благодаря пылебрызгозащищённому корпусу, широкому температурному диапазону и высокому сопротивлению изоляции соединитель 2РТТ28КУН1Г8В используется в авиации, судостроении и промышленных системах. Изделие востребовано там, где требуется герметичное подключение кабелей без экрана, устойчивое к вибрациям, перепадам температуры и воздействию влаги и пыли.

Категория поставки 2РТТ28, артикул 50615, производитель — завод «Элекон». Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным областям применения.
