Назначение изделия

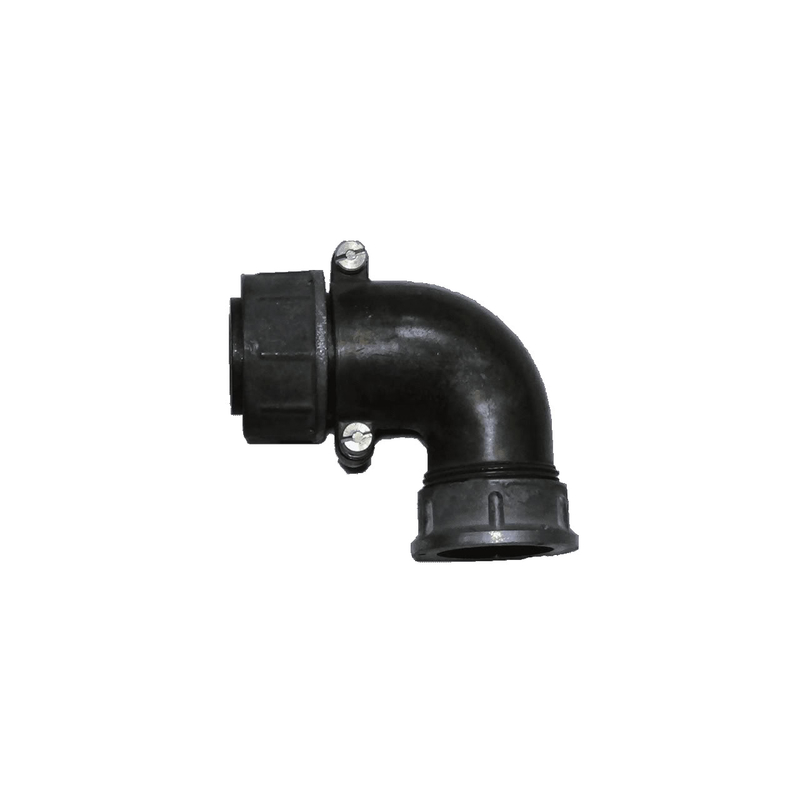

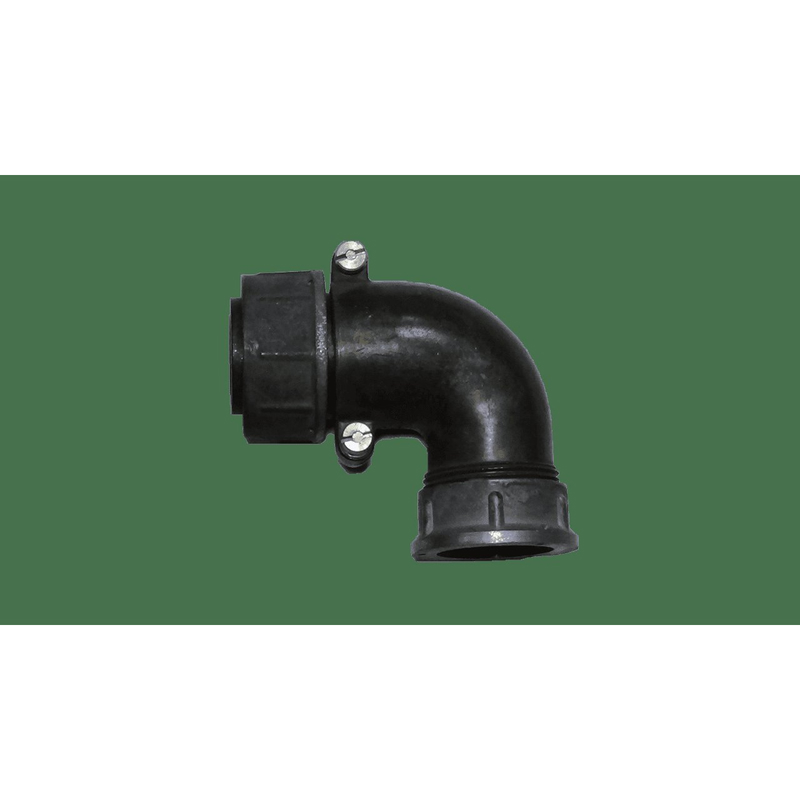

Кабельная розетка цилиндрического соединителя 2РТТ28КУЭ7В «ОТК» относится к серии 2РТТ и предназначена для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется как разъём общего назначения в цепях переменного и постоянного тока, обеспечивая надёжное коммутирование электрических линий в составе кабельных сборок. Приёмка «ОТК» подтверждает, что каждый экземпляр прошёл контроль отдела технического контроля предприятия-изготовителя и соответствует установленным требованиям конструкторской документации.

Соединитель рассчитан на эксплуатацию в составе стационарного и переносного оборудования, где требуется разъёмное контактное соединение с высокой механической прочностью и устойчивостью к внешним воздействующим факторам. Конструкция с резьбовым сочленением исключает самопроизвольное рассоединение при вибрации и ударах, что особенно важно для аппаратуры ответственного применения.

Расшифровка обозначения и конструктивные особенности

Условное обозначение 2РТТ28КУЭ7В раскрывает ключевые конструктивные признаки соединителя:

• условный размер корпуса — 28;
• кабельный корпус — КУ;
• угловой патрубок — УЭ;
• 7 контактов диаметром 2,5 мм — 7Г11;
• всеклиматическое исполнение — В.

Монтаж проводников осуществляется пайкой, что обеспечивает стабильное переходное сопротивление в течение всего срока службы. Покрытие контактов — серебро, которое характеризуется высокой электропроводностью и стойкостью к окислению. Корпус изделия выполнен пылебрызгозащищённым, однако не является герметичным, поэтому установка соединителя во влагозащищённые оболочки или кожухи должна производиться с учётом условий эксплуатации.

Угловое исполнение патрубка позволяет экономить монтажное пространство и упрощает прокладку кабеля в стеснённых условиях, характерных для шкафов, стоек и отсеков радиоэлектронной аппаратуры.

Электрические характеристики

Изделие рассчитано на работу при максимальном рабочем напряжении до 700 В, амплитудное значение достигает 850 В. Допустимый ток на один контакт составляет до 25 А, при этом суммарный ток по всем контактам может достигать 175 А. Такая нагрузочная способность позволяет применять розетку в силовых цепях и цепях питания узлов аппаратуры.

• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 1000–5000 МОм;
• рабочая частота — до 3 МГц.

Низкое сопротивление контакта минимизирует нагрев разъёмного соединения и потери напряжения, а высокое сопротивление изоляции гарантирует отсутствие паразитных утечек между цепями.

Механические и климатические параметры

Соединитель 2РТТ28КУЭ7В «ОТК» сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 100 м/с² (10g). Изделие выдерживает одиночные удары с ускорением до 10000 м/с² (1000g) и многократные удары с ускорением до 1500 м/с² (150g), что подтверждает пригодность для аппаратуры, подверженной значительным механическим нагрузкам.

Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия, допускается кратковременный нагрев до плюс 180 градусов Цельсия. Соединитель работоспособен при пониженном атмосферном давлении до 1,3×10⁻⁴ Па, что позволяет применять его в бортовой аппаратуре и оборудовании для высотных условий.

Надёжность и срок службы

• минимальная наработка — 1000 часов;
• число сочленений-расчленений — 500 циклов;
• срок хранения — 15 лет.

Указанные показатели подтверждены приёмо-сдаточными и периодическими испытаниями в рамках приёмки «ОТК». Год выпуска — 2011. Изделие пригодно для длительного хранения без потери эксплуатационных свойств при соблюдении условий консервации и упаковки, предусмотренных нормативной документацией.
