Назначение и область применения

2РТТ28КУЭ7Г11В2РТТ28КУЭ7Г11В представляет собой кабельную розетку цилиндрического разъёма серии 2РТТ, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется в качестве соединителя общего назначения в электрических цепях переменного и постоянного тока. Благодаря пылебрызгозащищённому корпусу с резьбовым соединением разъём подходит для эксплуатации в условиях, требующих надёжной фиксации и защиты контактной группы от внешних воздействий.

Монтаж кабельной части выполняется методом пайки, что обеспечивает стабильное электрическое соединение и удобство при сборке и ремонте оборудования. Всеклиматическое исполнение позволяет применять изделие в различных отраслях промышленности, включая приборостроение, связь и автоматизированные системы управления.

Конструктивные особенности

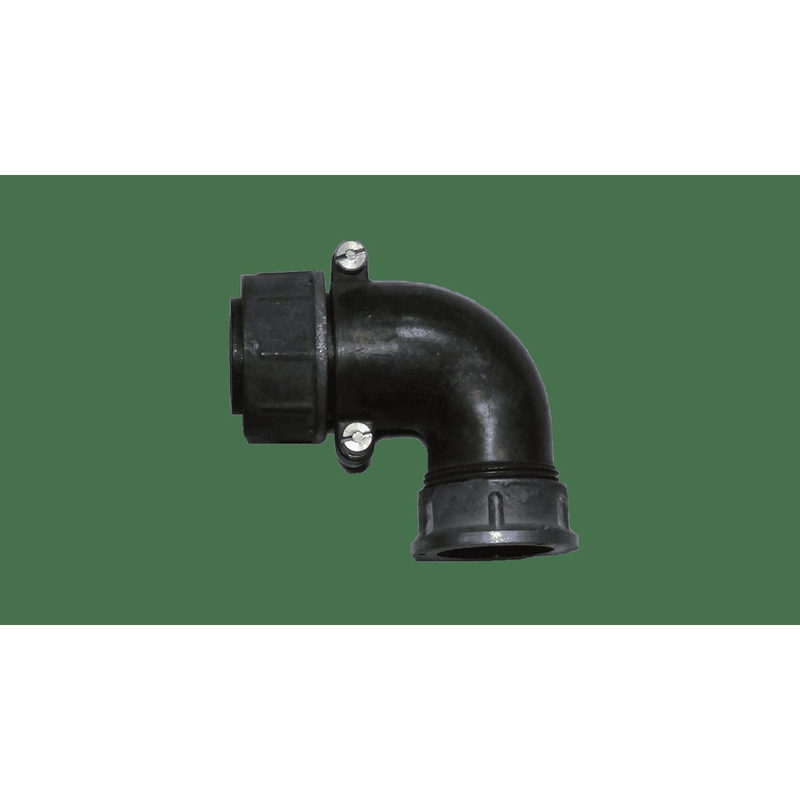

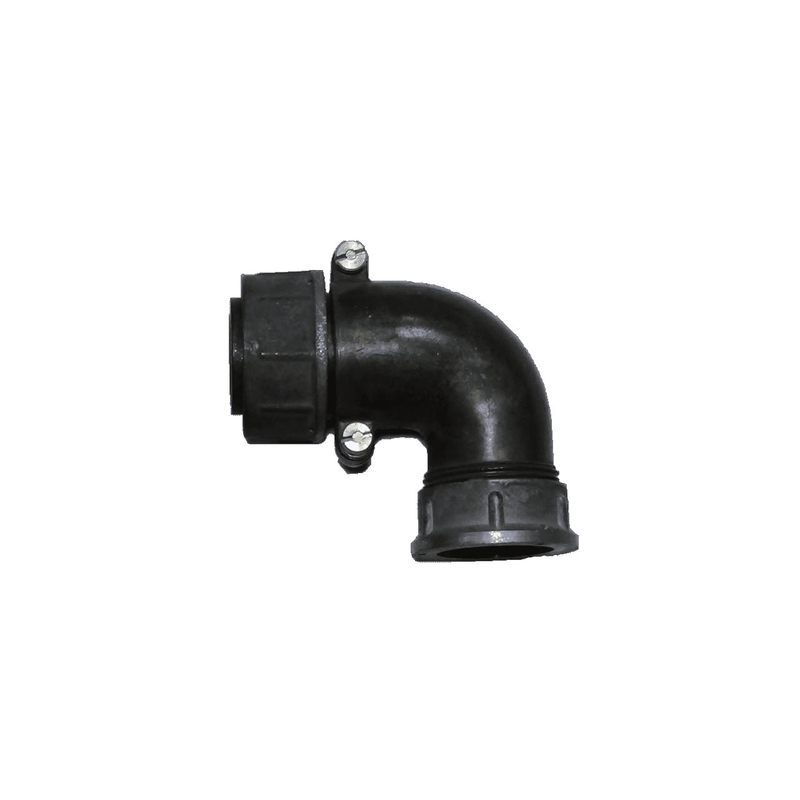

Разъём состоит из кабельной части с угловым патрубком, обозначаемым индексом КУЭ. Такая конфигурация позволяет отводить кабель под углом относительно оси соединителя, что удобно при компоновке аппаратуры с ограниченным пространством. Контактная группа включает 7 контактов диаметром 2,5 мм с серебряным покрытием. Серебряное покрытие снижает переходное сопротивление и повышает коррозионную стойкость контактов.

Условный размер корпуса составляет 28, что определяет габаритные и присоединительные параметры разъёма. Исполнение всеклиматическое (В) расширяет температурный диапазон применения и устойчивость к воздействию внешней среды. Резьбовое соединение обеспечивает механическую прочность и исключает самопроизвольное разъединение при вибрационных нагрузках.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — до 700 В (амплитудное значение 850 В)
• Ток на один контакт — 25 А
• Общий ток по всем контактам — 175 А
• Сопротивление контакта — не более 1 мОм
• Сопротивление изоляции — не менее 1000–5000 МОм

Высокие показатели сопротивления изоляции и низкое переходное сопротивление гарантируют стабильность передачи сигналов и минимизацию потерь даже при длительной эксплуатации.

Механические свойства

• Устойчивость к вибрации в диапазоне частот от 1 до 1000 Гц с ускорением 100 м/с²
• Ударная прочность — до 10000 м/с²
• Наработка — минимум 1000 часов при 500 соединениях

Механическая прочность и виброустойчивость позволяют использовать разъём в подвижных и стационарных установках, подверженных ударным и вибрационным нагрузкам.

Климатические условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 100 °С
• Устойчивость к смене температур — до плюс 180 °С
• Работа при пониженном давлении — 1,3×10⁻⁴ Па
• Срок сохраняемости — 15 лет

Широкий температурный диапазон и стойкость к перепадам температур подтверждают пригодность изделия для ответственных применений в сложных климатических условиях, включая высотную аппаратуру и технику специального назначения.

Применение и монтаж

Кабельная розетка 2РТТ28КУЭ7В устанавливается на кабель и соединяется с приборной вилкой соответствующего типоразмера серии 2РТТ. Пайка проводников к контактам выполняется с учётом допустимого тока на каждый контакт, не превышающего 25 А. При монтаже следует учитывать полярность и схему распайки, соответствующую конкретному устройству.

Изделие ориентировано на производителей радиоэлектронного оборудования, ремонтные предприятия и разработчиков систем, где требуется надёжное разъёмное соединение цепей питания и сигналов. Угловой патрубок снижает механическую нагрузку на кабель и упрощает трассировку проводки внутри корпусов приборов.
