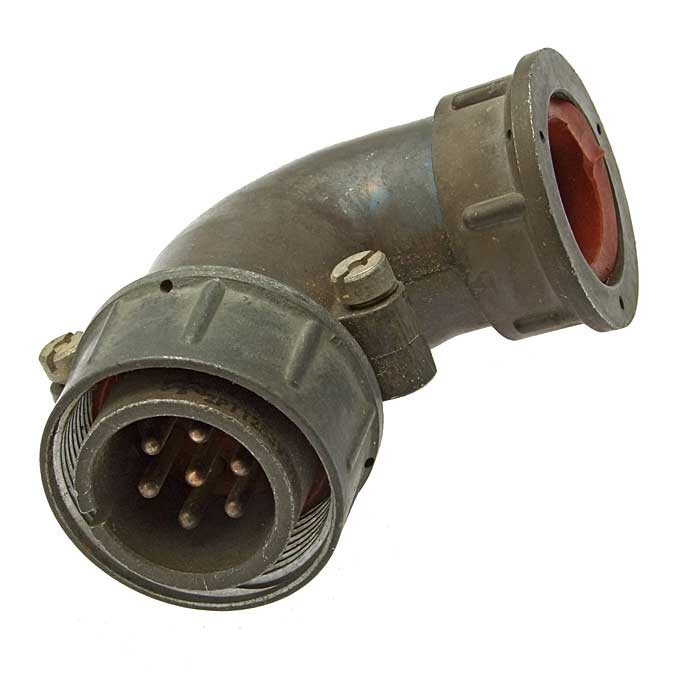

2РТТ28КУЭ7Ш41В

Цена:

2200 ₽

Технические характеристики

2РТТ28КУЭ7Ш41В

2РТТ28КУЭ7Ш41В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Это теплостойкий, пылевлагозащищенный разъем с угловым патрубком и гайкой для экранированного кабеля, условным размером корпуса 28 и 7 контактами диаметром 1,5 мм для пайки проводов. +2
Максимальное рабочее напряжение — до 700 В (амплитудное), номинальная частота — до 3 кГц, сопротивление контактов — не более 2,5 мОм. +2
Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Условия эксплуатации

Разъем выдерживает синусоидальную вибрацию на частотах 1–10000 Гц с ускорением до 100 м/с² (10 g), механические удары до 10000 м/с² (1000 g) и линейное ускорение до 2000 м/с² (200 g). +1
Работает при температурах от -60 до +100 °C (смена температур до +180 °C), а также при пониженном давлении до 1,3×10⁻⁴ Па. +1
Минимальная наработка — 1000 часов, число сочленений-расчленений — не менее 500, срок сохраняемости — 15–20 лет.

Расшифровка обозначения

2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов; 28 — размер корпуса; КУЭ — кабельный с угловым патрубком для экранированного кабеля; 7 — число контактов; Ш41 — тип конструкции; В — всеклиматическое исполнение.

Описание

Назначение соединителя 2РТТ28КУЭ7Ш41В

Кабельная вилка 2РТТ28КУЭ7Ш41В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТТ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Разъем обеспечивает разъемное соединение кабельных линий с ответными блочными или приборными частями, сохраняя стабильность контакта в условиях механических и климатических воздействий.

Изделие ориентировано на применение в аппаратуре, эксплуатируемой в стационарных и подвижных объектах, включая оборудование, работающее в условиях вибрации, ударных нагрузок и перепадов температур. Конструкция с угловым патрубком и гайкой для экранированного кабеля позволяет выполнять монтаж в ограниченном пространстве и обеспечивает дополнительную защиту места ввода кабеля от механических повреждений.

Конструктивные особенности и подтвержденные характеристики

Соединитель выполнен в металлическом цилиндрическом корпусе условного размера 28. В состав изолятора входят 7 контактов диаметром 1,5 мм, рассчитанных на пайку проводов. Контакты расположены по круговой схеме, что обеспечивает равномерное распределение механической нагрузки при сочленении и расчленении.

Корпус имеет пылевлагозащищенное исполнение и относится к теплостойкой категории. Кабельный ввод выполнен в виде углового патрубка, дополненного гайкой, предназначенной для фиксации экранированного кабеля. Такое исполнение снижает натяжение проводников в зоне пайки и защищает внутренние соединения от попадания пыли и брызг.

Подтвержденные электрические параметры:

Максимальное рабочее напряжение — до 700 В амплитудного значения;
Номинальная частота — до 3 кГц;
Сопротивление электрических контактов — не более 2,5 мОм;
Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Условия эксплуатации и стойкость к внешним воздействиям

Разъем сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, что соответствует 10 g. Изделие выдерживает многократные механические удары с ускорением до 10000 метров на секунду в квадрате, то есть до 1000 g, а также линейное ускорение до 2000 метров на секунду в квадрате, что составляет 200 g.

Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременная смена температур с верхним значением до плюс 180 градусов Цельсия. Соединитель сохраняет параметры при пониженном атмосферном давлении до 1,3 на десять в минус четвертой степени паскаля.

Установленные показатели надежности:

Минимальная наработка — 1000 часов;
Число сочленений-расчленений — не менее 500 циклов;
Срок сохраняемости — от 15 до 20 лет.

Расшифровка обозначения и применение

Маркировка 2РТТ28КУЭ7Ш41В содержит полную информацию о конструктивном исполнении изделия:

2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
28 — условный размер корпуса;
КУЭ — кабельная часть с угловым патрубком для экранированного кабеля;
7 — число контактов;
Ш41 — тип конструкции;
В — всеклиматическое исполнение.

Соединитель применяется в блоках питания, измерительных приборах, системах связи, промышленной автоматике и радиоэлектронном оборудовании, где требуется надежная коммутация цепей с экранированными кабелями. Угловая конструкция особенно востребована при монтаже в шкафах, стойках и корпусах с ограниченным внутренним пространством.
