Назначение изделия

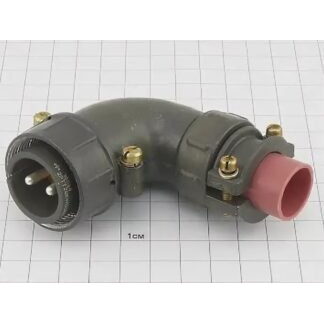

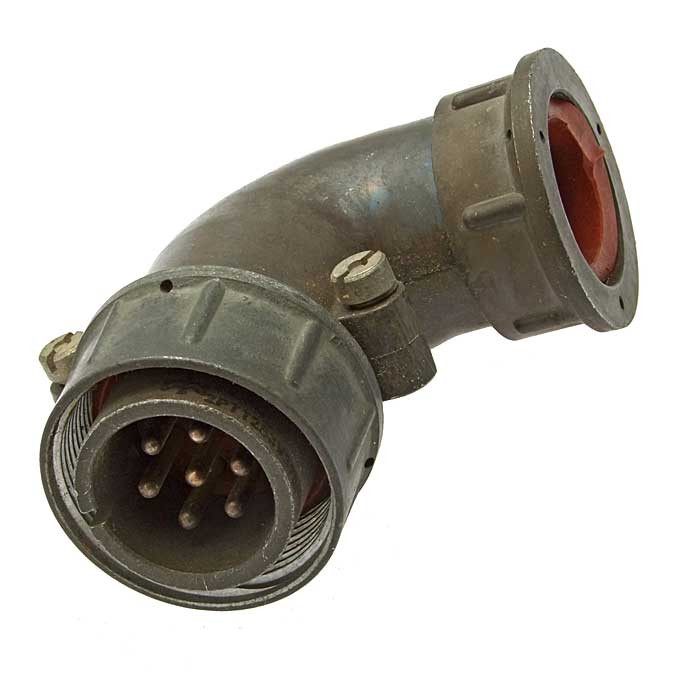

Соединитель 2РТТ28КУЭ7Ш11В представляет собой низкочастотный цилиндрический разъем кабельного типа с угловым исполнением корпуса. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов. Конструкция с резьбовой фиксацией обеспечивает надежное механическое соединение ответных частей и исключает самопроизвольное расстыкование при вибрационных и ударных нагрузках.

Разъем ориентирован на объемный монтаж, что предполагает непосредственную заделку жил кабеля в контакты вилки с последующей фиксацией кабельного ввода. Угловое расположение кабельного вывода позволяет экономить монтажное пространство и упрощает прокладку кабельных трасс в стесненных условиях внутри приборных отсеков и шкафов управления.

Подтвержденные технические особенности

Изделие изготавливается с приемкой «ОТК», что подтверждает прохождение контроля отделом технического контроля на соответствие установленным требованиям конструкторской документации. Это гарантирует стабильность характеристик каждой единицы продукции, поставляемой потребителю.

Конструкция и применяемые материалы обеспечивают следующие рабочие параметры:

• Тип соединителя — цилиндрический, кабельный, угловой, объемного монтажа с резьбовой фиксацией;
• Рабочий частотный диапазон — до 3 МГц;
• Исполнение — пыле- и брызгозащищенное, допускающее эксплуатацию в условиях повышенной влажности и запыленности;
• Минимальная наработка — не менее 1000 часов;
• Допустимое количество циклов сочленения и расчленения — 500;
• Срок сохраняемости характеристик — несколько лет при соблюдении условий хранения.

Резьбовой механизм фиксации обеспечивает равномерное прилегание контактных групп и стабильное переходное сопротивление в течение всего срока службы. Пыле- и брызгозащищенное исполнение исключает попадание посторонних частиц и влаги внутрь зоны контактирования, что особенно важно при работе оборудования в производственных цехах и на открытых площадках.

Применение и эксплуатационные условия

Соединитель 2РТТ28КУЭ7Ш11В востребован в отраслях, где предъявляются повышенные требования к надежности электрических соединений и устойчивости к внешним воздействиям. К основным сферам применения относятся:

• Промышленная автоматика и системы управления технологическими процессами;
• Радиоэлектронная аппаратура общего и специального назначения;
• Измерительные и испытательные комплексы;
• Силовые и сигнальные цепи оборудования, эксплуатируемого при умеренных механических нагрузках.

Благодаря диапазону рабочих частот до 3 МГц разъем подходит для передачи как аналоговых, так и импульсных сигналов в низкочастотной области, а также для коммутации цепей питания постоянного и переменного тока. Конструкция объемного монтажа допускает использование с многожильными кабелями различных сечений, что расширяет универсальность применения изделия.

Изделие поставляется с приемкой «ОТК» и готово к установке без дополнительной доработки. Перед монтажом рекомендуется проверить соответствие ответной части соединителя по типу и цоколевке, а также убедиться в чистоте контактных поверхностей и целостности уплотнительных элементов. При соблюдении правил монтажа и эксплуатации заявленные характеристики сохраняются на протяжении всего срока службы разъема.
