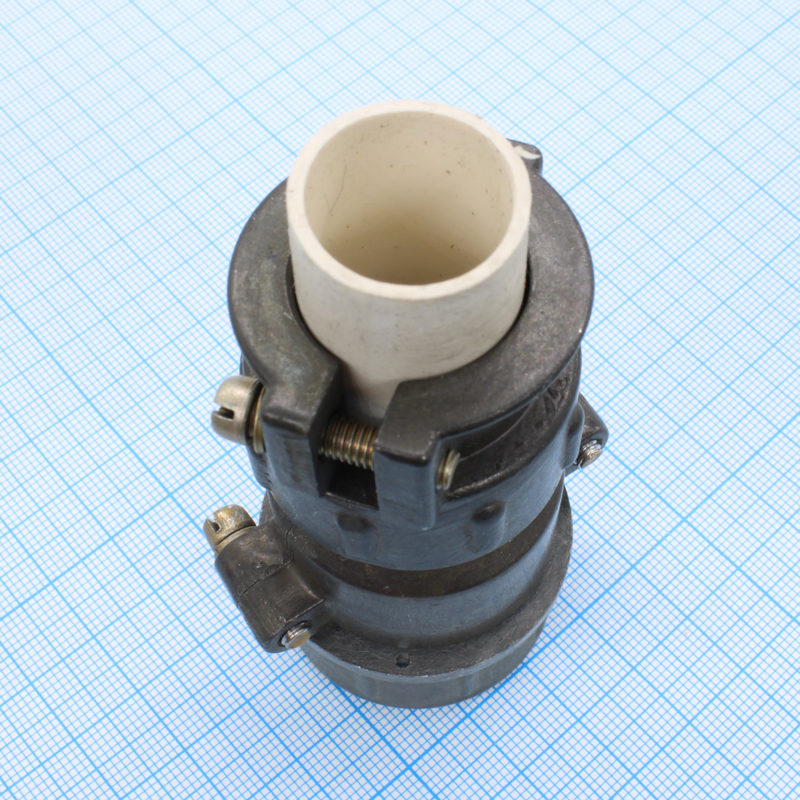

2РТТ28КУЭ7Ш11В «5» — это вилка кабельная цилиндрического низкочастотного соединителя серии 2РТТ с условным размером корпуса 28, предназначенная для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Назначение

Соединитель используется для объемного монтажа в цепях постоянного и переменного токов частотой до 3 МГц. Он теплостойкий, тропико- и всеклиматический, пылевлагозащищенный, с резьбовой фиксацией.

Технические характеристики

• Рабочий ток на контакт: 25 А (общая нагрузка до 175 А).

• Максимальное рабочее напряжение: 700 В (амплитудное).

• Сопротивление контакта: не более 1 мОм; изоляции: не менее 1000 МОм.

• Количество контактов: 7 шт., диаметр 2,5 мм, пайка, покрытие серебром.

• Сочленения-расчленения: 500; наработка: минимум 1000 ч.

Климатическое исполнение

Работает при температурах от -60 до +100 °C (смена до +180 °C), пониженном давлении 1,3×10⁻⁴ Па.

Механические свойства

Выдерживает вибрацию 1–1000 Гц до 100 м/с² (10g), удары до 10000 м/с² (1000g), линейные нагрузки 2000 м/с². Срок сохраняемости: 15 лет.

Расшифровка обозначения

2РТТ — теплостойкий пылебрызгозащищенный цилиндрический; 28 — размер корпуса; КУЭ — кабельный угловой патрубок для экранированного кабеля; 7Ш11 — 7 контактов, шаг 11 мм?; В — всеклиматическое.
